（2）拱式格構式桁架：
這類構件，包括折弦空腹格構式桁架 (或稱折弦拱)，在橫向力作用下，可近似按如圖 3所示計算簡圖進行計算。與平行弦情況類似，首先按相當梁計算整體彎矩Md，此彎矩由拱弦軸力的水平分力和直弦的軸力所產生的力偶平衡，在跨中：
三、
截面驗算：
1、

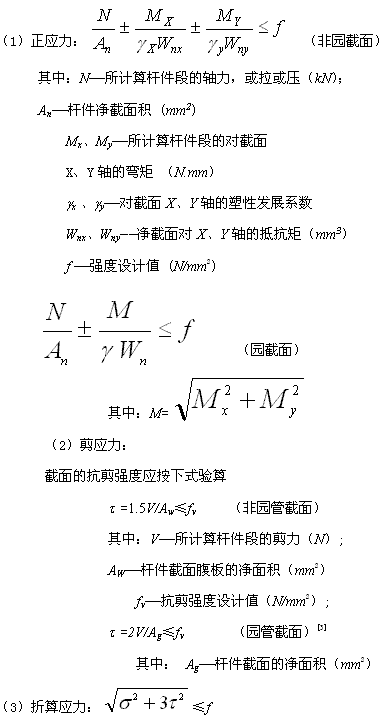

強度驗算：在上述各類構件中的所有
桿件，均屬于偏心受力構件，且當采用水平承力布置時，近玻璃側的弦桿尚屬于雙向
彎曲的偏心受力構件，因此應按下述驗算強度：
2．穩定驗算：
由于作用在幕墻上的
風荷載等水平荷載可正可負，因此，上述各類構件中的所有桿件，均應按壓彎桿件驗算
平面內及平面外的
整體穩定和局部穩定。對于平行弦空腹桁架式格構架的桿件，可參照多層剛架的梁、柱進行計算。下面僅就拱式格構架桿件的整體穩定的驗算方法稍事討論。
如圖 3所示的拱架，一般是將玻璃通過接駁件安裝在直弦的外側。當拱架間距跨越兩個以上玻璃分格時，在拱架的直弦間尚需架設與其垂直的承力構件，這一方面與拱架的直弦形成剛強的平面體系，同時亦為直弦提供了可靠的側向支撐。
在正
風壓作用下，拱式格構架的直弦，可按一般壓彎桿驗算其平面內及平面外的整體
穩定性，假設拱式格構架的
撐桿兩端為較接，可近似看成直弦平面內的支撐點。而撐桿的
計算長度，即可近似取其支撐點之間的幾何長度。至于拱式格構架的拱弦，在負風壓作用下是壓彎桿，其工作狀態，與“有系桿的下承式拱橋”很相象。一般建筑師都希望點支式玻璃幕墻的支承構件，盡量少設支撐，最好不設支撐，“有系桿的下承式拱橋”的穩定理論，為我們達到這一目的提供了很好的理論借鑒。
