現在很多
建筑幕墻采用單層
鋁板、
復合鋁板、
不銹鋼板作為
面板。這些面板根據尺寸大小可以是單塊四邊簡支(不加肋)板或加肋板。由于這些面板是建筑物的
圍護結構的組成部份，除按建筑需要選用色彩、造型外，還要按圍護
構件進行
內力分析和
強度校核。對整塊
金屬成型板進行內力分析可用
有限元等方法進行，也可根據規范列出的數表進行內力計算。用數表進行計算時，有些企業和技術人員還不能掌握計算要領，特別要指出三菱化成株式會社ALPOLIC板附錄所列表11-1
表面應力計算公式和計算實例，很多不知情單位大量引用，有些培訓教材中也將它列入，以致有些單位在
投標中，由于用ALPOLIC板的計算公式和計算方法計算而被判為計算錯誤，影響
中標，現在對ALPOLIC板附錄的計算公式與計算方法作一些分析，并提出對規范（《建筑結構靜力計算手冊》）所列數表應用的個人見解。
經查ALPOLIC板附錄的數表與機械工程手冊（第二版）第一卷第5篇第8章P5-192~5-196,表5.8-3矩形板的
應力與
變形計公式是一樣的。表5.8-3中四邊簡支板的系數β是用來計算四邊簡支
鋼板（ν=0.30）的。也就是說這個數表不能用來計算四邊簡支單層
鋁板（ν=0.33）和四邊簡支復合鋁板（ν=0.25）。還必需指出這個數表是用
彈性薄板小
撓度理論編制的，其計算結果隨撓度與板厚之比加大，當板的撓度大于板厚一半以后，計算結果就產生顯著的誤差。
ALPOLIC板資料對加肋板的計算介紹，完全背離了數表編制的初衷，金屬成型板加肋后，肋將整塊板劃分成不同支承條件的區格，這些區格仍是整塊的組成部分，整塊板沒有分離。在查表計算時為了利用現有數表查取固端
彎矩系數，將這些不同支承條件的區格取計算簡圖。怎樣來確定由肋所形成的板區格的計算簡圖，趙西安教授提出的趙氏定理（JGJ133第5.4.4條）規定：
1、 沿
板材四周邊緣：簡支邊；
2、 中肋支承線：
固定邊。
常用的加肋板有四種：

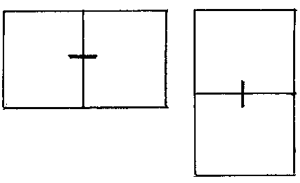

A． 加一根橫（豎）肋，這時肋兩側區格都可取三邊簡支（位于周邊）、一邊固定（位于中肋支承線）計算簡圖。
這種區格，板中均有X、Y兩個方向的跨中彎矩，中肋支承線
支座處有支座彎矩，支座彎矩起控制作用，因些只需驗算支座彎矩效應，如果兩區格等跨，就可用查出的固端彎矩系數平衡后等到的支座彎矩系數求支座彎矩，如果不等跨就要先分別求出固端彎矩再平衡求出支座彎矩。
B． 加兩根橫（豎）肋，兩根肋將板劃分為三個區格，其中兩端兩個區格取三邊簡支（位于周邊）、一邊固定（位于中肋支承線）計算簡圖，當中一個區格取兩對邊簡支（位于周邊）、兩對邊固定（位于中肋支承線）計算簡圖。
