點支式玻璃幕墻結構式鋼結構支承構件的設計

    提  要:  近來在點支式建筑玻璃幕墻支承結構中鋼結構的應用比例不斷擴大，結構構件形式也很多，筆者僅就格構式鋼結構構件設計計算中常見的一些問題，就自己的粗淺體會發表幾點看法。

    關鍵詞:  格構式鋼結構構件設計


    點支式玻璃幕墻的特點是通透性極高，因而其支承結構也必須簡潔明快,格構式鋼結構能很好地滿足上述要求，因此在點支式玻璃幕墻支承結構中得到了廣泛的應用。下面,僅對其中應用較多的平行弦空腹桁架和拱架的設計, 作些簡單介紹。

    一．作用荷載：

    作用于點式幕墻支承結構上的荷載，按“點支式玻璃幕墻工程技術規程”（CECS 127：2001）的規定計算。


    二． 構件的內力分析：

    1． 永久荷載作用下的內力
    一般假定永久荷載僅由近玻璃側弦桿單獨承擔，且不計構造偏心所產生的彎矩（永久荷載對于按水平承力布置的構件產生垂直彎矩，對于按垂直承力布置的構件產生軸力）。

    2．水平荷載作用下的內力
    （1）平行弦空腹桁架：

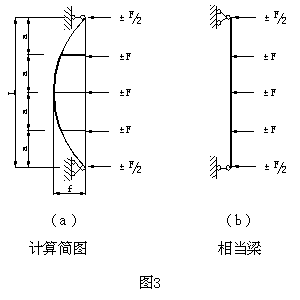

    這類構件，在橫向力作用下，首先將其視為一相當?shù)?a href='../../zsk/ct.asp?id=7447' target='_blank' style='font-size:1em; border-bottom:1px dotted blue;'>簡支梁，計算其整體彎矩Md,再將其視為一相當?shù)亩鄬?a href='../../zsk/ct.asp?id=6037' target='_blank' style='font-size:1em; border-bottom:1px dotted blue;'>剛架近似計算由剪力產生的附加彎矩。如圖2所示：
