點支玻璃幕墻中夾具墊片對玻璃受力的影響

　　2.2.3橡膠

　　橡膠是一種超彈性材料,具有高度材料非線性特性。因此,不能用楊氏模量和洎松比來描述,而用應變勢能(U)來表達應力一應變關系。ANSYS軟件中有Mooney— Rivli n模型、Ogden (奧根)模型、多項式模型等幾種應變勢能可利用。

　　玻璃夾具中的橡膠墊片是在壓縮狀態下使用,其壓縮性能是影響產品質量的主要性能之一;橡膠耐壓縮性一般用壓縮后的永久變形來衡量而不是抗壓強度。由于該特殊性,本文不顯示其應力。

　　2.3模型簡化與分析說明

　　2.3.1為了簡化分析,采取了下面幾條措施:利用IFANSYS的對稱分析功能, 只建立了玻璃的1/4模型,對稱邊施加對稱約束;

　　去除了不會對分析結果產生影響的夾具中的金屬部件,約束直接施加在墊片和球鉸的支座面上(面單元模擬)。

　　2.3.2由于玻璃為薄板,橡膠為超彈性體,分析時打開了軟件的大變形選項。

　　2.3.3為了使分析更接近于真實情況,模型中各接觸面間均建立了接觸對,接觸對間的磨擦系數統一取0~2。

　　2.3.4由于球鉸外型不太規則,球鉸、玻璃面板采用二維10節點實體單元SOLID92;橡膠墊片選用可適合超彈性分析的三維8節點實體單元SOLID185。

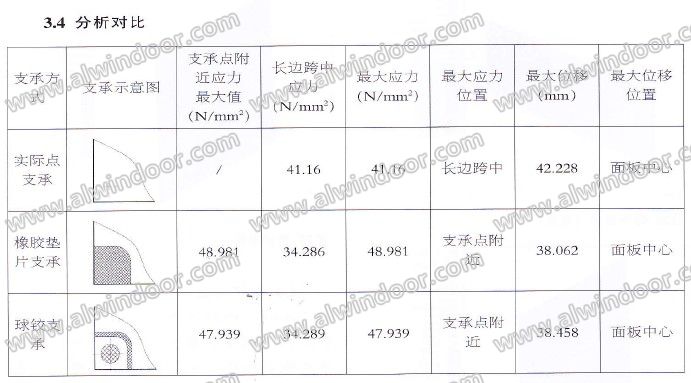

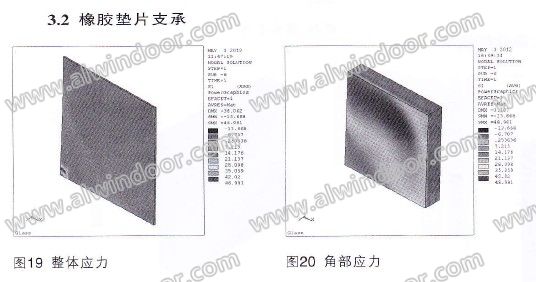

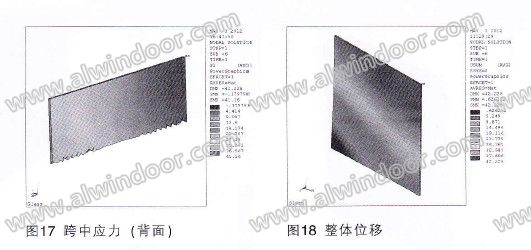

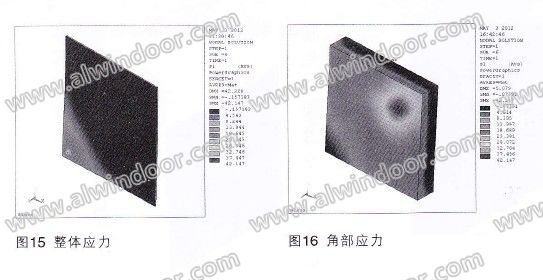

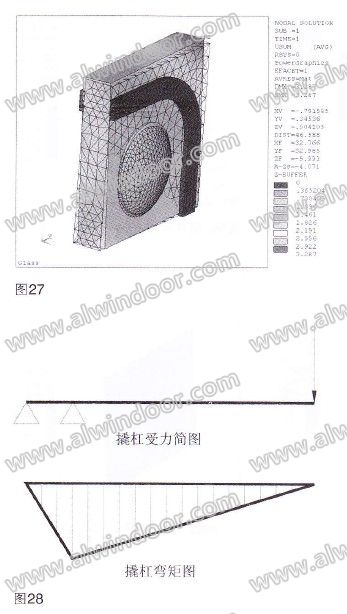

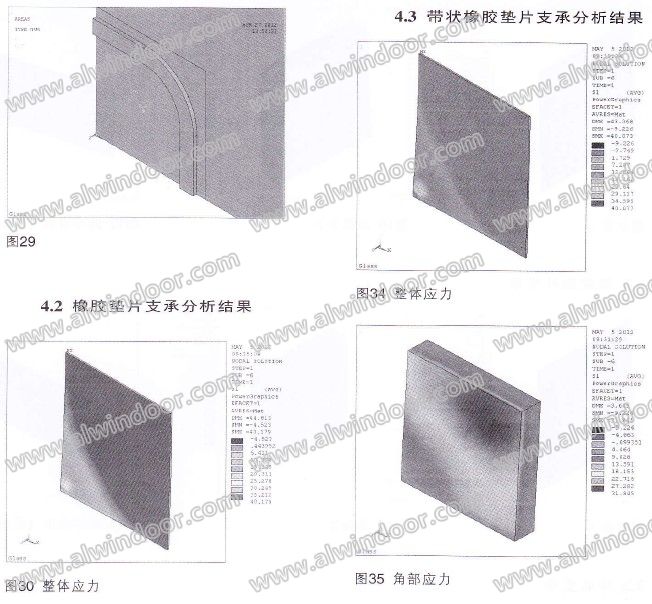

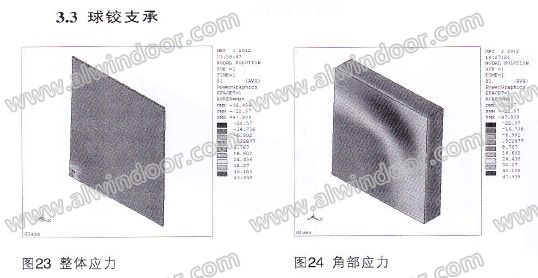

　　3.分析結果及對比
