1.2 針入度
此項指標表征產品在室溫的軟硬程度和高溫下的熱熔性能及流變性能, 用于檢驗產品在實際應用中的施徐工藝性。常溫值25℃ 表征密封膠在工作時的狀態, 不能太大也不能太小過大一方面影響對玻璃和間隔條粘合, 另一方面使中空玻璃制作過程中的合片不易壓合, 同時, 當環境溫度較低時, 丁基膠過硬, 應力易集中造成丁基膠開裂，過小則易流淌,夏天溫度高時, 溫度高, 丁基膠受熱處于熔融狀態下, 玻璃錯位滑移會造成密封失敗, 嚴重者流入中空玻璃間隔層內, 從而影響中空玻璃的質量。高溫值130℃表征密封膠在施工時的狀態, 同樣不能太大也不能太小，過大易流淌影響擠出成條Α 過小一方面要提高擠出溫度或提高擠出壓力Ρ 同時影響對鋁條的粘合, 然而, 丁基膠的涂布溫度不能無限大的提高, 一般密封膠說明書中要求徐布溫度不能超過, 否則膠會焦燒，另一方面, 有可能在高速丁基膠徐布機上無法使用——涂不出膠。表現為鋁條上不粘有膠或涂出膠不均勻, 鋁條上的膠一段一段的。以筆者之見, 在JC/ T914-2003《中空玻璃用丁基熱熔密封膠》標準中對;130℃時針入度值的上限值的限定為330也不妥。目前市場上較為先進的丁基膠涂布機的徐布速度很快，可提高工作效率Ρ, 約在30~35m/min之間, 如果丁基膠; ;130℃時針入度值卡在230~330 之間, 因出膠量太低, 則沒法在這種先進的設備上使用, 而市場上在該種機型上使用的丁基膠經檢測其針入度值都大于350 ; 130℃時針入度值不滿足JC/ T914-2003《中空玻璃用丁基熱熔密封膠》標準的要求, 其它指標符合要求,但它卻是適用的, 符合施徐工藝。
1.3剪切強度
此項指標表征產品的力學性能, 主要考察產品對基材(玻璃、鋁及不銹鋼等)的粘接力的大小, 是檢測密封膠質量的主要指標。
1.4紫外線照射發霧性和熱失重
紫外線照射發霧性和熱失重分別用于考核密封膠的耐老化能力和耐熱老化性的指標。丁基膠經紫外線照射出現發霧或經加熱130℃/50h熱失重不合格, 則說明丁基膠中含有揮發性的低分子物質。
如果建筑物上使用了由這種丁基密封膠制成的中空玻璃且所選擇的干燥劑又為沒有吸附這些低分子物質能力的3A分子篩, 由于長時間的陽光照射,熱和紫外線共同作用 , 丁基密封膠中的低分子物質逐漸揮發出來, 會在玻璃內表面形成一層妨礙透視的油膜, 影響使用效果。
1.5水蒸氣透過率
此項指標是表征產品的氣密性, 是確保中空玻璃壽命的重要技術指標之一。一般認為,與外道密封膠相比, 內道丁基膠對中空玻璃的密封壽命的影響占80%
。如果使用了水蒸氣透過率不合格的丁基膠, 用該種丁基膠制成的中空玻璃, 沒法通過GB/T1194-2002《中空玻璃》標準中的高溫高濕耐久試驗,中空玻璃樣品在濕度大于95% , 溫度在25~55之間有規律的變化并進行224次循環。由于濕度較大, 密封膠的水氣透過率應較低,否則中空玻璃空氣層內有水凝現象。
2.中空玻璃用外道密封膠常識

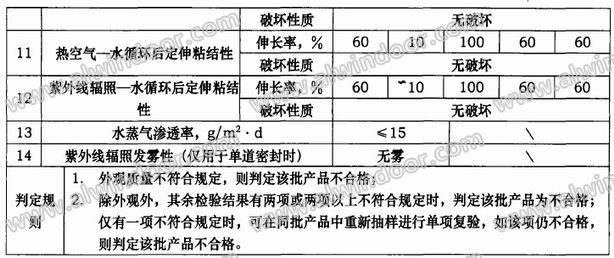

本文介紹的中空玻璃用外道密封膠主要指國內常用硅酮類或聚硫類。其應符合JC/T486-2001 《中空玻璃用彈性密封膠》標準中的要求, 具體見表二:
上一頁123456下一頁
