      淺談光伏組件在隱框建筑幕墻中的走線

      來源:2012年會論文集  作者:黃勝 黃艷  日期:2012-6-5
      頁面功能 [字體: ] [ 打印 ] [ 投稿 ] [ 評論 ] [ 轉發 ] [ 啄木鳥 ]

      摘要:光伏建筑一體化已成為當今新能源研究領域的熱點,其中光伏幕墻發電系統已逐漸成為建筑領域太陽能光電利用技術的重要應用形式之一。本文從隱框建筑幕墻結構入手,結合實際工程加以說明,對光伏組件的構造進行分析和幾種走線方式的比較,得出一種比較合理的走線方式。考慮了光伏電纜不影響建筑幕墻外觀效果的問題,使光伏組件的連接電纜隱藏于建筑幕墻結構中,達到與建筑外部的協調,而且美觀、安全且便于檢修。
      關鍵詞:隱框建筑幕墻;光伏幕墻;光伏組件;走線方式
        本文由專家授權于中國幕墻網發表,未經許可嚴禁轉載!

        1  前言
        光伏幕墻是光伏建筑一體化的一種高端產品,其主體是建筑,客體是發電系統,而作為建筑,其成功與否的關鍵一點就是建筑物的外觀效果。光伏幕墻簡單來說,就是利用光伏組件代替外圍護玻璃,其結構形式和傳統的玻璃幕墻基本能夠相通,但光伏組件在與建筑幕墻系統集成時,一方面作為幕墻板,要具有透光、防水密封、隔音等性能;另一方面,作為光伏板,要滿足超白、小變形和電工方面的要求。因此本文通過采取合適的光伏面板結構和合理的走線方式,達到與建筑物的完美結合,從而滿足人們對建筑物的要求。
        2  項目概況
        項目工程為隱框建筑幕墻,建筑標高9.6米,長14.92米,朝向正南方向,與地面成90°角。那么如何使光伏系統設計與建筑設計密切配合,使光伏組件在該隱框建筑幕墻結構中的走線合理,達到與建筑外部協調美觀、安全且便于檢修。
        3  對光伏組件構造的要求
        光伏組件在建筑幕墻系統中走線時,要從幕墻系統和光伏系統兩方面來考慮其受力、散熱、防撞擊以及對建筑幕墻系統的要求等。采用鋼化玻璃,相比普通浮法玻璃擁有更高的強度,又不存在鋼化玻璃自爆破壞的隱患,具有更好的平整度;再通過光伏專用PVB膠片封裝成夾膠玻璃,能夠抵抗意外撞擊的穿透,確保不會由于人體沖撞而導致玻璃從框架中脫離而墜落,從一定程度上保證了光伏幕墻的安全性;同時為了具備普通中空玻璃隔音、隔熱的特點,再將光伏夾膠玻璃組件作為中空玻璃,保證了建筑幕墻自身的性能。

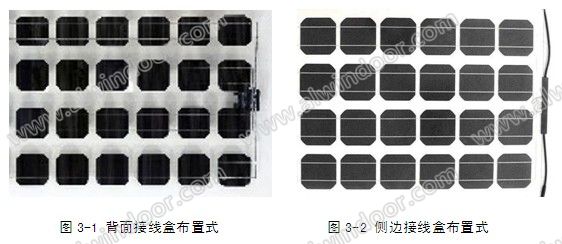

        光伏組件的連接類型分為背面接線盒布置式(如圖3-1所示)和側邊接線盒布置式(如圖3-2所示)兩種。

        接線盒的位置取決于光伏組件的安裝方式,一般在明框式、半隱框式幕墻安裝中采用側邊接線盒布置方式,在點支式、隱框式幕墻安裝中采用背面接線盒布置方式,但接線盒具體的安裝位置還需要依建筑物的分格和構造等因素而定,以滿足光伏組件走線方便、合理,易安裝,易維護等原則。該光伏隱框幕墻系統內部走線通過綜合考慮這些因素,采取背面接線盒布置方式。
        4  幾種走線方式的比較
        4.1  膠縫中走線

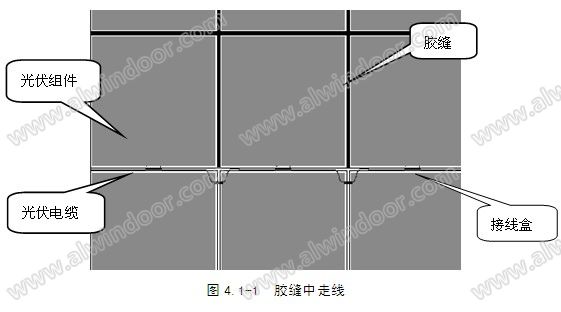

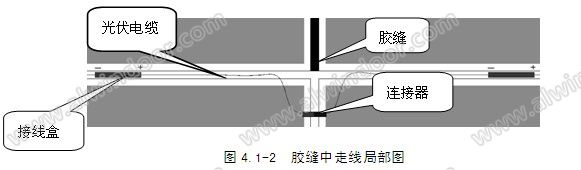

        隱框幕墻中膠縫的寬度滿足:7mm≤膠縫寬度≤24mm,目前MC4連接器的最大外徑為18.8mm,小于膠縫的最大寬度,因此可以將電纜和連接器隱藏在相鄰兩組件間的膠縫中(如圖4.1-1和圖4.1-2),但由于兩組件之間的距離有限,電纜的長度不一定正好滿足兩接線盒間的距離,連接時可能還會有多余的電纜。因此,連接線纜的長度還需要經過精確計算,才能滿足在膠縫中的走線。
