二○一二年度建筑門窗配套件推薦產品——合頁（鉸鏈）篇

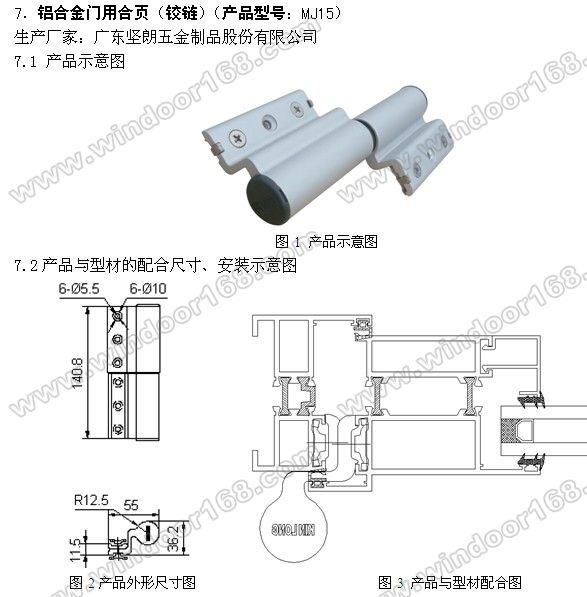

　　7.3適用范圍
　　本產品適用于帶標準C型槽口的平開門，要求合頁通道為4-5（mm）。

　　7.4結構特點
　　合頁采用夾持式設計，夾緊塊邊緣采用毛刺型設計，確保與型材的抓合力更強，承載能力更高。合頁三維可調，縱向內六角螺釘使合頁垂直方向的調節變得簡單。合頁軸套采用優質聚酰胺材質，具備良好的耐磨性，軸套邊緣溝槽及偏心孔的設計方便用戶調節門的密封性能。合頁上鎖緊螺釘?shù)脑O(shè)計可有效防止合頁在長時間的使用過程中松動現象的產生。合頁安裝方便快捷，表面采用聚酯粉末噴涂處理。

　　7.5性能特點
　　100000次反復啟閉運動后，門扇自由端豎直方向位置的變化值不大于2mm，試件無嚴重變形和損壞，合頁最大承重為150kg。

　　7.6安裝要求
　　產品安裝前需注意：框夾緊塊必須在框組角前放入槽口內。框扇組角后，將合頁安裝在合適位置，然后用M5X10十字平頭螺釘將合頁與夾緊塊連接并擰緊固定在門窗框角上，不得松動。安裝完成后，可根據需要調節合頁使框扇各方向的配合間隙達到最佳效果。

　　7.7 委員會組織的實際檢測結果
　　力學性能測試結果：

　　門上部合頁（鉸鏈）承受1500N靜態荷載試驗后不斷裂。一組合頁(鉸鏈)承受實際承載重量155kg，并附加懸端外力作用后，門扇自由端豎向位置變化值為1.20mm，試件無破損，能正常啟閉。轉動力為32N。反復啟閉100000次后，門扇自由端豎直方向變化值為1.52mm，試件無變化和損壞。懸端吊重試驗后，門扇未脫落，通過重物的自由落體進行窗扇撞擊洞口試驗，反復3次后，門扇未脫落，通過重物的自由落體進行門扇撞擊障礙物試驗后，反復3 次后，門扇未脫落。

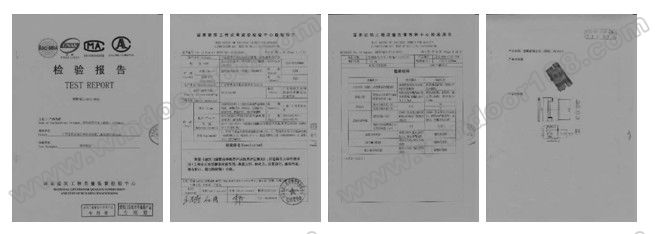

　　附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。

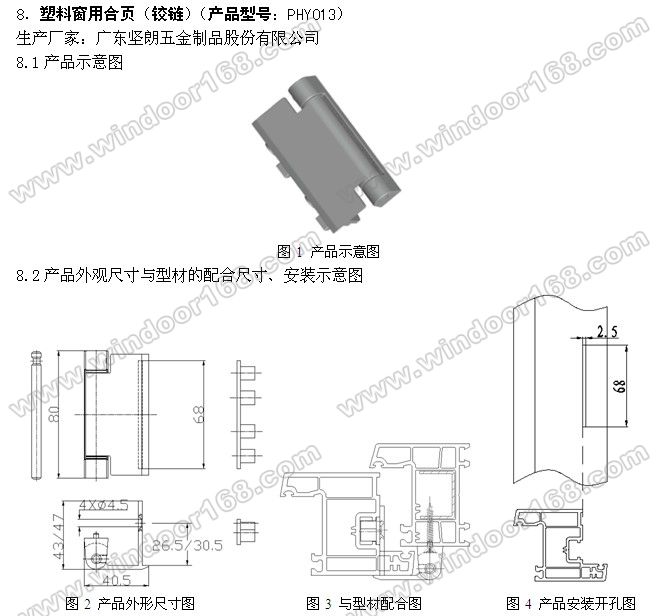

　　8.3適用范圍
　　適用于標準歐式槽口的塑鋼平開窗。

　　8.4結構特點
　　主體采用擠壓鋁合金，軸為普通碳素鋼，軸套采用耐磨尼龍，可避免金屬間的磨損，表面采用純聚酯粉末噴涂。有專用墊片輔助安裝。

　　8.5性能特點
　　產品結構合理，安裝方便，適用面廣，轉動平穩、靈活，最大承重50KG。反復啟閉3萬次后，啟閉功能正常，部件無變形或損壞現象。耐腐蝕性高。

　　8.6安裝要求
　　在框型材及扇型材上合頁的安裝部位按圖4開好孔。然后用自攻螺釘將合頁固定在型材上。

　　8.7 委員會組織的實際檢測結果
　　力學性能測試結果：

　　窗上部合頁（鉸鏈）承受1400N靜態荷載試驗后不斷裂。一組合頁(鉸鏈)承受實際承載重量50kg，并附加懸端外力作用后，窗扇自由端豎向位置變化值為1.1mm，試件無破損，能正常啟閉。轉動力：開啟力最大值為10N，關閉力最大值為11N。反復啟閉30000次后，窗扇自由端豎直方向變化值為1.22mm，試件無變化和損壞。懸端吊重試驗后，窗扇未脫落，通過重物的自由落體進行窗扇撞擊洞口試驗，反復3次后，窗扇未脫落，通過重物的自由落體進行窗扇撞擊障礙物試驗后，反復3 次后，門扇未脫落。

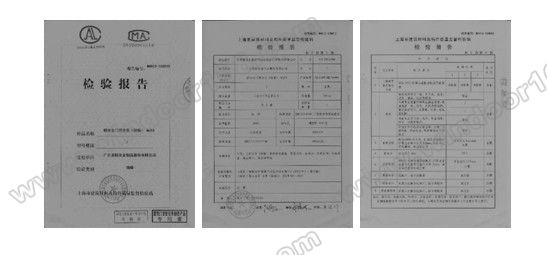

 　　附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。
