本篇介紹的是2012年度建筑門窗配套件推薦產品中與傳動鎖閉器相關的內容：被推薦傳動鎖閉器的產品名稱、規格、適用范圍、結構特點、性能特點、安裝要求、檢測結果等。
共包括5個廠家的5個傳動鎖閉器。適用于平開鋁合金、塑料門窗及滿足其安裝尺寸、性能的所有門窗。
其中產品的名稱、規格、適用范圍、結構特點、性能特點、安裝要求由該產品生產企業提供。所抽檢的產品，是企業申報、通過建筑門窗配套件委員會組織與生產企業不相關的人員，進行抽樣、封樣的產品，在背對背的情況下委托國家技術監督管理部門認可的、在行業中有影響的檢測單位進行檢測后，并對檢測結果出具了檢測報告。

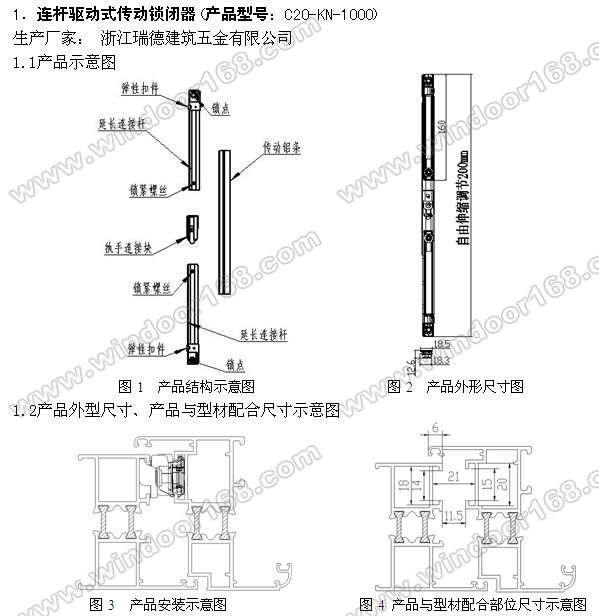

1.3適用范圍
鋁合金20槽口平開門（窗）。
1.4結構特點
（1）通過在延長連接桿上設計特殊結構的彈性卡扣和特殊結構的傳動型材，使得整個傳動桿在門窗上安裝時，能夠方便輕松的從平行方向直接扣入到槽口中，而不需要從門窗扇角部慢慢插入，門窗的角部不需銑口。
（2）延長連接桿上使用特殊的緊頂鏍絲與傳動鋁條連接，螺絲可以鎖在傳動鋁條的任意點（不用打孔），這樣整個傳動桿有可伸縮調節的特點。
（3）執手連接塊可在傳動鋁條上滑動調節，方便執手的對位安裝。
1.5性能特點
（1）安裝相當方便，可實現快速安裝傳動桿系統；
（2）可伸縮調節傳動桿長度（200 mm調節量）；
（3）傳動靈活，安全穩定。
1.6安裝要求
只要在窗扇上銑好執手安裝孔，將連接固定后的傳動桿直接扣入到窗扇槽口內，調整到合適的位置，讓執手連接塊與執手對準固定好即可。
1.7 委員會組織的實際檢測結果
力學性能測試結果：
反復啟閉試驗：反復啟閉30000個循環后，各構件未扭曲、未變形、操作功能正常；反復啟閉前空載轉動力為18N，反復啟閉后轉動力為28N，框扇間間距變化值為0.46mm。強度試驗：齒輪驅動式傳動鎖閉器承受26 N•m力矩后，各零部件未斷裂，未損壞；鎖點、鎖座承受1800N靜力后，各部件無損壞。

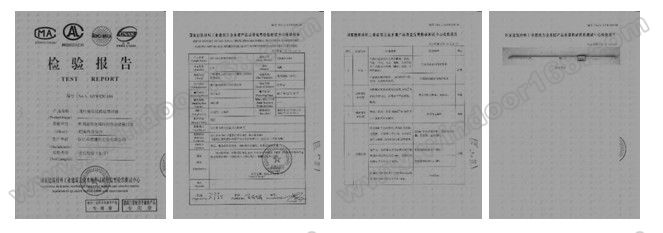

附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。

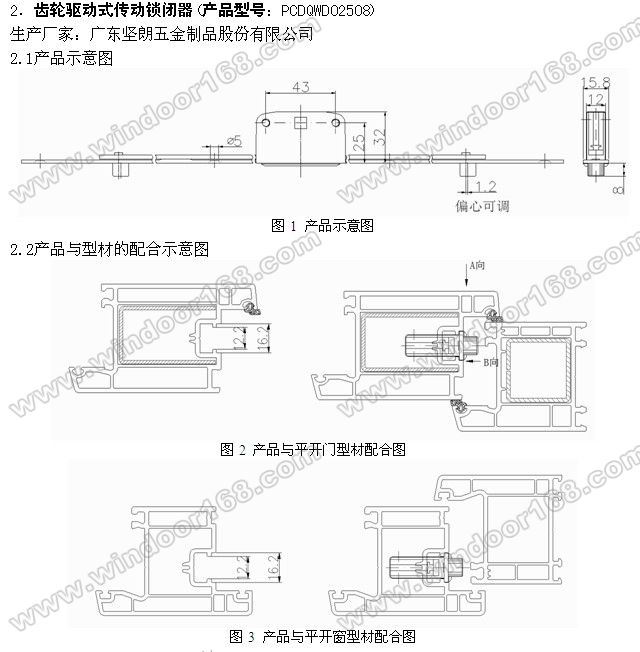

2.3適用范圍
適用于標準歐式槽口的塑鋼平開門窗。
2.4結構特點
本產品材料主要采用優質碳素鋼、鋅合金。通過執手操作帶動驅動齒輪，齒輪驅動動桿帶動鎖點，從而實現啟閉功能。表面電鍍處理，中性鹽霧實驗72小時不出現白斑點。
2.5性能特點
產品結構合理，安裝方便，適用面廣，轉動平穩、靈活。反復啟閉3萬次，啟閉功能正常。

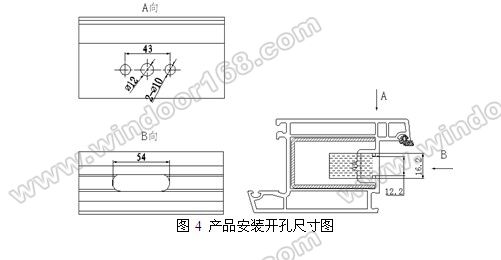

2.6安裝要求
在扇型材的規定位置，在歐式槽內開60×12的槽，將傳動器放入，用2個M5螺釘固定執手與傳動器，用ST4.2×24自攻釘將傳動器固定在扇型材上。
2.7 委員會組織的實際檢測結果
力學性能測試結果：
反復啟閉試驗：反復啟閉30000個循環后，各構件未扭曲、未變形、操作功能正常；反復啟閉前空載轉動力矩為1.26 N•m，反復啟閉后轉動力矩為2.68N•m，框扇間間距變化值為0.62mm。強度試驗：齒輪驅動式傳動鎖閉器承受26 N•m力矩后，各零部件未斷裂，未損壞；鎖點、鎖座承受1800N靜力后，各零部件未斷裂，未損壞。

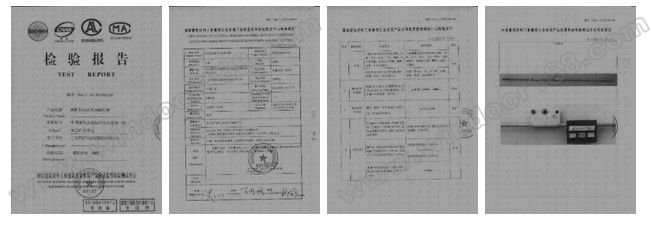

附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。
