從

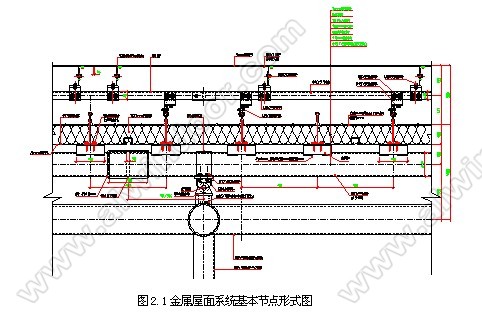

節點圖中可以看出，本項目的金屬屋面部分的
支承結構為分三層——主體支撐異
型鋼網殼結構，在此之外為鋼檁條，作為主結構的次
龍骨，屋
面板等
功能材料是依附在次龍骨之上的，第三層支承結構是直立鎖邊金屬屋面板外部的弧形鋁管檁條，是最外層鋁板裝飾帶的支撐結構。
依附在支撐結構上，能起到各項功能作用的
板材、膜材共有七層---最外層為鋁合金裝飾層、鋁鎂錳金屬面板層、防水透氣膜層、
保溫棉層、硅酸鈣板隔聲層，聚乙烯防潮層、底層為
鍍鋅鋼板硬防水層。每一層都有著相應的功能，同時每一層也都有它特殊的工藝特點，這就需要整體設計中全面綜合的考慮每一部分設計方案。
2.2 平面控制網和高程網的建立
平面控制網先整體考慮，遵循先整體、后局部，高
精度控制低精度的原則進行，平面控制網和高程的建立及布設，要因地制宜，既從前期測量需要出發，又必須考慮到后期測量需求。
布設平面控制網首先根據設計總平面圖，現場施工平面圖，選點在通視條件良好、安全、不易破壞的地方，點位穩固，如有必要可以用鋼管加以保護，并用油漆作好測量標記。

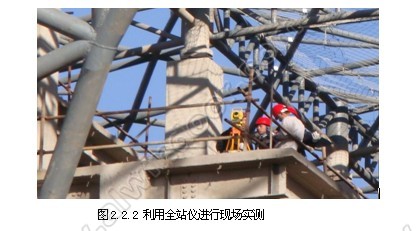

本工程根據給定的控制點和高程點，使用南方NTS-312R免棱鏡全站儀（測角2”,測距3+2ppm毫米），北光DZS3-1自動安平水準儀，在建筑物外圍建立閉合導線DD1~DD8，再由外圍控制點布設室內兩棟塔樓的頂層樓面控制網，北側塔樓布dd1~dd5閉合導線,南側塔樓布設雙定向附合導線dd6~dd10。dd10通視DD1、DD2，DD5通視dd1，DD6通視dd2、dd6，DD4通視dd5，dd3通視dd8。

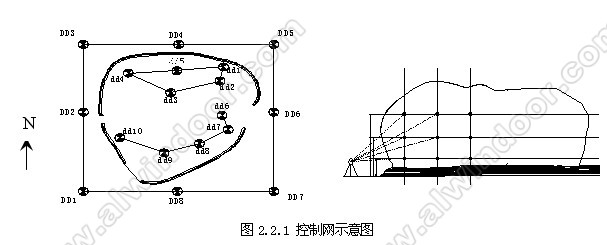

然后再把高程導至外圍導線點（DD1~DD8）和樓頂導線點（dd1~dd10）上，塔樓頂層樓面上導線點的高程通過能通視的外圍導線點應用三角高程解算而得，這樣平面和高程兩網就重合在一起。之所以要把兩網重合在一起，主要是為了測量方便，即在任何一個導線點上均可進行三維坐標的測量。至此，博物館金屬屋面及玻璃工程的平面和高程控制網就已建成，如圖2.2所示。
粗看此控制網顯得雜亂無章，其實它是由外圍網閉合控制網DD1~DD8、北側塔樓頂網閉合控制網dd1~dd5、南側塔樓頂雙定向附合導線dd6~dd10三個單網組成，此三個單網既相互獨立又相互關聯，在進行平差計算和精度分析時，仍然按三個單網分別進行，如果都能達到相同精度，當然最好，若不能達到等精度，樓頂兩網比外圍網低一個級別即可。切不可出現三個精度級別，否則就需重新測量計算。就測量精度不必一味追求高級別精度，如建設單位沒有強制性的要求，能達到或滿足《工程測量規范》即可。
業主和設計院給出的原始控制點和高程點，有國家全球定位坐標，有西安80坐標系，有施工坐標， 高程系基本上都給的是“國家85高程”。 而對于異形建筑，其直接影響測量的速度和質量。我們知道，異形建筑均采用鋼結構進行造形，節點多、結構復雜，測量工作量大，每次測量都輸入至少2個7位以上的數據，且極容易輸錯、糾錯也很慢，再則占用較大儀器內存。為此，我們則是把坐標系轉成三位整數三位小數的施工坐標系，高程按±0的相對高程使用，經過這一轉換，既一舉多得，又成倍提高測量的速度和質量。
2.3母座定位測量與定位安裝
母座的定位量多，精度要求高，它關系到檁條和T碼的安裝，這道工序做好，后續的安裝工序將成倍的提高安裝效率。
2.3.1頂面：根據施工圖找出各個分區中最長的一條檁條作為基準線，然后向兩邊展開作業。首先是把此基準線投影或延長到頂層樓面或地面上，再在基準線上架儀器，視線與基準線重合后水平制動，再從遠至近仰視主體網殼結構，視線與網殼
桿件相交即為母座的位置，焊上母座的
固定端后，再測量其中心頂端的三維坐標，并把此三維坐標輸入
CAD中，量出此位置至檁條的距離是多少并用

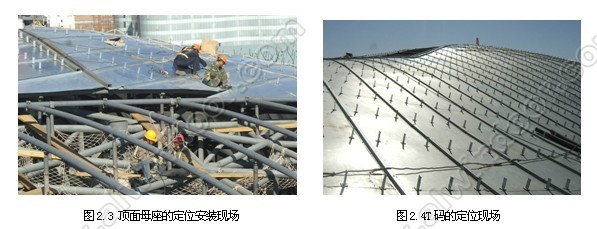

Excel表格打印出來，選用相應調節量的母座調節端件安裝上即完成頂面母座的定位安裝。見圖2.3。
2.3.2 立面：立面檁條成水呈平布置，且高程相等，母座定位先在主體網殼豎向桿件上測出檁條高程線并焊上母座固定端，測量其中心頂端的三維坐標，并把此三維坐標輸入CAD中，量出此位置至檁條的距離是多少并用Excel表格打印出來，選用相應調節量的母座調節端件安裝上即完成立面母座的定位安裝。
之所以采用這種方法測量定位，完全是取決于本工程的結構形式。放樣其實就是利用極坐標的原理而完成，該工程為何不能按正常的放樣進行放樣定位？對于從事過鋼結構施工的技術人員就知道，特別是小桿件的網殼
柔性結構，其桿件節點的偏差均較大且普遍，若用極坐標放樣定位，大部分母座點均不在網殼桿件上，這還能固定母座嗎？所以我們在保證屋面曲面不變的情況下，在檁條線上移動母座至網殼桿件上固定，既能保證質量又能提高測量和施工速度。
2.4 T碼定位測量與安裝
T碼的定位質量直接關系到鋁鎂錳防水板的安裝及鎖邊，本工程中采用雙曲面直立鎖邊生產技術制做防水板來構筑，防水板的板形與曲面的展開面形狀完全吻合，因而能夠完美地制造出冠狀表面，使整個表面的條紋肌理狀。這不僅使本建筑的外觀美觀，更重要的是因為不存在分割與拼接，能夠從根本上解決防水問題，從而徹底免除業主和使用者的擔憂。其測量定位方法與母座基本相同，唯一不同的是測量要與鍍鋅
底板安裝同步進行，在安裝好一塊鍍鋅底板后就要立即在其邊上標出T碼線及測量其三維坐標，依次類推，把整條T碼線放完，這條線就是該區的T碼基準線。內業就把測得的三維坐標輸入CAD中，量出標記點至T碼的距離并用Excel表格打印出來，現場就按打印出的數據進行T碼的安裝，余下的就向T碼基準線兩側按設計的尺寸安裝即可完成施工。見圖2.4。
