《摘 要》：本文通過中國三峽博物館“生態廊”的設計，介紹了采用空間鋼
桁架和
預應力拉索桁架組合的
夾板式
玻璃幕墻結構體系和具有生態節能的空間雙曲
采光頂。
《關鍵詞》：空間鋼桁架 預應力拉索桁架 幕墻結構體系 節能環保 裝飾藝術
一、工程概況
重慶中國三峽博物館是國家批準建設的現代化大型博物館（見圖一），位于重慶市人民大禮堂中軸線西端地塊上。與正對面重慶市人民大禮堂及中間重慶市人民廣場共同組成"三位一體"的城市標志性建筑群，是對外開放的重要窗口,國際間文化交流的主要舞臺，也是新的文化旅游景點。本工程總建筑面積42497平方米，地面以上高度25.200米。“生態廊”區位于建筑的正入口處，空中俯視如一輪彎月，正視如一帽檐。整個“生態廊區”包括斜向采光頂及外立面玻璃幕墻，完全是現代建筑技術的產物。

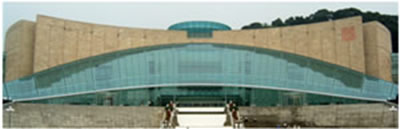

圖一 重慶中國三峽博物館
二、“生態廊”結構支承體系
博物館“生態廊”傾斜角度為35度左右。
平面直線長124米，弧長152米，中間最寬處約15米，高度7.6米－23.6米。為一空間
曲面玻璃采光頂，其
支承結構采用空間鋼桁架和預應力拉索桁架組合而成。“生態廊”頂部有14榀斜向梭形空間鋼桁架（見圖二、三），上下兩弧形空間三
角鋼桁架組成封閉月牙形，中間設計兩道弧形平面鋼桁架。在上下鋼桁架間布置斜向魚腹形預應力索桁架（見圖四）。

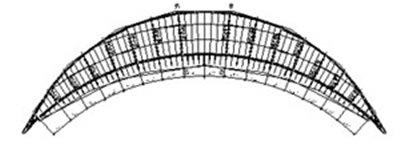

圖二 結構平面布置圖
采光頂頂部
荷載傳力路徑為：
玻璃面板－索桁架―弧形鋼桁架―梭形鋼桁架―
主體結構。“生態廊”立面為
全玻璃幕墻，水平荷載由
玻璃肋承擔，重力荷載由吊掛玻璃肋傳遞由上部的三角鋼桁架承擔。

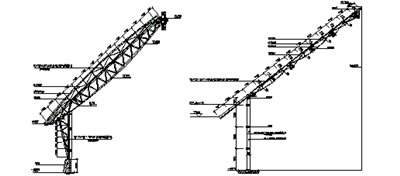

圖三 梭形鋼桁架剖視圖 圖四 魚腹形索桁架剖視圖
三、“生態廊”的結構分析計算
1、魚腹形索桁架結構分析計算
1.1、計算模型
魚腹形索桁架是用索來代替?zhèn)鹘y(tǒng)意義上的鋼桁架，施加預應力使拉索在整個受力過程中始終受拉，通過設計成魚腹形來抵抗正負
風壓。用美國分析軟件ANSYS中的link10
拉桿單元模擬拉索和link8單元來模擬中間的懸空桿建模（四榀鋼桁架作為支點約束見圖五）。

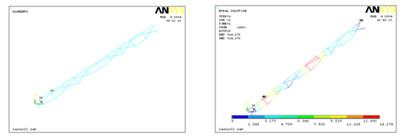

圖五 魚腹形索桁架模型圖 圖六 正風壓時總位移
1.2、魚腹形索桁架計算結果分析
a、索桁架最大水平位移位移9.328mm, 最大豎向位移11.661mm，最大總體位移為14.278mm。見圖六。
,滿足規范要求。
b、φ14拉索拉力最大拉力為21.741kN,滿足
強度要求。
