本篇文章內容由[中國幕墻網ALwindoor.com]編輯部整理發布：
建筑硅酮結構密封膠對于幕墻的安全應用發揮著至關重要的作用，其主要用于玻璃與鋁副框的結構粘接或中空玻璃二道粘接密封，需要長期承受風壓、玻璃自重和溫差變形引起的內應力等荷載，以及數十年的紫外、濕氣等氣候老化。一旦建筑硅酮結構密封膠失效，就會導致整個幕墻系統的失效，甚至發生玻璃脫落等事故。隨著玻璃幕墻工程的日益增多，因建筑硅酮結構密封膠帶（詞條“密封膠帶”由行業大百科提供）來的玻璃幕墻工程質量問題也愈發突出。因此，要保證建筑幕墻的質量和安全，必須選用優質的硅酮結構密封膠，同時也要做好硅酮結構密封膠施工和施工質量控制。本期白云在線內容，我們就給大家介紹如何控制施工質量。
硅酮結構密封膠施工過程的質量控制有四個試驗，分別是蝴蝶試驗、拉斷時間測試、工廠剝離粘接性試驗、割膠試驗。本期先介紹蝴蝶試驗和拉斷時間測試兩部分內容。
一、蝴蝶試驗(針對雙組分結構密封膠)
試驗目的：檢查雙組分結構密封膠A/B組分(主劑及催化劑)是否混合均勻。
試驗頻次：雙組分打膠機每次開機，在打膠前必須做蝴蝶試驗，每次必須做3個以上的蝴蝶試驗。
試驗及判斷方法：
1. 將打膠機打出的混合好的密封膠擠到紙(尺寸相當于A4復印紙大小)中間5-10克，折合紙將膠壓平。
2. 打開紙檢查膠樣，混合均勻的膠應無異色條紋，如果膠出現異色條紋，則表明混膠不均勻，應查找原因，解決該問題后才能使用。
圖1 蝴蝶試驗測試方法示意圖
試驗意義：
蝴蝶試驗可以監控雙組分結構密封膠使用過程中的混合情況。試驗中如發現有異色條紋，則表明混合不均勻，應立即停止施工，并檢查原因。雙組分結構密封膠如果混合不均勻，固化后強度會下降，甚至出現局部粘手、不固化、不粘結的情況，嚴重時會影響到幕墻安全�；炷z不均勻多數是因為雙組分打膠機器故障所導致。

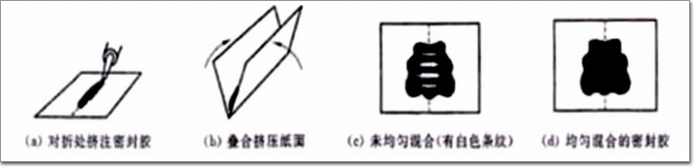

圖2 蝴蝶試驗判斷方法的示意圖
二、拉斷時間測試(針對雙組分結構密封膠)
試驗目的：在通過蝴蝶試驗確認雙組份結構密封膠已充分混合均勻后，即可進行拉斷時間測試。該測試是檢驗主劑A組分與固化劑B組分的混合比例，同時可提供膠的工作時間及膠內部深度固化時間的參考。
試驗頻次：每臺打膠機在混合比例標尺不變的情況下，每天進行一次拉斷時間測試。如混合比例標尺調整，需要重新測試拉斷時間，為確保準確性，建議應連續取樣3個分別進行測試。
試驗及判斷方法：
1. 在燒杯或其它容器中注入適量的混合均勻的密封膠;
2. 將一條小圓棒浸入一部分到膠料中，并從膠料混合時開始計時;
3. 每隔5分鐘，將小圓棒從膠料中抽出，并觀察膠料拉起部分是否發生突然斷裂;
4. 如果未發生斷裂，重復步驟3，直到拉起部分膠料發生突然斷裂，記錄從開始計時到拉斷時所需的時間(即拉斷時間);
5. 白云牌雙組分結構密封膠產品在溫度23±2℃，相對濕度50±5%條件下，A、B組分在推薦體積比10：1時，拉斷時間為20-60分鐘;
6. 如果拉斷時間異常，請立即停止施工，查找原因，確認對結構密封膠的質量是否有影響。
注意，不同廠家的雙組分結構密封膠給出的拉斷時間范圍會有一定的差別。

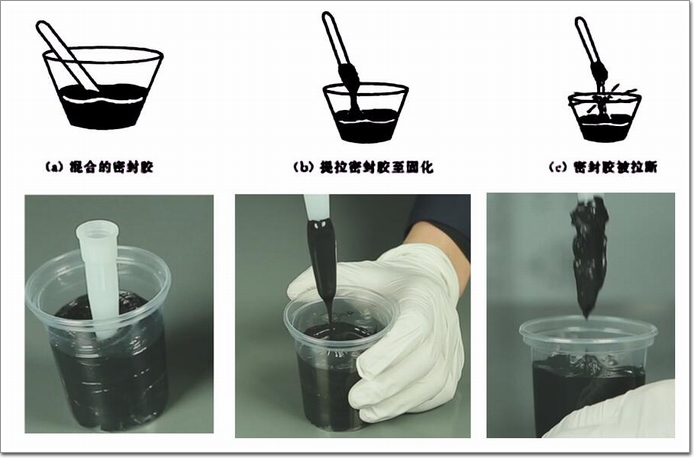

圖3 拉斷時間試驗方法的示意圖
試驗意義：
拉斷時間測試意義在于檢測A、B組分的混合比例是否正常，固化是否正常。在長期使用過程中，拉斷時間還可以反映打膠設備運行和雙組分產品的穩定性。
影響因素：
通常影響拉斷時間的因素有：A、B組分的混合比例、環境溫度和密封膠的冬夏季配方。B組分含量過多、環境溫度高或者在夏季使用冬季配方的膠會造成拉斷時間變短;反之，拉斷時間會變長。
1)如果拉斷時間異常由環境溫度或密封膠的冬夏季配方不匹配所致，則固化完全后密封膠的性能不受影響。
2)如果拉斷時間異常由A、B組分的混合比例不合理所致，就會影響密封膠固化后的性能。若B組分過少則膠難以固化，過多則膠可能變硬變脆等，最終會影響到膠固化后的力學性能，給幕墻留下安全隱患。
因此，拉斷時間測試是非常有必要的。
以上就是本期“白云在線”的內容，下期“白云在線”將給大家分享另外兩個質量控制試驗——工廠剝離粘接性試驗和割膠試驗。敬請關注!
