本篇文章內容由[中國幕墻網ALwindoor.com]編輯部整理發布：
近年來，我國幕墻、門窗行業穩步發展。密封膠作為幕墻和門（詞條“門”由行業大百科提供）窗行業中的密封材料，對幕墻和門窗整體功能的發揮和完善起到了重要的作用，特別是在水密、氣密、保溫、隔聲等方面起著至關重要的作用。然而，密封膠是一個半成品，在選擇高質量密封膠產品的同時，也需要把它使用好，才能讓密封膠最大限度發揮其作用。
在幕墻和門窗的實際用膠過程中，使用不當會導致一些問題的發生，嚴重時會影響到整體施工質量。起泡問題便是使用不當產生的問題之一，特別是在夏季，更容易發生。起泡對膠縫美觀、施工質量有一定影響。本文將針對起泡的問題，分兩部分，結合案例，介紹常見的起泡問題的六種表現形式，并針對具體問題分析起泡的原因，提出解決方案和預防措施。
起泡常見情形、原因分析及解決方案
(1)隨機出現的起泡
此類起泡出現的位置比較隨機，沒有規律，表面隆起或凹陷，割開內部呈空心狀。如下圖所示。
圖1 結構膠起泡案例
圖2 門窗膠起泡案例
根據相關工程案例的經驗，隨機出現的單個起泡多為密封膠注膠過程中裹入，因此出現的位置沒有規律。出現的原因可能是注膠不飽滿、膠嘴移動過快或者膠嘴尺寸與膠縫尺寸不匹配。解決的方案為注膠時注意連續、均勻、飽滿，勿裹入氣泡，同時注意膠嘴尺寸與膠縫尺寸相匹配，以膠嘴能伸入膠縫至少二分之一的深度為宜。
(2)泡沫棒破損導致的起泡
此類起泡多出現于幕墻中，在玻璃、鋁板、石材幕墻中均可見到。出現位置一般比較隨機，多為向外鼓起。如下圖所示。
圖3 實際工程中泡沫棒破損導致的起泡
此類起泡的密封膠表面多為連續的或單個的泡狀隆起，割開密封膠，對應位置有連續密集的氣泡，或是有單個的氣泡。
圖4 起泡密封膠的表面、背面及對應位置有破損的泡沫棒
根據相關工程案例的經驗，此類起泡問題的原因是泡沫棒在填塞過程中表面被戳破，或者在某些位置被截斷，注膠后泡沫棒在破孔處或截斷處放氣，導致出現起泡。
該現象的原因通過現場試驗比較容易得到確認，在面板尺寸、膠縫尺寸等條件完全相同的兩條相鄰膠縫中進行試驗。一條膠縫中填充泡沫棒時，有泡沫棒破損且破損面朝外與密封膠接觸;另一條膠縫中填充的泡沫棒，完好無任何破損。分別注膠修整，待固化后查看膠表面情況，并割取一段膠條（詞條“膠條”由行業大百科提供）查看。試驗結果如下圖所示。
圖5 某工程中泡沫棒破損面和完整面朝外對密封膠表面影響試驗
由上述試驗結果可以看出，泡沫棒出現破損，與泡沫棒接觸的密封膠背面出現了密集的氣泡，對應的密封膠表面出現起泡、不平整的情況;而完好無損的泡沫棒，與泡沫棒接觸的密封膠背面無氣泡，對應的密封膠表面亦平整無起泡。如果對于填充完好的泡沫棒，在個別位置人為戳破，也會在對應的戳破位置出現起泡。如下圖所示。
圖6 泡沫棒戳破導致對應位置起泡案例
如果泡沫棒破損的位置比較有規律，這可能正好對應的是鋁（詞條“鋁”由行業大百科提供）板螺釘位置，泡沫棒在該處有破損且處理不當。這種情況為少數，多數情況下起泡出現的位置一般比較隨機，沒有規律。
對于此類起泡問題，解決的方案為：盡量讓與密封膠接觸一面的泡沫棒保持完整，如不好填塞，可以把泡沫棒背面切割掉一部分。特別是在膠縫過淺或者螺釘比較靠外的膠縫，可以將整條泡沫棒或者對應于螺釘位置泡沫棒切割掉一部分，讓泡沫棒破損面朝內或朝向螺釘，完整面朝向密封膠，注意破損面不能接觸密封膠，并保持膠縫深度基本一致。按上述方法施工可以比較好地解決此類起泡問題。

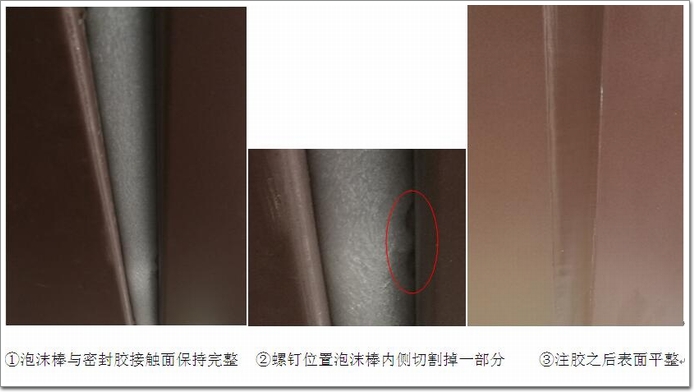

圖7 泡沫棒的推薦填充方法
(3)化學反應導致的起泡
此類起泡一般發生在與水泥、勾縫劑等其他化學材料相接觸的膠縫。如下圖所示。

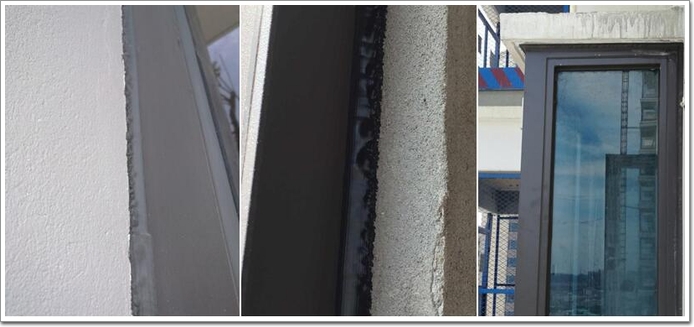

圖8 實際工程中與水泥或勾縫劑發生反應導致的起泡

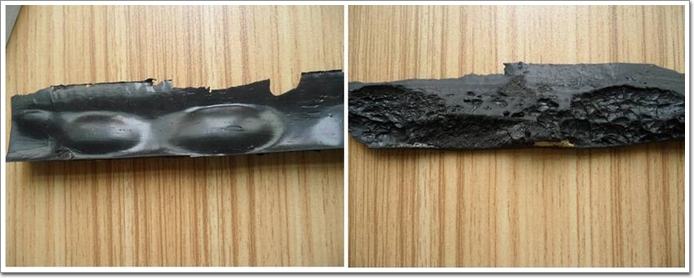

圖9 發生反應密封膠的正反面
根據相關工程案例的經驗，此類起泡出現的原因多為與水泥、勾縫劑等其他不相容的材料發生化學反應，短時間產生大量的密集的氣泡，引起密封膠表面出現起泡的現象。此時割開密封膠查看，可在背面見到密集的氣泡。如果只與其中一面不相容(例如另一面是相容的鋁材)，割開密封膠還能看到只在對應的一面出現密集的氣泡。如下圖所示。

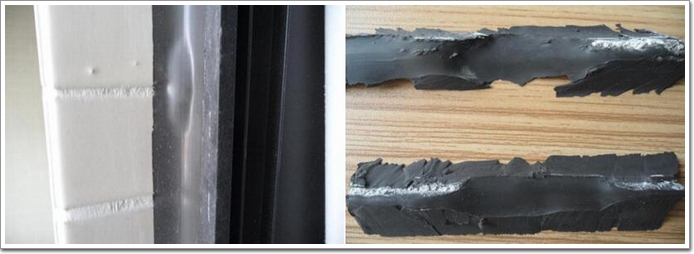

圖10 發生反應密封膠的正反面
此類起泡的解決辦法為：施工前一定要按要求做相容性試驗;項目大面積施工之前可先小范圍注膠，確認好密封膠與基材的相容性。
以上是關于密封膠使用過程中起泡問題原因分析及解決方案的第一部分內容，我們介紹了起泡的三種情形及其原因分析和解決方案，包括隨機出現的起泡、泡沫棒破損導致的起泡和化學反應導致的起泡。下期我們將介紹其他導致起泡的三種原因及其解決方案，分別是封閉膠縫中氣體熱脹導致的起泡、接口或附件材料潮濕導致的起泡和戶外高溫條件下施工導致的起泡，敬請關注。
