本篇文章內容由[中國幕墻網ALwindoor.com]編輯部整理發布：
隨著“雙十一”的來臨，很多行業和物品紛紛進行了優惠和降價活動，但是對于有機硅的價格卻面臨著大幅度的跳漲，面對這種“面粉漲價面包不漲價”的現象，很多生產企業的經營遇到了極大的困難和考驗，尤其是近日衢州單體廠的爆炸事件，使原本火熱的有機硅行業再度升溫，一些黑心企業為了追求高利潤想進辦法降低硅酮密封膠的成本，目前了解到市面上的黑心企業主要從以下三方面入手：
“貓膩1”：在硅酮密封膠中加入大量的低沸點物質(如白油)來代替二甲基硅油。白油又稱為液體石蠟油，是一種無色、無味、無熒光的透明油狀液體，主要成分為C16~C31 的正異構烷烴類混合物，分子鏈以C—C 鍵為主，具有可燃性和揮發性。白油作為增塑劑，雖然可以增加硅酮密封膠的光澤度，提高硅酮密封膠的擠出速度，與二甲基硅油作增塑（詞條“增塑”由行業大百科提供）劑的硅酮密封膠相比，可大大節約成本。但是，白油分子量較低，易揮發，會隨著使用時間的推移，逐漸從硅酮密封膠中揮發或滲出，失去增塑作用，最終導致硅酮密封膠硬度（詞條“硬度”由行業大百科提供）增加，發生脆化開裂現象(如圖一)，影響整個工程的質量和安全。白油如果滲入到丁基密封膠中，還能夠溶解丁基密封膠，造成彩虹(如圖二)、流油、流淚(圖三)等現象。

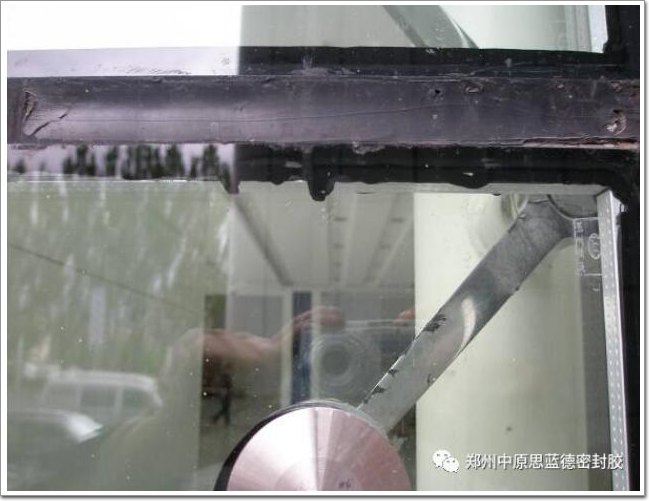

圖一脆化現象
圖二彩虹現象

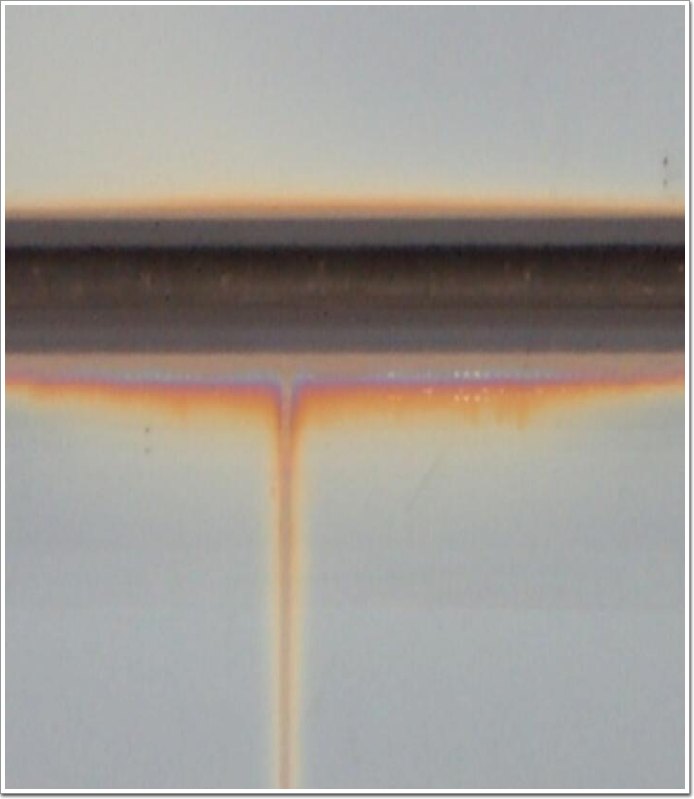

圖三 流淚現象
白油硅酮密封膠的鑒別方法：①接觸 “丁基密封膠” 法，如果是硅酮雙組分密封膠(如硅酮結構密封膠、硅酮中空玻璃密封膠)中加入白油，可以用A組分包裹丁基密封膠，24h觀察丁基密封膠是否有“拉絲”的現象，有“拉絲”說明硅酮雙組分密封膠中添加有白油。也可以用混合好的硅酮雙組分密封膠與丁基密封膠接觸的方法來鑒別，判斷方法同樣是看是否有“拉絲”。如果是硅酮單組分密封膠(硅酮耐候密封膠或硅酮門窗密封膠)中加入白油，可以將其直接涂敷在壓成片的丁基密封膠上，判斷方法同樣是看是否有“拉絲”。②儀器分析法，依據GB/T31851-2015《硅酮結構密封膠中烷烴增塑劑檢測方法》中的試驗方法進行紅外光譜(圖四)和熱重分析(圖五)來鑒別。

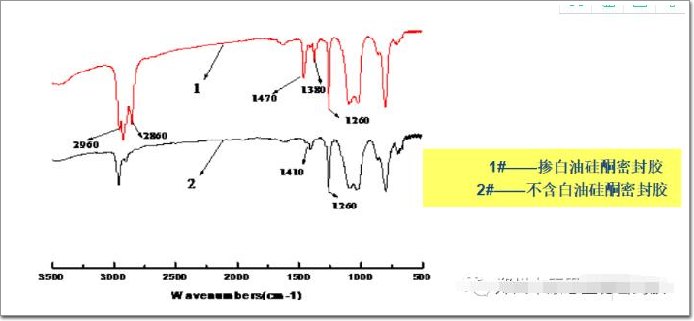

圖四 紅外分析譜圖

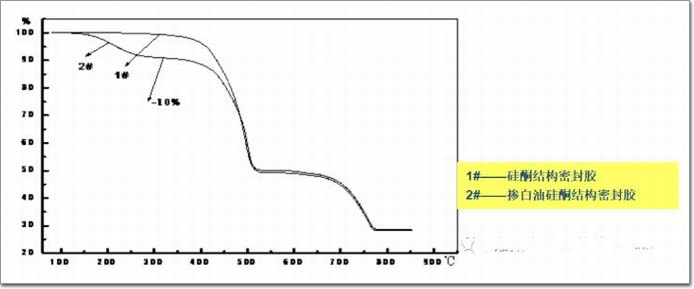

圖五 熱重分析譜圖
“貓膩2”：選用劣質的雜質含量高的107膠，107膠是硅酮密封膠的主要原料，其傳統的生產工藝是使用二甲基二氯硅烷水解后的中間體，如水解物中分離出來的硅氧烷的混合環體(DMC)，經過催化劑聚合、降解、中和及脫低得到符合要求的107硅橡膠。而黑心企業則選用以二甲基二氯硅烷水解物(簡稱水解物)替代DMC來作為原料制備的107膠。這種107膠的生產工藝較傳統工藝，生產成本降低，一方面是水解物價格相對較低，一方面是減少了裂解、精餾等環節，降低了成本和能耗，因而它的市場售價也相對偏低。以這種107膠制備的硅酮密封膠熱穩定性（詞條“熱穩定性”由行業大百科提供）較差，就如同是添加了“三聚氰胺的牛奶”，外觀上看雖是牛奶，但危害性極大。
加入劣質107膠的硅酮密封膠的鑒別方法：依據GB/T31851-2015《硅酮結構密封膠中烷烴增塑劑檢測方法》中的試驗方法進行紅外光譜和熱重分析來鑒別。
“貓膩3”： 用硅烷改性（詞條“改性”由行業大百科提供）聚醚密封膠(簡稱MS膠)冒充硅酮密封膠銷售，MS膠是一種基于硅烷封端聚醚的交聯聚合物（詞條“聚合物”由行業大百科提供）制備的密封膠，目前主要用于裝配式建筑中，MS膠大部分不能滿足GB/T29755《中空玻璃用彈性密封膠》標準的全性能檢測，耐溫性能較差，以MS膠制作中空玻璃極易出現密封膠開裂、脫粘，中空玻璃漏氣、漏水，導致中空玻璃提前失效，無法滿足GB/T11944-2012《中空玻璃》提出的“中空玻璃的預期使用壽命至少應為15年”的要求。
MS密封膠的鑒別方法：①依據GB/T31851-2015《硅酮結構密封膠中烷烴增塑劑檢測方法》中的試驗方法進行紅外光譜和熱重分析來鑒別。②將固化后的密封膠在150℃條件下處理1h后查看密封膠表面是否出現起鼓、龜裂和顏色變黃(圖六)，若有則可初步判斷密封膠為MS膠而非硅酮膠。
圖六 MS膠150℃處理后氣泡、變黃
為了保證門窗、幕墻的安全和使用壽命，促進門（詞條“門”由行業大百科提供）窗（詞條“窗”由行業大百科提供）、幕墻行業朝著健康良性的方向發展，慎重提醒各位硅酮密封膠使用者，在選擇硅酮密封膠時，請謹慎購買!
