本篇文章內容由[中國幕墻網]編輯部整理發布：
超強臺風“山竹”的襲擊，給粵港澳的建筑，特別是高層門窗幕墻，帶來了挑戰；同時，也給相關的管理機構、施工單位，設計審圖院所和材料供應商上了印象深刻的“一堂課”。在惋惜損失的同時，我們更應該鼓起勇氣，通過總結經驗，分析案例，找到問題、解決問題，在下一次迎接“大自然的考驗”時，能夠更加的成熟和穩健。中國幕墻網ALwindoor.com特別整理，來自工地一線擁有豐富經驗的施工管理者，針對“幕墻防臺風設計和災前、災后處理辦法”撰寫的相關文章，分享給廣大讀者！
臺風 “山竹”帶來驚心動魄的一天
臺風“山竹”或對亞洲造成1200億美元損失！今年第22號臺風“山竹”(強臺風級)于16日17時在廣東臺山海宴鎮登陸，登陸時中心附近最大風力14級(45米/秒，相當于162公里/小時)，中心最低氣壓955百帕。中央氣象臺稱，山竹登陸時的強度14級，在1949年以來登陸粵港澳的臺風中名列前十。受臺風影響，南海北部、瓊州海峽、北部灣、廣東中南部及沿海、珠江口、香港、澳門、海南島東部和北部沿海、廣西大部及沿海將有7-10級大風，陣風11-12級;其中南海北部、廣東中西部沿海、珠江口、香港、澳門等將有11-12級大風，陣風13-15級。本次臺風不但對房屋、樹木、景觀、電力、交通等造成了極大的破壞，也給建筑幕墻造成了不同程度的損壞。經過分析，雖然此次臺風的實際風力超出幕墻風荷載設計值是幕墻破壞最為主要的原因，但也不排除某些項目上設計取值偏低、材料配置不足、施工質量差以及防范臺風意識不強等因素。
一、設計總結與建議
1、結構設計很有必要
嚴格注意結構計算;重視結構安全等級，幕墻構件在結構計算時均需提高了安全系數，使每個構件均有足夠強度余量，以應對超強臺風所帶來的沖擊與傷害。
各構件計算：
A、面材：在提高安全系數的前提下，需經過嚴格計算確保玻璃的安全性。
B、龍骨：主受力鋁型材（詞條“鋁型材”由行業大百科提供）最小設計厚度及局部加厚設計，需滿足連接構造要求。
C、結構膠：盡量采用超高性能硅酮結構密封膠，提高幕墻的安全系數。
D、連接節點設計必須滿足構造要求，確保可靠安全。
E、玻璃：盡量選用SGP夾膠玻璃，最大化減少的減少擴散傷害。
2、加工前實驗驗證
抗風壓性能檢測：在設計完成后，大規模加工前，需按1：1比例制作測試模型，并到具有檢測資質的質量檢測中心進行相關性能檢測，只有檢測合格經過驗證的幕墻系統方可進入加工階段。
建議：適當提高基本風壓

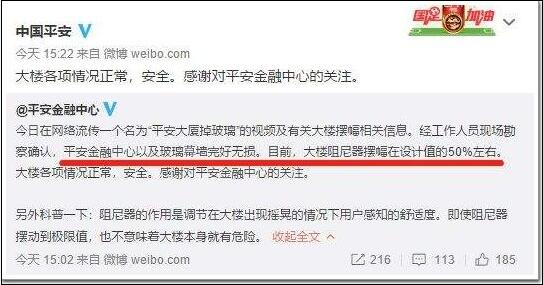

深圳第一高樓，中國平安發文“報平安”
深圳平安中心“飄浮物”系避難層堆放的鋁板
基本風壓應按本規范附錄D.4中附表D4（詞條“D4”由行業大百科提供）給出的50年一遇的風采用，但不得小于0.3kN/㎡。
對于高層建筑（詞條“高層建筑”由行業大百科提供）、高聳幾個以及對風荷載比較敏感的其他結構，基本風壓應適當提高，并應由有關的結構設計規范具體規定。
資料表明，修訂后的基本風壓位與原規范的取值相比，總體上雖已提高了10%.但對風荷載比較敏感的高層建筑和高聳結構，以及自重較輕的鋼木主體結構（詞條“主體結構”由行業大百科提供），其基本風壓值仍可山各結構設計規范，根據結構的自身特點，考慮適當提高其爪現期;對于圍護結構，其重要性與主體結構相比要低些，可仍取50年;對于其他設計情況，其重現期也可由有關的設計規范另行規定，或由設計人員自行選用。
1.正壓 按表7.3.1采用
2.負壓區
——對墻面，取-1.0;
——對墻角邊，取-1.8;
——對屋而局部部位(周邊和屋而坡度大于1護的屋脊部位)，取一2.2
一對檐口、雨篷、遮陽板等突出構件，取-2.0.
注:對墻角邊和屋面局部部位的作用寬度為房屋寬度的0.1或房屋平均高度的0.4，取其小者，但不小于1.5m.
臺風“山竹”在香港造成建筑損毀及玻璃破裂
考慮群體建筑效應 風氣流因進入夾道而加速，荷載變大
當多個建筑物，特別是群集的高層建筑，相互間距較近時，宜考慮風力相互干擾的群體效應;一般可將單獨建筑物的體型系數u:乘以相互干擾增大系數，該系數可參考類似條件的試驗資料確定:必要時宜通過風洞試驗得出。
當建筑群，尤其是高層建筑群，房屋相互間距較近時，由于旋渦的相互干擾，房屋某些部位的局部風壓會顯著增大，設計時應予注意。對比較重要的高層建筑，建議在風洞試驗中考慮周田建筑物的干擾因素.
根據國內有關資料(張相庭:《工程抗風設計計算手冊》，中國建筑工業出版社，1945，第72一73頁)，提供的增大系數，是根據國內試驗研究報告取較低的下限而得出，其取值基本上與澳大利亞規范接近。當與鄰近房屋的間距小于3.5倍的迎風而寬度且兩棟房屋中心連線與風向成45度時，可取大值；當房屋連線與風向一致時，可取小值；當與風向垂直時不考慮；當間距大于7倍的迎風而寬度時，也可不考慮。
香港紅磡海濱廣場幕墻外層玻璃受損嚴重
適當增大中空玻璃外片的承載能力
這是外衣的樣式，我沒走光
節點設計中的節點考量
深圳大梅沙喜來登酒店的海景餐廳
坐落在海邊的香港泰諾風工廠，前拒天鴿，再抗山竹
◆設計大開啟扇，容易掉落；設置的開啟扇越多，幕墻體系漏水隱患越多。解決辦法：采用穿軸式開啟扇，可很大程度防止開啟扇掉落;開啟位置采用多道防水膠條，盡可能減少雨水滲漏;開啟扇框組角加釘，防止掉角。
降低次生危害，選用夾膠玻璃
高層建筑未使用夾膠玻璃，一但玻璃破裂，借助風勢帶來嚴重的擴散性后果。解決辦法：高層建筑采用SGP夾膠玻璃，即使玻璃意外破裂,夾層玻璃（詞條“夾層玻璃”由行業大百科提供）仍可以完整地保持在框架內，對室內和室外均不會造成傷害。
山寨版SGP？當真是，高手在民間呀？
超高層的玻璃幕墻要求使用夾膠玻璃，本來建筑主體就“身材高大”，臺風來了，萬一掉玻璃殺傷面積大，傷口裂度深，造成大量躺槍的。而在高端的住窗小區，門窗在條件允許情況前，也建議選用SGP夾膠玻璃。
山寨版SGP？為了迎戰臺風，大家也是很拼的！
二、加工制造總結與建議
1、加工過程控制
鋁型材的檢測包括：型材
平直度檢測、型材膜厚度檢測、型材色彩檢測、附著度檢測、
光澤度檢查、尺寸檢測等。
玻璃檢測包括：玻璃檢測、檢查玻璃的外觀、檢測玻璃表面的平整度、檢查玻璃應力，中空玻璃單元填充氣體檢查等。
鋁型材切割加工：鋁型材切割檢測
2、組裝過程控制
幕墻打膠主要包括：打膠檢測、拉力實驗、割膠測試、蝴蝶均勻性測試等。
結構膠的兼容性主要是通過蝴蝶實驗和剝離實驗完成。
3、固化工程控制
幕墻通過一段時間的固化后，對產品進行裝配，對產品裝配要進行詳細的檢測。
4、包裝過程控制
三、現場安裝總結與建議
臺風到來之前兩天，現場必須以清理場地為主，對堆放在樓內和臨邊的材料，進行集中堆放到避風的地方，對于板類材料，進行捆綁嚴實和堆放在避風區域。避免出現封修板以及鋁板之類的材料吹落到路面傷人傷物。對庫房內容易受潮的材料進行包裹保護并移動到高處。
臺風來之前，考慮臺風之后城市基本停水停電，臺風之前儲備好工人的生活用品以及常用藥品，桶裝水以及食品。臺風到來之前，收拾完現場以后，盡量保證工人遷移到裙樓或者外面休息，臨時板房安全性差，一旦出現倒塌，容易造成傷亡事故。
開啟扇要關閉
上墻幕墻的開啟扇，必須全部關閉鎖死，為了避免后期有工人進入塔樓避難，最好貼上警示標語禁止開啟，因為開了以后臺風作用下就根本無法關閉，所以出現臺風的時候，最好建議工人進入地下進行避難或者在裙樓避難，盡量不要上塔樓進行避難。容易造成人員傷害。
在臺風來之前將所有吊藍、炮車等的鋼絲繩、電纜全部拆除，吊籃固定在樓內，避免造成臺風來吹打壞外飾面玻璃鋁板。
災后及時清理吹掉吹飛的雜物，避免二次傷害出現。如果現場圍擋之類的損壞，及時安排工人進行夜間看護，避免材料被人偷盜。
注意：災后管理人員即刻到場(原則是臺風過后，當天內到場，組織、解決上述問題)，以及完善災后清理，避免次生災害，同時第一時間，準備災后及時的補料，報告及保險。
◆蜂窩鋁板石材采用背栓式，背栓容易脫膠，導致板塊墜落。解決辦法：采用拉鉚釘將石材板塊掛件固定于蜂窩鋁板內層。
四、使用維護總結與建議
災后清理避免損失
災后清理，避免次生災害
現場的所有翻窗必須檢查是否全部關好，執手是否完好，如果執手已經損壞必要時用釘固定。
及時做到：
災后清理，及時補料下單(保險)
災后清理，避免次生災害
災后及時維修，幕墻檢測
A、臺風過后，需對周圍馬路進行檢查清理，查看是否有因臺風吹下的玻璃、鋁板以及其它材料。
B、組織人員對每層樓內進行檢查和清理，避免材料或其它垃圾因超強臺風被吹到臨邊而造成安全隱患或二次災害。
C、對已安裝完的幕墻進行逐層檢查，包括玻璃、鋁板面材以及龍骨、裝飾構件等。
前瞻眼界和預防意識，加上可靠有效的防范措施，是幕墻工程應對臺風時的關鍵保障。
中國幕墻網ALwindoor.com分析導致門窗幕墻玻璃大面積損毀的原因，主要有以下幾點：
1、風力超過設計標準，國家標準對玻璃幕墻設計標準承受風壓的上限值為12級，而此次強臺風風力最大風力達14級，超過設計值的上限。
2、部分玻璃抗風壓設計等級可能偏低，甚至沒有抗風性能設計，造成使用的玻璃面板強度低、厚度薄。
3、部分建筑由于建筑物之間風切變的影響，加劇了臺風的強度，形成了瞬間風力劇增的情況。
4、業主喜歡將部分玻璃幕墻開啟扇當通風窗使用，甚至還私自更改原設計，安裝不符合安全標準的玻璃，開啟活動越多密封性能就越差，一旦受風荷載作用未關閉的開啟窗等部位受震動，極易造成玻璃破裂、開啟扇變形，甚至整體脫落。
5、除了以上因素，多數玻璃破裂的最關鍵原因還是由臺風攜帶的碎物撞擊所致，而非臺風本身風壓所致。臺風對建筑物襲擊的最顯著特征是在不斷變化的高風壓下伴隨著高速夾雜物的沖擊，風攜碎物沖擊的破壞力是驚人的。超強風壓夾雜著高速碎物、雨水的疊加作用使門窗幕墻玻璃或面積較大的陽臺玻璃超過受力極限導致受損。
