本篇文章內容由[中國幕墻網ALwindoor.com]編輯部整理發布：
過去常發生在寒冷地區的門窗、幕墻結露問題，因極端氣候及科技住宅的普及等因素慢慢侵襲全國。各地區不斷出現因結露問題引起消費者投訴的新聞報道，結露問題日益受到關注。引起門窗、幕墻結露的原因有很多，設計、制作、安裝、材料問題都可能引起結露，具體有哪些原因會引起結露，又應如何進行避免，介紹如下：
一、門窗的N種結露原因
(一)安裝問題：
1.門窗洞口四周未做保溫
門窗洞口四周未做保溫，會造成整個建筑外圍護保溫不延續，影響建筑保溫系統。在建筑設計時應考慮外圍護結構的保溫要求，門窗洞口四周應采取保溫措施，特別是在嚴寒地區，保溫的缺失極易形成冷橋（詞條“冷橋”由行業大百科提供），造成墻體及窗框位置結露。
2.鋁合金型材與鋼附框(結構)接觸
門窗安裝分為干法安裝和濕法安裝。濕法安裝中，洞口不標準或施工不正確會導致窗框與墻體間隙過小甚至沒有間隙，造成窗框與墻體直接接觸，出現冷橋現象。干法安裝中，鋼附框與窗框間縫隙過小或塞縫不合格，也會造成鋼附框與鋁合金門窗（詞條“鋁合金門窗”由行業大百科提供）框直接接觸，或附框暴露在外，形成冷橋，引起窗框及安裝位置墻體結露。
3.五金安裝不到位
門窗窗扇在關閉時，由于五金件安裝不到位，導致框扇間存在縫隙，整窗氣密性差，在極端氣候下易造成結露現象。關于氣密性有一個簡易的測試方法：可在框扇間夾上一張A4紙，再將窗扇完全關閉。如A4紙能輕易抽出，則該說明該窗氣密性很差。
▲ 簡易氣密性測量方法
4.玻璃墊塊裝配不符合要求
玻璃墊塊長度應不小于50mm，厚度大于5mm，寬度不得小于玻璃公稱厚度，最好大于玻璃1~2mm。玻璃墊塊缺失或者規格過小，會造成玻璃直接與窗框接觸，出現冷橋的現象，造成玻璃結露。

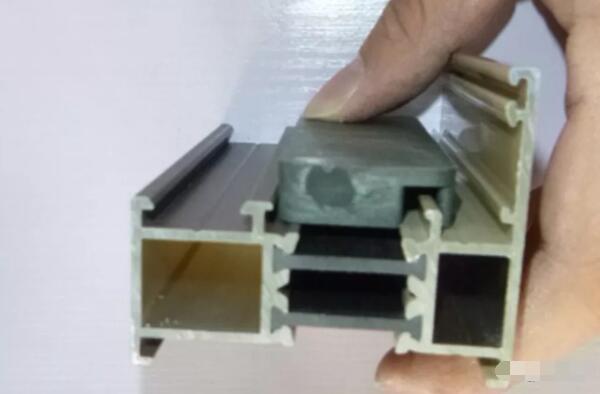

▲ 正確玻璃墊塊選擇及裝配
5.玻璃安裝打膠（詞條“打膠”由行業大百科提供）不合格
如玻璃與型材之間未留有足夠的間隙，會導致玻璃直接跟外型材接觸，造成結露。玻璃與型材間一般采用打膠或膠條（詞條“膠條”由行業大百科提供）密封，打膠厚度及膠條厚度根據玻璃厚度確定。目前常規使用的玻璃，打膠厚度要求均為5mm。打膠應平滑無間隙，特別是轉角位置。漏打或存在孔隙，后期可能會造成結露。( 為不正確做法 )
6.組裝精度及膠條裝配不合格
型材組裝精度應嚴格按規范要求執行，膠條與型材尺寸應相配，不能破損或短缺，膠條角部需使用三元乙丙（詞條“三元乙丙”由行業大百科提供）專用膠水粘接，建議優先選用一體式膠條，保證整窗密封性。組裝精度和膠條裝配存在問題的位置在室內外溫差較大時會出現結露。
7.未安裝排水孔蓋
在極端天氣下，排水孔蓋未安裝或排水路徑設置不合理，冷熱空氣進入型材內，與室內溫度差異較大，易引起結露。
(二)設計問題：
1.科技住宅室內濕度計算選擇
在結露設計中，對科技住宅，一般選擇室內濕度60%。濕度越高，對整窗材料選擇要求越高。在常規設計中常常忽略對室內溫度的選擇，從而造成冬季出現大面結露現象。下圖為相同型材、相同玻璃配置，在天津氣候環境下(型材及玻璃配置滿足常規項目節能要求)，不同濕度對結露設計的影響：
▲ 上圖為常規默認的濕度30%，結果顯示不結露
▲ 上圖為室內濕度40%部分型材位置結露
▲ 上圖為室內濕度50%，所有型材位置結露

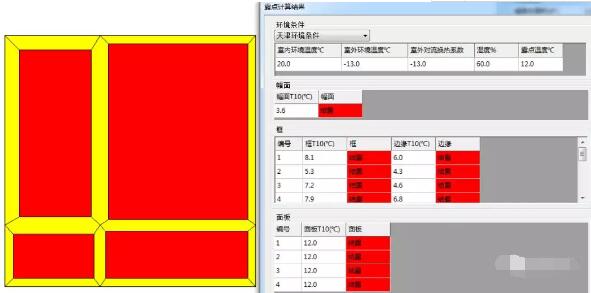

▲ 上圖為室內濕度60%，全部結露
注：人體感覺較舒服的室內濕度為40%~50%。
2.新風系統造成窗框四周空間流動量大，局部室內外溫差特別大
新風系統形成的氣流中如果水的飽和度過大，在接觸到溫度較低的玻璃時，易造成門窗結露。在建筑設計時需考慮風口與門窗的間距，送風口不得直接對向門窗。
3.結露設計不符合要求
結露計算公式：
項目設計時，應根據當地的室內外差、項目的室內濕度設計要求等各項參數進行結露計算，計算結果必須滿足要求。
(三)材料質量問題
1.中空玻璃合片質量差

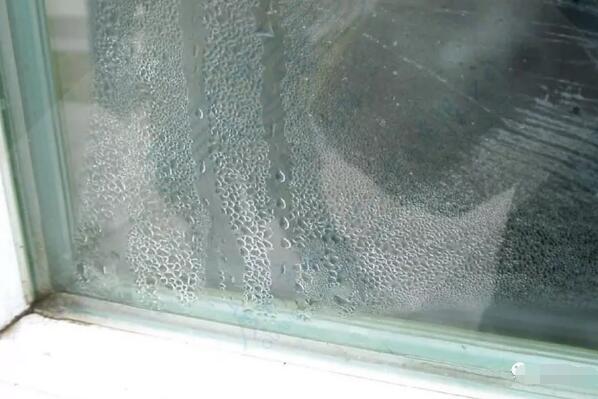

▲ 玻璃結露照片
中空玻璃生產時，應施打兩道密封膠。第一道涂丁基膠，第二道涂聚硫膠(或硅酮結構密封膠)，這兩道密封膠是關系到中空玻璃質量好壞，如果在合片過程中雙道密封膠施打不實，會導致空氣中的水分進入間隔層，使得中空玻璃間隔層含水量增加造成玻璃結露。在玻璃進場安裝時施工單位需提供包含傳熱系數、可見光透射比、遮陽系數和中空玻璃露點的玻璃復檢報告以供檢查。
▲ 正確玻璃合片做法
2. 隔熱條材料不符合要求
按規范要求，隔熱條材料應為聚酰胺66+25%玻璃纖維，不得采用PVC等其它材質，隔熱材料（詞條“隔熱材料”由行業大百科提供）不合格直接影響到整窗節能和結構強度，造成結露及材料變形。
3.型材腔體較大，腔內形成對流（詞條“對流”由行業大百科提供）
對腔體較大的型材系統，腔體內可進行填充，避免產生對流。
二、如何避免結露問題
1.門窗安裝前需檢查洞口精度，確定洞口符合安裝條件后再進行施工，安裝時應采用正確的安裝方法。以下為目前使用較多的安裝形式，如下圖：
2.門窗安裝采用工能附框

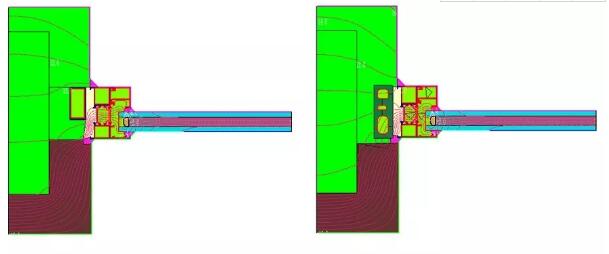

如上圖等溫線分布，節能附框相較于鋼附框，傳熱系數較低，可避免安裝位置形成冷橋。節能附框尺寸較多，滿足各種型材系列的需求，且鋼為不可再生資源。故而，從環保、節能、應用及后期更換、維護的角度，節能附框有更多優勢。
3.嚴格控制各項材料質量，如隔熱條、玻璃、膠條等。
材料是整窗性能的保證，各項目材料必須符合要求，才能保證門窗不結露。
4.整窗結露設計因滿足所在地區最大溫差要求及室內濕度要求。
設計時，應根據項目實際需求，進行節能、結露計算。需考慮到極端氣候，如去年上海遇極端低溫，很多項目門窗結露，這些應在設計中提前計算，避免出現。
5.綜合考慮各類情況，如新風系統、科技住宅等。
綜合考慮項目的特殊性，根據項目的需求，與存在影響的其它專業進行溝通，對無法改變的，進行結露邊界條件的修改，并可進行實驗檢測。

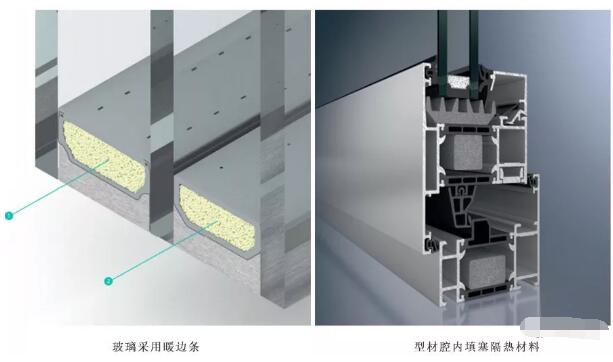

6.玻璃采用暖邊條或在型材腔內填塞隔熱材料。
玻璃采用暖邊條和型材腔內填塞隔熱材料，對整窗節能、結露均有積極做用。根據對目前常用系列的計算，這兩種做法分別可降低整窗傳熱系數01~0.2W/(㎡•K)，對避免型材及玻璃周邊結露也有很大幫助。
門窗設計時，應嚴格按建筑所在地最大溫差及室內濕度進行結露設計。在上墻安裝前，可模擬現實環境，進行實驗。若出現結露情況，可通過紅外線溫度測試儀掃射得知門窗溫度區間。出現結露問題后，首先通過結露位置排查結露產生的原因，對于無法排查原因的可進行破拆檢查并對檢查出的問題及時整改
