      北京新機場主航站樓建筑幕墻技術分析

      來源:2018《建筑門窗幕墻創新與發展》  作者:王繼惠 楊俊 花定興  日期:2018-4-24
      頁面功能 [字體: ] [ 打印 ] [ 投稿 ] [ 評論 ] [ 轉發 ] [ 啄木鳥 ]
        提要:本文對北京新機場主航站樓建筑幕墻的相關設計及玻璃安裝進行了介紹,對各種重難點技術和新材料進行了相關分析,并提出了切合實際的施工工藝和解決辦法。
        關鍵詞:航站樓空間變化曲面無橫梁玻璃幕墻體系

        1 .工程概況

        北京新機場位于永定河北岸,北京市大興區禮賢鎮、榆垡鎮和河北省廊坊市廣陽區之間,北距天安46公里,距離首都機場68.4公里,屬國家重點工程。本項目幕墻系統設計從建筑功能和自然條件出發,充分考慮其在安全性能、熱工性能、聲學性能、光學性能上的特點和要求,利用各種幕墻技術、材料、方法、工藝創造優越的圍護功能(見圖1)。

      整體鳥瞰圖(圖1)

        本項目幕墻工程主要包括以下兩大系統:

        1)立面框架玻璃幕墻系統;

        2)采光頂系統;

        本文著重對立面框架玻璃幕墻系統進行介紹。

        2 .立面框架玻璃幕墻系統設計介紹

        立面框架玻璃幕墻系統位于北側立面以及整個機場中心區域的東、西、東南、西南各面。上部與屋面相接,下部落于一層或二層混凝土樓板(見圖2)。

      立面框架玻璃幕墻局部效果圖(圖2)

        由于立面框架玻璃幕墻處于旅客密集的區域,建筑師非常重視該幕墻的簡潔、通透性,因此選用了較大分格尺寸的玻璃:寬2250mmX高3000mm。系統采用豎向明框,橫向無結構的單向結構體系,由于橫向無結構,立面的通透性大大提高,外鋁合金立柱既起到承擔結構荷載的作用,又兼顧裝飾遮陽作用,效果美觀的同時又節省了造價。

        2.1立面框架玻璃幕墻標準節點設計

        立面框架玻璃幕墻合金立柱分為內、外兩部分,內、外鋁立柱通過布置的不銹鋼螺栓緊密配合達到協同受力的目的,承受垂直于玻璃面的荷載。鋁合金內立柱通過“二夾一鋼板”與主體鋼結構連接。兩塊16mm厚鋼板連接件與主體鋼結構焊接,一塊18mm鋼板連接件與鋁立柱用多顆M8不銹鋼螺栓連接,16mm鋼連接件與18mm鋼連接件相互配搭、焊接,以適應主體鋼結構產生的誤差(見圖3、圖4)。

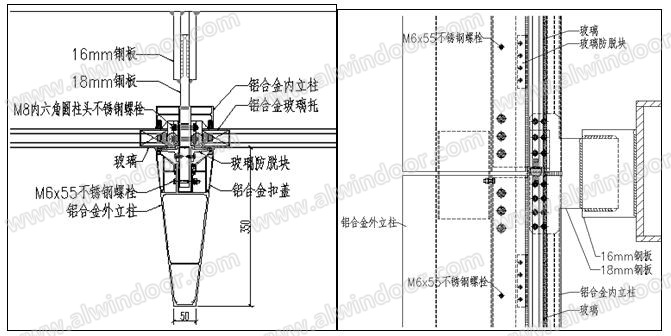

      標準橫剖節點(圖3)標準豎剖節點(圖4)

        立面幕墻分為直面幕墻和傾斜面幕墻,直面幕墻選用12+18A+12中空雙銀LOW-E鋼化超白玻璃,傾斜面幕墻選用12+12A+10+1.52PVB+10中空雙銀LOW-E鋼化夾膠超白玻璃,單塊玻璃自重達到550公斤,為支撐如此沉重的玻璃,選用角鋁玻璃托板,通過內六角不銹鋼螺栓與鋁立柱連接,同時在內側鋁合金立柱腔內增加一道加強筋,將玻璃自重有效的傳遞給鋁合金立柱。玻璃安裝到位后,因為需要后續安裝外側鋁合金立柱,因此為防止玻璃脫落,在每塊玻璃上增加了4個鋁合金防脫塊,即可作為臨時固定(詞條“固定”由行業大百科提供)措施又可確保玻璃安裝過程及安裝完成后的安全(見圖5)。

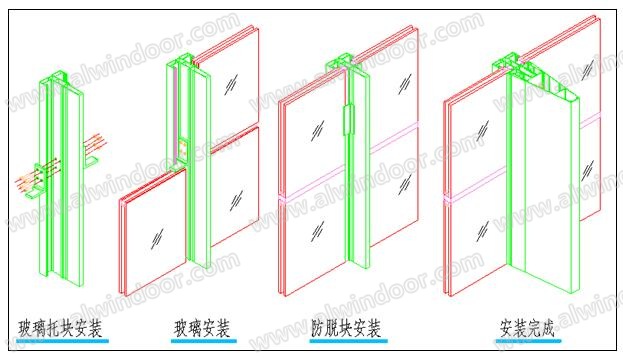

      組裝圖(圖5)

        2.2玻璃四點不共面問題的研究與解決

        本工程傾斜立面為雙曲面(見圖6),由模型分析可知相鄰的兩根立柱不在同一平面內,使得單塊玻璃存在四點不共面的問題,每塊玻璃因為兩側立柱之間存在空間夾角并且角度均不相同,所以對每塊玻璃而言有著不同程度的翹曲(詞條“翹曲”由行業大百科提供)。立面幕墻一共有4609塊玻璃,如果用人工統計將花費巨大時間和精力,因此深化設計之初通過運用BIM參數化軟件對三維模型進行分析,分析結果顯示單塊玻璃翹角最大值為26mm(見圖7)。 傾斜立面(圖6)玻璃翹曲數據分析(圖7)

        經過Ansys軟件對玻璃進行建模分析計算,尺寸2250mmX3000mm的12+12A+10+1.52PVB+10鋼化夾膠玻璃,在三個角點固定的條件下,對另1角點施加一定的垂直荷載,可消除該角點在玻璃面法線方向變形(即翹角)(見圖8)。

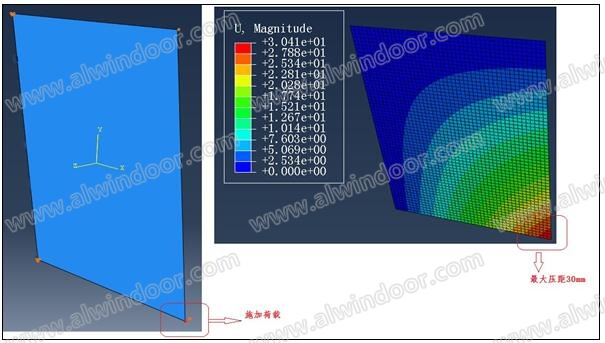

      玻璃翹曲計算分析(圖8)

        鑒于機場項目的重要性,為確保設計方案的可行,理論計算的同時,還開展了相關模擬試驗:選用鋼管框架模擬鋁合金龍骨(詞條“鋁合金龍骨”由行業大百科提供),用同等配置的玻璃做了玻璃壓彎試驗,試驗結果與理論計算的結構基本一致,玻璃翹角可以通過施加外力的方法解決,并且靠一個人單手的力量就可以輕松完成。這一實驗結果也證明用直立柱與平板玻璃拼接模擬空間變化曲面的方案可行。

        2.3大跨度鋁合金立柱安裝變形的研究與解決

        立面幕墻標準跨度為6000mm,鋁立柱與垂直面的最大傾斜角度為9.8°。傾斜面幕墻鋁立柱在0°到9.8°之間漸變的向室內側傾斜。幕墻的安裝順序為先安裝內側鋁立柱,然后安裝玻璃,再安裝外側鋁立柱。按照建筑師對建筑效果以及遮陽功能的要求,豎向鋁合金龍骨被設計成內側尺寸小、外側尺寸大的特點,當玻璃裝至內側立柱上后,玻璃自重產生的重力在垂直于立柱方向的分力會使內側鋁立柱產生變形。以標準跨度6m為例,跨中變形量為10mm。

        內側鋁立柱的變形會帶來外側立柱安裝的困難,具體影響主要是內外側立柱孔位不能自然對正,無法安裝螺栓。為解決這一問題,采取如下措施:玻璃安裝完成后,用自制工裝件(見圖9),通過調節外側M12螺栓對外側立柱施加作用力力,用剛度較大的外側鋁立柱將內側鋁立柱校直,再安裝間距300mm布置不銹鋼螺栓,螺栓安裝完成后卸載,完成外側立柱的安裝。

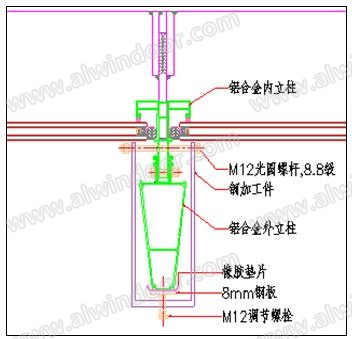

      工裝示意圖(圖9)

        2.4現場放線方法的研究和解決

        主體鋼結構移交后工作面條件十分有限,而且施工現場沒有其他可以利用的輔助結構。因此很難通過全站儀測點、然后做標記的方法進行精準的打點放線。經過多次研究討論,最終采用“圓弧兩點連線,中垂線取拱高”的方法進行放線。具體方法是:(1)取相鄰軸線位置鋁立柱控制線同一標高的點,兩點連線,根據模型中理論尺寸當作連線的中垂線確定圓弧拱高,中垂線的端點即為鋁立柱控制點。利用圓弧與變化曲面的偏差值對鋁立柱的方向進行修正(見圖10、圖11)。然后將鋁立柱落位,點焊固定。立柱安裝完成后用全站儀對復測點進行檢查,結合拉尺校核相鄰鋁立柱之間的凈空。

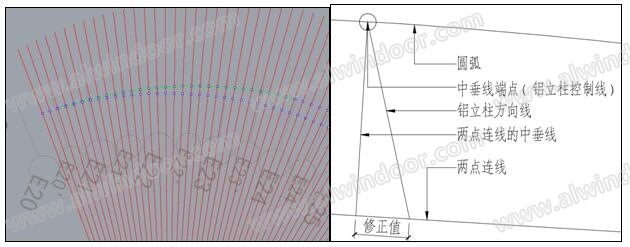

      (圖10)(圖11)

        2.5局部采用新材料

        施工過程中發現,當玻璃自重較大時普通的橡膠墊片無法承受玻璃與玻璃托板之間相互擠壓產生的荷載,墊片幾乎完全破壞。所以及時更換邵氏硬度為90°的TPE材質墊塊。TPE是介于傳統硫化橡膠樹脂之間的一種新型高分子材料,不僅可以取代部分傳統硫化橡膠(詞條“橡膠”由行業大百科提供),還能使塑料得到良好的改性。TPE材料比較普通橡膠材料的優點在于既具有普通橡膠材料的彈性、回復性、強韌性耐候性,又能以塑料加工方式加工成型。而且加工成本低,節省能源,易于回收,對環境無污染,單位體積耗用原料少。針對幕墻工程具有的優勢在于(1)材料有寬泛的硬度調整范圍;(2)不滲油,不會出現污染幕墻的情況;(3)提高了與其他建筑材料相容性。因此TPE材料是代替PVC及硫化橡膠的重要材料。

        3 結語

        北京新機場旅客航站樓及綜合換乘中心工程立面幕墻存在一定的技術復雜性,設計施工中采用了多項新工藝、新材料。對無橫梁體系、空間變化曲面玻璃幕墻的設計與施工以及幕墻新材料的使用等課題進行了比較深入的探索與研究。在運用已有成熟技術的基礎上,對傳統設計理念和施工方法進行創新與改造,以便能夠更有針對性的為北京新機場幕墻工程的建設服務。探索于裝配式幕墻的潮流中,秉承精益求精的工匠精神,力求為中國打造世界一流的國際新航標。
