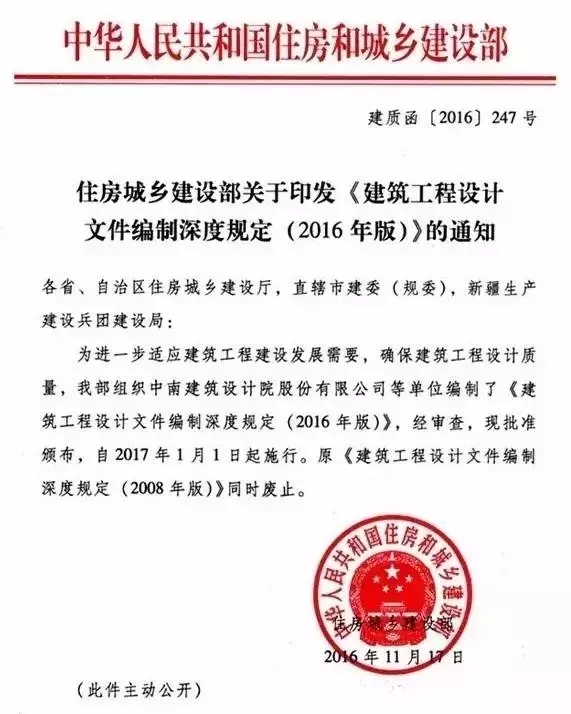

《建筑工程設計文件編制深度規定（2016年版)》部分重要內容節選：
1.1 本節規定適用于建筑幕墻中的玻璃幕墻、金屬幕墻、石材幕墻等工程的設計。其他類型幕墻的設計可參照本節規定執行。
1.2 建筑幕墻工程設計一般按初步設計和施工圖設計二個階段進行。
1.3 在初步設計階段，幕墻設計文件包括設計說明書、設計圖紙、力學計算書，其編排順序?yàn)椋悍饷妗㈧槊妗⒛夸洝⒃O(shè)計說明書、設計圖紙、力學計算書。
1.封面：寫明項目名稱、編制單位、編制年月;
2.扉頁：寫明編制單位法定代表人、技術總負責人、項目總負責人的姓名，并經上述人員簽署或授權蓋章;
3.設計文件目錄
4.設計說明書
1) 工程概況：包括工程地點、工程建設單位、建筑設計單位、主體結構形式、幕墻工程概述、幕墻結構設計使用年限;
2) 設計依據:建設單位提供的建筑、結構設計（詞條“結構設計”由行業大百科提供）文件、風洞試驗（詞條“風洞試驗”由行業大百科提供）報告(若有)、所執行的主要法規和采用的主要標準(包括標準的名稱、編號、年號和版本號);
3) 主要荷載（詞條“荷載”由行業大百科提供）(作用)取值：豎向荷載、風荷載、活荷載（詞條“活荷載”由行業大百科提供）、地震作用（詞條“地震作用”由行業大百科提供）;
4) 主要材料：包括鋁型材、鋼材、石材、玻璃、金屬板、人造板材、五金材料、密封材料等的主要物理性能參數及技術要求;
5) 設計指標：設計指標：包括幕墻的抗風壓性能、水密性能、氣密性能、綜合傳熱系數、遮陽系數、可見光反射比等熱工和光學指標要求、防火、防雷等級及做法，可開啟面積比的控制值的說明;
6) 幕墻結構形式描述，相關設備對幕墻的使用要求。
5 設計圖紙
1 ) 平面圖：主要包括主要軸線、主體結構柱、梁等的輪廓線及幕墻邊緣輪廓線、標明幕墻編號、幕墻平面所在層數、標高（詞條“標高”由行業大百科提供）等關鍵信息;
2) 立面圖：主要包括：主要立面、主要控制軸線編號、主要立面分格尺寸、各樓層及建筑頂?shù)讟?biāo)高、立面分格與樓層標高之間的控制尺寸、開啟窗位置、消防逃生窗的位置等、幕墻類型、幕墻材料、有關大樣索引;
3) 剖面圖：主要包括：幕墻表面弧度、轉折等定位尺寸、與主體結構之間的關系、不同幕墻類型之間的關系、與內部裝飾之間的關系、剖切位置的軸線號、有關節點詳圖索引;
4) 大樣圖： 反映主要幕墻系統局部立面;
5) 節點構造圖：反映主要幕墻系統的構造作法、裝配關系、外形尺寸和與主體結構的連接方式及相互關系。
6. 力學計算書
1) 主要類型幕墻的力學計算;
2) 各類型幕墻的支反力。
1.4 在施工圖設計階段，幕墻設計文件包括設計說明書、設計圖紙、計算書，其編排順序?yàn)椋悍饷妗㈧槊妗⒛夸洝⒃O(shè)計說明書、設計圖紙、計算書。
1. 封面：寫明項目名稱、編制單位、編制年月;
2. 扉頁：寫明編制單位法定代表人、技術總負責人、項目總負責人的姓名，并經上述人員簽署或授權蓋章;
3. 設計文件目錄
4. 設計說明書
1) 工程概況
①工程名稱、工程地點、工程建設單位、建筑設計單位、建設監理單位(如確定);建筑物棟數、幕墻頂標高、建筑層數、幕墻面積、主要幕墻類型描述等;幕墻結構設計使用年限;
②主體結構形式。
2) 設計依據
① 建設單位提供的建筑、結構、節能等的設計文件;
② 風洞試驗報告(若有);
③ 本專業設計所執行的主要法規和采用的主要標準(包括標準的名稱、編號、年號和版本號)。
3) 建筑所在地的基本風壓值、雪荷載值、地震設防烈度、地面粗糙度。
4) 主要材料
①主要材料應說明材質、規格、主要物理性能參數及技術要求;
② 選用的新材料，則必須在圖紙中詳細注明該材料的技術要求。
5) 主要性能指標
包括幕墻的抗風壓性能、水密性能、氣密性能、平面內變形性能、綜合傳熱系數、遮陽系數、可見光反射比等熱工和光學指標要求，以及可開啟面積比的控制值。明確幕墻的隔聲、耐撞擊、承重力等幕墻相關規范規定的幕墻性能指標要求。
6) 防火設計
7) 防雷設計
8)預埋件或后置埋件（詞條“后置埋件”由行業大百科提供）要求
9) 設計對施工工藝的要求
10) 幕墻使用及維護要求
5 .設計圖紙
1)平面圖
①標注出建筑軸線，主體結構柱位置、主體邊梁及與幕墻相關的結構梁的輪廓線及清晰的幕墻邊緣輪廓線;
②注明主要建筑功能的平面布局、房間使用功能等與幕墻相關的信息;
③詳細標注軸線總尺寸、軸線間尺寸、幕墻外輪廓尺寸、門窗（詞條“門窗”由行業大百科提供）或洞口尺寸等;
④表示幕墻平面所在層數、標高等關鍵信息，對于標準層平面可共用一張平面圖，但須表明層次范圍與標高;
⑤標注幕墻平面分格尺寸、幕墻與主體結構的定位關系，標注出軸線、柱、結構梁、主要坐標控制點等位置的控制尺寸;
⑥圖紙名稱、比例。
2) 剖面圖
① 剖視位置應選在層高不同、層數不同、內外部空間比較復雜、具有代表性的部位;建筑空間局部不同處以及平面、立面均表達不清的部位，可繪制局部剖面;
② 應準確繪制幕墻、墻、柱、軸線、軸線編號等信息;
③ 應準確標注建筑總高度、樓層位置輔助線、樓層數和標高以及關鍵控制標高;
④ 節點詳圖索引;
⑤ 圖紙名稱、比例。
3) 立面圖
① 應繪制所有幕墻立面圖，標注主要幕墻材料名稱、材質及規格(或代號);
② 立面圖應標明兩端軸線編號和主要控制軸線編號;
③ 立面轉折較多且造型復雜的立面，應繪制立面展開圖，在轉折位置應注明轉折線及轉折角度等信息，并準確注明轉角處或關鍵部位的軸線與立面交接的位置;
④ 應反映各幕墻系統的立面分格、開啟窗位置、通風百葉窗位置、消防逃生窗的位置、清洗輔助裝置位置等等;
⑤ 應反映立面外輪廓線及突出幕墻的雨篷、格柵、裝飾條等的輪廓位置;
⑥ 應準確標注建筑總高度、樓層位置輔助線、樓層數和標高以及關鍵控制標高;
⑦ 可根據復雜性，必要時另附立面圖的大樣索引圖;
⑧ 圖紙名稱、比例。
4) 局部大樣圖
① 包括各類幕墻系統的局部大樣;防火分區、變形縫區、轉角等重要部位的局部大樣;復雜立面根據需要可全部展開局部大樣;
② 局部大樣圖應包含局部立面展開圖，局部的平面圖，墻身詳圖;
③ 應準確繪制幕墻的平立面分格，標注幕墻材料名稱、材質及規格(或代號);
④ 應準確標注幕墻的外形尺寸、與主體結構的關系尺寸、與軸線及建筑層高的定位尺寸，異形幕墻可由空間坐標尺寸定位;
⑤ 節點詳圖索引;
⑥ 圖紙名稱、比例。
5) 節點詳圖
① 包含不限于各類幕墻系統節點構造、幕墻與主體結構連接的節點詳圖、不同幕墻的交接處的節點詳圖、上下收口、陰陽轉接處節點詳圖、開啟窗、百葉窗的節點詳圖、幕墻防火、防雷節點詳圖、變形縫構造節點詳圖等，復雜部位宜以三維圖補充表達構造細部;
② 標注各部件外型尺寸、主要的裝配尺寸及定位控制尺寸，標注材料名稱、材質及規格(或代號);
③ 圖紙名稱、比例。
6) 型材截面圖
① 主要鋁合金型材的外形尺寸，厚度尺寸;
② 注明鋁合金型材的密度、材質及表面處理方式;
③ 圖紙名稱、比例。
7) 計算書
① 幕墻計算書包含結構計算書和節能計算書兩部分;
② 幕墻結構計算結果應準確并滿足規范各項限值的要求，內容應完整齊全，條理分明，各項計算應列出計算步驟，計算書中的文字和圖表要清晰明了，計算書應整理成冊;
③ 結構計算書中，應相應繪出幕墻計算單元示意圖、計算簡圖，型材截面列出起控制作用部位的荷載取值及荷載或內力組合值;
④ 可采用軟件進行分析計算。在設計計算書中注明所采用計算程序的名稱、版本號等信息;
⑤ 設計計算書應校審，并由設計、校對、審核人(必要時包括審定人)在計算書封面上簽字，作為技術文件進行審查和歸檔。
