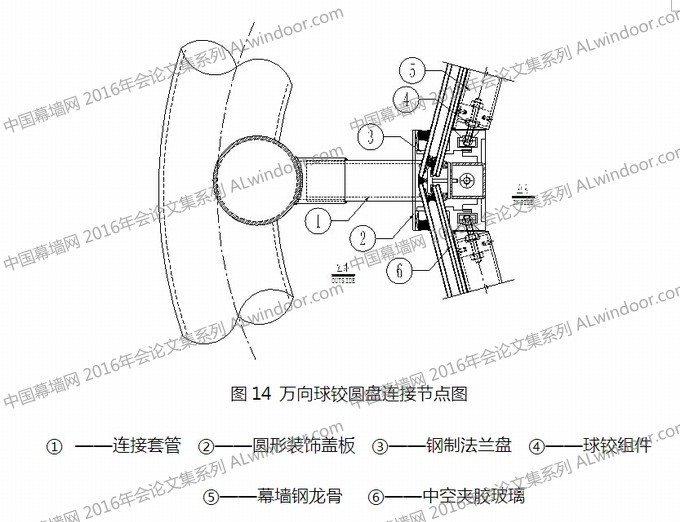

3、鋼制法蘭盤與主體鋼結構連接套管采用兩段不同直徑的鋼管套接，可以實現垂直于幕墻面進出向的調節，保證了施工安裝的精度，使得幕墻曲面擬合更為順滑。
萬向球鉸接圓盤系統的優點在于：a.由于龍骨連接點處不一定為平面，采用了萬向球鉸接法很好的解決此問題;b.外觀美，連接不受角度的影響，連接角度在140°-180°之間任意變化;c.零配件在公司內批量加工，精度高，質量好，現場安裝方便，縮短施工周期。
3.4、玻璃的安裝連接

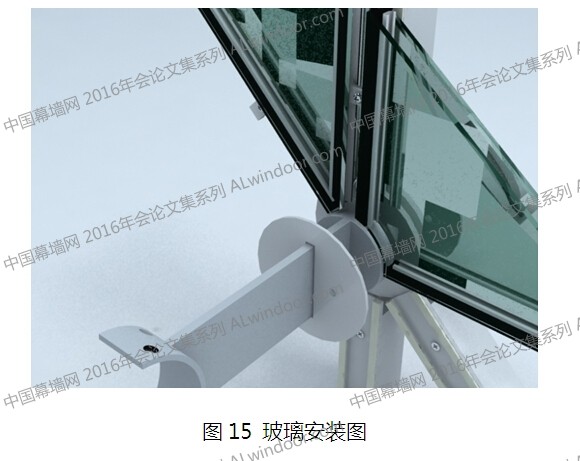

三角形玻璃采用6+1.14pvb+6+12A+8Low-e中空夾膠玻璃配置，在安裝玻璃前，先將鋁合金（詞條“鋁合金”由行業大百科提供）支撐板(穿橡皮條)通過M5×30奧氏體不銹鋼螺栓與60×60×4鋼方管連接，螺栓間距不大于350㎜;然后通過鋁合金壓塊將玻璃板塊固定于組合龍骨上，玻璃采用特殊中空隔條處理，減少了常規玻璃鋁合金付框的配置;玻璃安裝完成后，再安裝圓形裝飾蓋板，既起到裝飾作用，也可以防止處于反掛部位玻璃下墜。在玻璃與其它硬質構件間均設置柔性墊塊，防止玻璃受力不均或破損。在沒有龍骨連接的玻璃邊位置，采用耐候密封膠進行兩板塊間的密封處理。
四、 藤條板的設計、加工及安裝
藤條板的使用賦予了西班牙館外立面獨特的建筑肌理，板型的選擇和排布既適應了建筑的裙擺造型，也突出了建筑古樸、自然的風格，代表了中國和西班牙兩國共通的古老民間工藝，豐富了世博會展館的城市交流的內涵。

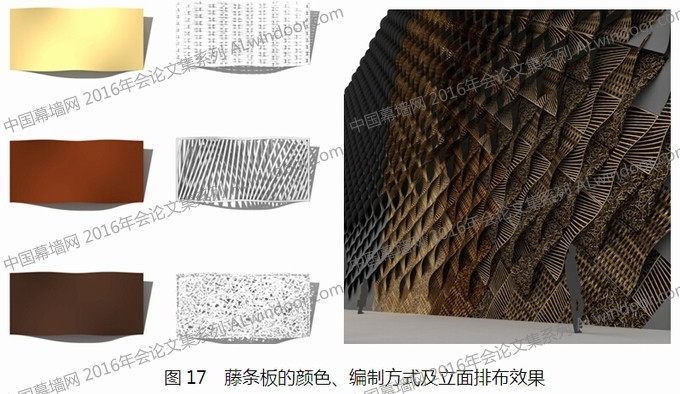

西班牙館外墻采用了三種不用顏色和編制方式的藤條板分別組合，翹曲（詞條“翹曲”由行業大百科提供）的板型組成波浪起伏的立面，如同舞者飛揚的裙邊(圖17)。 深淺各異的藤板是在山東賓州純手工編制制作完成的，不經過任何染色，藤條用開水煮5小時可變成棕色，煮9小時接近黑色，這就是這些藤板色彩不一的秘訣。：

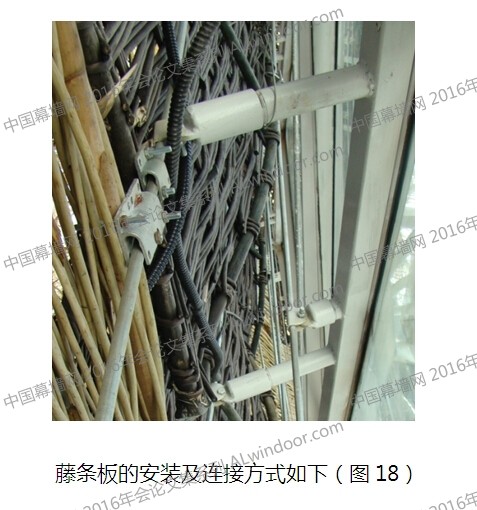

A、可調節長度的組合鋼套管按照藤板排布規律焊接在異型玻璃幕墻的龍骨、球鉸圓盤或主體鋼結構上。由于藤板魚鱗異型排布，鋼管的長度也有所區別，組合套管的形式可以方便施工過程的微調;
B、表面經過氟碳噴涂（詞條“氟碳噴涂”由行業大百科提供）的碳鋼棒采用夾具夾緊在鋼撐管的前端頭，鋼棒的布置通過計算機三維輔助進行定位及排布;
C、碳鋼棒與藤板采用碳鋼夾具夾緊;
D、每塊藤板在立面上的排布均按照建筑設計進行了嚴格的編號。顏色若出現較大差異和變化均需進行更換和替換。
五、 結語
萬向球鉸圓盤節點系統是本工程的重點工藝，其很好地解決了曲面擬合及異形板塊施工安裝的難題，而新型編制藤條板的使用更是讓西班牙館具有了獨特的人文和歷史情懷。玻璃幕墻及藤條板的連接系統均采用螺栓、夾具、套管等機械化工藝，所有構件工廠加工、現場組裝，既提高了構件質量，也簡化了現場工藝，縮短了施工工期。球鉸圓盤及鋼棒夾具等結構構件均為可拆卸設計，便于世博會結束后場館的拆除或異地重建，也便于藤條板及玻璃板塊的維護更換，提高了建筑材料的重復利用率，體現出西班牙館綠色、環保的精品建筑理念。
附錄：世博會西班牙館獲得相關獎項
2010年英國皇家建筑師學會國際建筑大獎
2010年江蘇省建筑裝飾優質工程
2010年上海建筑裝飾優質工程
2010年全國建筑裝飾工程裝飾獎
