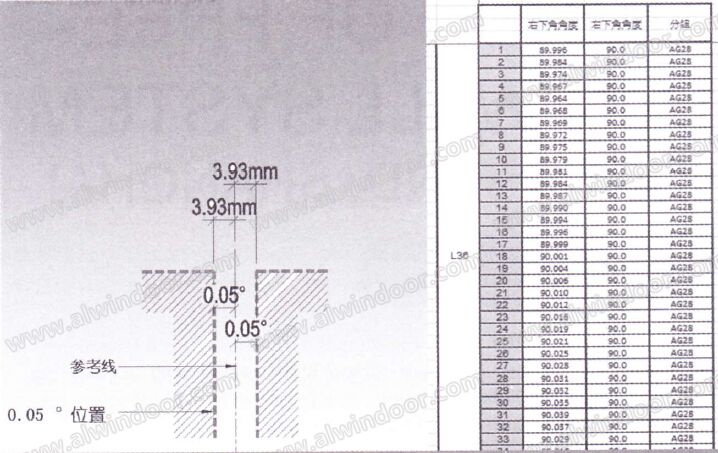

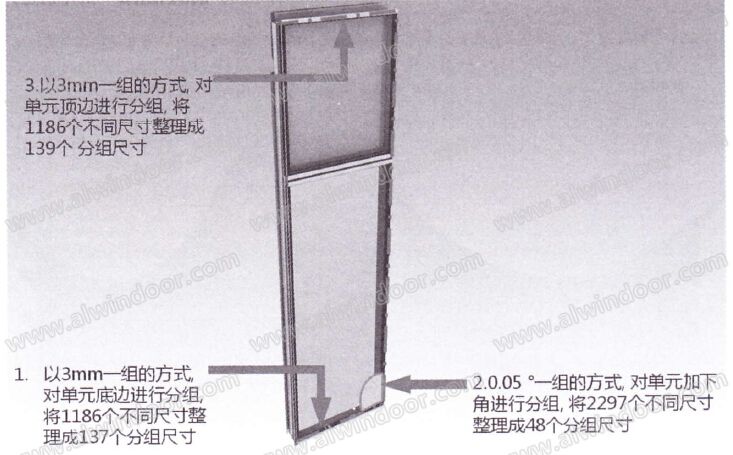

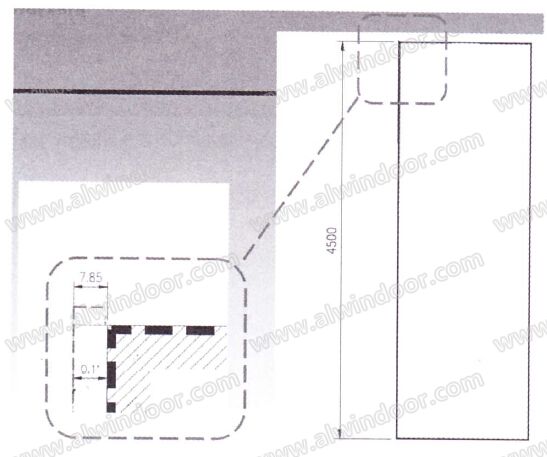

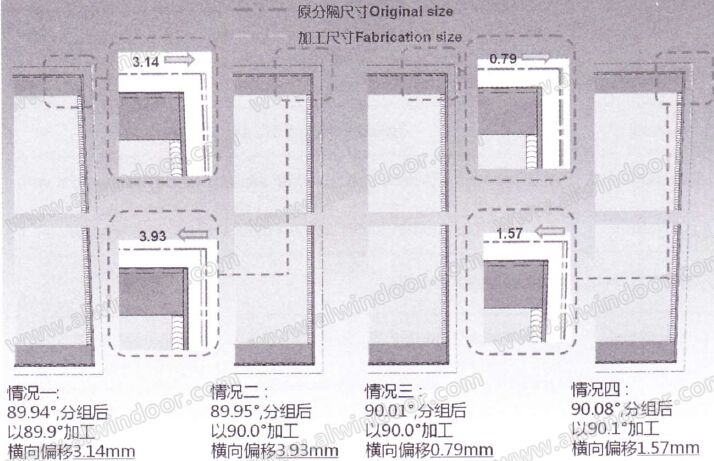

整合上述各項考慮,利用單元底邊長度,右下角角度,及頂邊長度三個數據進行一次完整的分組主樓單元體由原本2140個不同尺寸,整合為1607個分組,在確保建筑特色的同時,亦可減低生產方面的壓力。
3、空閫曲面幕墻的現場安裝

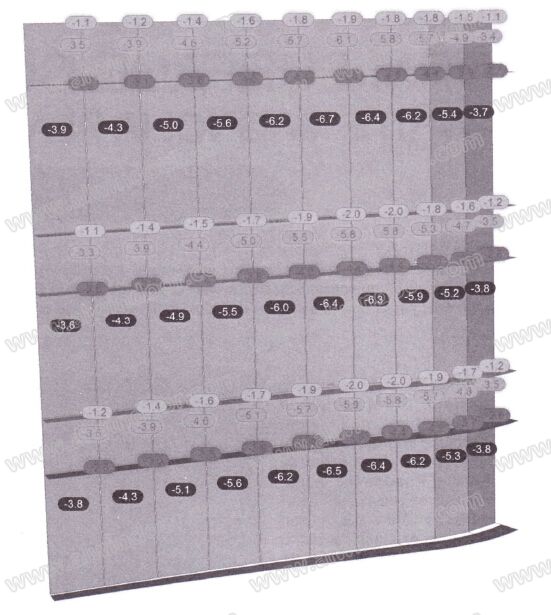

通過對系統的分析和中和,單元體之間的接縫尺寸會有所變化,在室內可視35m高的位置范圍內,原本⒛mm的接縫最多會擴大至20,7mm(3,7mm),但這不會影響系統性能和效果。單元體在現場安裝時,因主樓本身的曲面設計,單元體多數須以冷彎方式安裝,此工序?qū)卧w上每一個構件的影響都不同。實際施工前,我們可以在模型內定義不同的控制點,提取相關數據作分析黑色為單元本身冷彎深度,最大約67mm。紫色為可視玻璃的冷彎深度,最大約4,8mm。藍色為層間玻璃的冷彎深度,最大約2mm。綠色為單元掛碼位置,最大偏移約58mm。

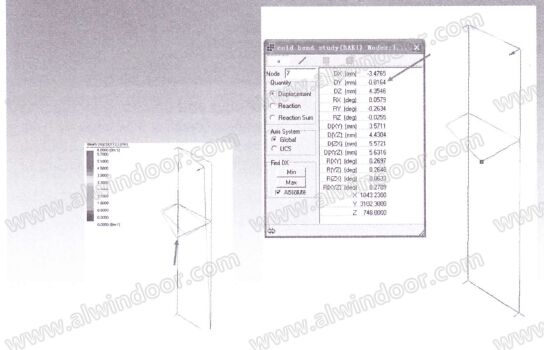

另一個影響是系統上的遮陽板j因遮陽板的固定點在單元立柱上，所以冷彎過程會使遮陽板的位置出現上下,及前后偏差。利用有限元分析技術,仿真冷彎后單元幾何變化,可找出遮陽板的尺寸偏差,如下圖中所示。
通過以上方式,我們很好的解決了空間曲面幕墻索遇到的各種問題。經過現場的實踐表明,這種設計方法和施工方式,不僅充分的滿足了建筑效果需要和現場施工的質量效率需要,還為業主節省了大量的成本,可以說取得了非常好的經濟效益。
