本篇文章內(nèi)容由[中國(guó)幕墻網(wǎng)]編輯部整理發(fā)布：
4 EPS板的打磨
EPS板粘貼固定后需靜置24h才能進(jìn)行打磨，以防EPS板移動(dòng)。打磨用專用的搓抹子將板邊的不平之處磨平，消除板間接縫的高低差，打磨時(shí)散落的EPS碎屑隨時(shí)清理干凈。板縫間隙>1.6mm時(shí)應(yīng)用EPS板條填實(shí)后磨平。
EPS板的打磨：

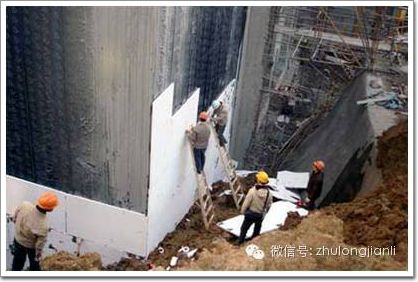

地下室外墻保溫：
外墻聚苯板鋪貼：
5 網(wǎng)格布的鋪設(shè)
通常采用二道抹面砂漿（詞條“抹面砂漿”由行業(yè)大百科提供）法。用不銹鋼抹子在EPS板表面均勻涂抹面積略大于一塊網(wǎng)格布的抹面砂漿，隨即將網(wǎng)格布?jí)喝肽嫔皾{中，待砂漿稍干至可碰觸時(shí)，立即用抹子涂抹第二道抹面砂漿,將網(wǎng)格布埋在兩道抹面砂漿的中間。全部抹面砂漿和網(wǎng)格布鋪設(shè)完畢后，靜置養(yǎng)護(hù)3d，方可進(jìn)行下一道工序的施工。
二道抹面砂漿法鋪設(shè)網(wǎng)格布：
耐堿玻璃纖維網(wǎng)格布：
標(biāo)準(zhǔn)型:重量≥160g/m2、網(wǎng)格4×4、破斷強(qiáng)度≥1300N/125px;加強(qiáng)型: 重量≥280g/m2、網(wǎng)格5×6、破斷強(qiáng)度≥2000N/125px
6 飾面層的選擇
EPS復(fù)合式外墻保溫層屬于輕質(zhì)、柔性的保溫構(gòu)造,飾面材料采用涂料屬“柔-柔”搭配，外保溫體系自重約10kg/m2;而磁磚面層外保溫自重可達(dá)50kg/m2以上，即便用附加錨栓或埋入法來(lái)確保磁磚與保溫層間的附著安全性，但“柔性基底-剛性面層”的構(gòu)造缺陷仍然明顯，磁磚背面的冷凝水易發(fā)生凍融破壞，溫濕應(yīng)力（詞條“應(yīng)力”由行業(yè)大百科提供）導(dǎo)致磚縫處面層開(kāi)裂較難避免。EPS復(fù)合式外墻保溫層的飾面層應(yīng)優(yōu)先選用高彈性涂料，飾面材料為石材應(yīng)采用“干掛法”施工。
涂料飾面層：
瓷磚飾面層：
7 門窗洞口及陽(yáng)角的處理
門窗（詞條“窗”由行業(yè)大百科提供）洞口角部的聚苯板，應(yīng)采用整塊聚苯板切割出洞口，不得用碎(小)塊拼接。鋪設(shè)網(wǎng)格布時(shí)，應(yīng)在洞口四角處沿450方向貼補(bǔ)一塊標(biāo)準(zhǔn)網(wǎng)格布(200×300mm)，以防止角部開(kāi)裂。
窗洞口聚苯板拼接：
門窗洞口的加強(qiáng)處理：
外墻保溫層的陽(yáng)角處宜采用護(hù)角條予以加強(qiáng)保護(hù)。
玻纖網(wǎng)PVC護(hù)角條：
二、 XPS擠塑板外保溫施工
擠塑板(XPS)是通過(guò)加熱擠塑而制成的硬質(zhì)泡沫材料。相對(duì)于EPS，XPS具有強(qiáng)度較高、導(dǎo)熱系數(shù)較小、隔汽性能較好、吸水性低等優(yōu)點(diǎn)。30mm厚的XPS保溫板，其效果相當(dāng)于50mm厚EPS聚苯板，120mm厚水泥珍珠巖。
擠塑板XPS的性能優(yōu)于EPS聚苯板，但價(jià)格也高出1倍以上,其施工工藝與EPS聚苯板基本相同。
擠塑型聚苯乙烯板XPS
常用規(guī)格900～1200×600,厚度20～60mm,密度30～40kg/m3
上一頁(yè)1234下一頁(yè)
作為重要的建筑節(jié)能技術(shù)，外墻外保溫受到了世界范圍內(nèi)的高度重視，各國(guó)均開(kāi)始了實(shí)際的對(duì)建筑墻體的節(jié)能指標(biāo)的實(shí)施工作。追根溯源，這一技術(shù)起源于上世紀(jì)40年代的瑞典和德國(guó)，至今已有70多年的歷史，經(jīng)過(guò)多年的實(shí)際應(yīng)用和在全球不同氣候條件下長(zhǎng)時(shí)間的
關(guān)鍵詞：建筑保溫 外墻保溫 節(jié)能保溫技術(shù) 保溫材料 隔熱技術(shù)
作為重要的建筑節(jié)能技術(shù)，外墻外保溫受到了世界范圍內(nèi)的高度重視，各國(guó)均開(kāi)始了實(shí)際的對(duì)建筑墻體的節(jié)能指標(biāo)實(shí)施工作。經(jīng)過(guò)多年的實(shí)際應(yīng)用和在全球不同氣候條件下長(zhǎng)時(shí)間的考驗(yàn)，證明采用該類保溫系統(tǒng)的建筑，無(wú)論是從建筑物外裝飾效果還是居住的舒適程度，
