表5 性能項一覽表
|
序號 |
主要內容 |
|
a |
范圍 |
|
b |
上部合頁承受靜態荷載 |
|
c |
承載力矩 |
|
d |
轉動力 |
|
e |
反復啟閉 |
|
f |
懸端吊重 |
|
g |
撞擊洞口 |
|
h |
撞擊障礙物 |
在試驗中，所用到的模擬窗規格及質量如表6所示：
表6 窗扇尺寸及質量
|
/ |
窗扇規格（寬X高），mm |
質量 kg |
備注 |
|
JG/T 125-2007 |
1300X1200 |
≤130kg |
/ |
|
1550X1400 |
＞130kg |
/ |

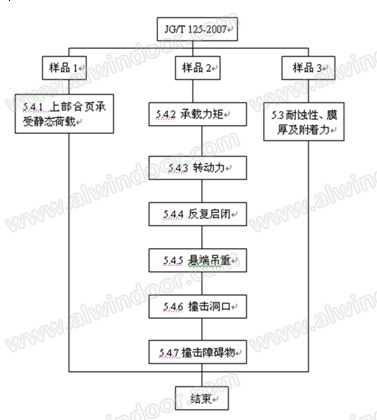

試驗流程具體如下：
a)范圍
適用于建筑平開門、內平開窗用合頁。
b)上部合頁承受靜態荷載
要求：承受相應的靜態荷載(拉力)后，均不能斷裂。靜荷載要求具體如表7所示：
表7 窗上部合頁承受靜態荷載
|
承載重量
代號 |
窗扇重量（kg） |
拉力F（N）(允許誤差+2%) |
承載重量
代號 |
窗扇重量（kg） |
拉力F（N）(允許誤差+2%) |
|
030 |
30 |
1250 |
120 |
120 |
3250 |
|
040 |
40 |
1300 |
130 |
130 |
3500 |
|
050 |
50 |
1400 |
140 |
140 |
3900 |
|
060 |
60 |
1650 |
150 |
150 |
4200 |
|
070 |
70 |
1900 |
160 |
160 |
4400 |
|
080 |
80 |
2200 |
170 |
170 |
4700 |
|
090 |
90 |
2450 |
180 |
180 |
5000 |
|
100 |
100 |
2700 |
190 |
190 |
5300 |
|
110 |
110 |
3000 |
200 |
200 |
5500 |
試驗方法：將合頁框上部件固定，對扇上部件施加靜荷載(使其受拉)。
注：上表是參考CEN/TS 13126-8《內平開下懸、下懸內平開和平開五金系統》中的數據，相較于CEN/TS13126-8，新增了30kg、40kg和50Kg三個重量等級的拉力值。
c)承載力矩
要求：一組合頁承受實際承重重量，并附加懸端外力作用后，窗(門)扇自由端豎直方向位置的變化值不應大于1.5mm，試件無變形或損壞，能正常啟閉。
試驗方法：將一組合頁按其承重承載重量安裝在相應尺寸試驗模擬窗上，扇開啟至90°±5°。用精度0.01mm位移測量儀在距扇上角部自由端扇框型材外側55-5mm處記錄初始位置(記為點A)讀數后，在此點延長線框材邊緣上施加垂直向下力500±10N，保持60+10s后卸載，60+10s后，再次對A點進行測量，計算變化值。
d)轉動力
要求：合頁轉動力不應大于10N。
試驗方法：緩慢地移動窗扇，測量運動過程中所施加的力。記錄在開啟和關閉過程中所需力的最大、最小值。(GB/T 9158-1988 6.1.3)
f)反復啟閉
要求：窗合頁反復啟閉25000次后，窗扇自由端豎直方向位置的變化值不應大于2mm，試件無嚴重變形或損壞。
試驗方法：將一組合頁按其承載重量裝在相應尺寸的試驗模擬窗上，在沒有撐擋的狀態下，通過測試機構將窗扇平開至 90°±5°位置，扇在回到關閉位置50㎜±5㎜處停止。試驗頻率250次/h~275次/h。反復啟閉前和完成后均對A點進行測量，計算變化量。
g)懸端吊重
要求：懸端吊重試驗后，窗扇不脫落。
試驗方法：將一組合頁按其承載重量裝在相應尺寸的試驗模擬窗上，將窗扇開啟到90°±5°，在距窗扇自由端型材外邊緣55-5mm處的中心線上附加1000N±10N重力，保持5min。
h)撞擊洞口
要求：過重物的自由落體進行窗扇撞擊洞口試驗，反復3次后，門窗扇不得脫落。
試驗方法：將一組合頁按其承載重量裝在相應尺寸的試驗模擬窗上，在沒有撐擋裝置的狀態下，將模擬窗扇從距測試基準面(撞到模擬墻的位置)450mm±10mm處，用繩子(非彈性（詞條“彈性”由行業大百科提供）)與模擬窗在距窗扇自由端型材外邊緣55-5mm處中間點相連接，通過一個10kg±0.05kg重物的自由落體使扇加速開啟，重物在距測試基準面前20mm±2mm停止運動。每次測試后必須讓模擬窗扇充分擺動，此試驗反復3次。
i)撞擊障礙物
要求：通過重物的自由落體進行窗扇撞擊障礙物試驗，反復3次后，門窗扇不得脫落。
試驗方法：將一組合頁按其承載重量裝在相應尺寸的試驗模擬窗上，在沒有撐擋(平開限位器)的狀態下，將模擬窗扇從距測試基準面200mm±10mm時,將10kg自由落體的重物用繩子(非彈性)與模擬門窗在距門窗扇自由段型材外邊緣55-5mm處中間點處相連接，使模擬門窗扇加速關閉。在重物距離測試基準面20mm±2mm時，模擬門窗扇撞到障礙物(剛性)，重物停止運動。每次測試后待模擬門窗扇擺動停止后，再進行下一次試驗。此試驗反復3次。
備注：在性能要求方面相較于JG/T 125-2000，JG/T 125-2007新增了懸端吊重、撞擊洞口和撞擊障礙物三個要求，這三個性能的要求和試驗方法均與EN 13126-8:2006中的7.3.5、7.3.6和7.3.8相同。這3個性能指標更保證了窗在實際使用過程中的安全性。
3、傳動鎖閉器篇
在歐洲標準中傳動鎖閉器現行版本EN13126-4：2008(2008年8月15日審核通過)取代了技術規范CEN/TS 13126-4:2004(2003年8月18日審核通過)，在這兩個版本中都未根據使用場合的不同，將傳動鎖閉器進行區分;在檢測方面，如EN 13126-3：2011中的一樣，其將反復啟閉與強度（詞條“強度”由行業大百科提供）試驗進行了分離，不再在同一個樣品上進行。在國內，JG/T 126-2000《聚氯乙烯(PVC)門窗傳動鎖閉器》中雖在分類中分為了推拉傳動鎖閉器類和平開傳動鎖閉器類，但二者無論要要求還是在試驗方法上都是一樣的。在對其修訂時，就進行了明顯區分并根據使用門窗類型的不同最終形成了兩個標準即適用于建筑平開門窗，上懸窗、下懸窗等用的JG/T 126-2007《建筑門窗五金件 傳動鎖閉器》和適用于建筑推拉門（詞條“推拉門”由行業大百科提供）窗用的JG/T 215-2007《建筑門窗五金件 多點鎖閉器》，并新增了對連桿式傳動鎖閉器的要求。
CEN/TS 13126-4:2004、EN 13126-4:2008與JG/T 126-2007相關性能項要求的如表8所示：
表8 各標準中所需檢測性能項目一覽表
|
代號 |
性能項 |
CEN/TS 13126-4：2004 |
EN 13126-4：2008 |
JG/T 126-2007 |
|
a |
范圍 |
/ |
/ |
/ |
|
b |
強度 |
驅動部件 |
齒輪式 |
▲ |
▲ |
▲ |
|
連桿式 |
X |
X |
▲ |
|
鎖閉部件 |
▲ |
X |
▲ |
|
c |
反復啟閉 |
▲ |
▲ |
▲ |
|
備注：
1、“/”內容具體見后續的詳細說明內容，“▲”表示標準中對該性能有要求，“X”表示標準中無此項要求。 |
三個標準中對模擬窗扇的尺寸規格的要求如表9所示：
表9 窗扇尺寸要求
|
對應標準 |
窗扇規格（寬X高）mm |
備注 |
|
CEN/TS 13126-4：2004 |
無 |
|
|
EN 13126-4：2008 |
600X1200 |
對于窗 |
|
900X2300 |
對于落地窗 |
|
JG/T 126-2007 |
750X1500 |
鎖閉器長度L≤1500mm |
|
900X2300 |
鎖閉器長度L＞1500mm |

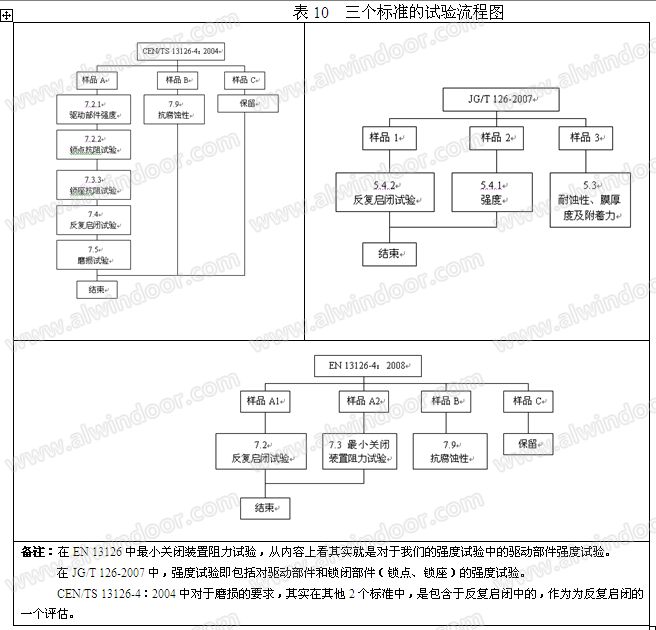

這三個標準的試驗流程圖如表10所示：
三個標準的性能要求和試驗方法分析具體如下：
a) 范圍
EN 13126-4：2008：
