一、前言
建筑欄板是供人在正常使用建筑物時防止墜落的防護措施，是一種板狀護欄設施，封閉連續。一般用在陽臺、屋面女兒墻、樓梯、大堂等部位，高度一般在1米左右。常用欄板按材料分為鋼、不銹鋼、玻璃、金屬板、鋼筋混凝土板五種 。近年來，玻璃欄板在室內外得到大量應用，《建筑玻璃應用技術規程》JGJ113對玻璃欄板的應用有詳細的規定。但在實際使用中，仍然存在不按規程使用，對標準、規程理解混亂甚至錯誤的現象，有些玻璃欄板的應用存在安全隱患。本文結合工程實踐，依據標準、規程對玻璃欄板應用技術要點給予闡述，對工程中暴露出新問題提出作者的看法，供工程應用中參考。
二、玻璃欄板的分類
玻璃欄板不同于玻璃隔斷，實際工程中存在將玻璃欄板與玻璃隔斷混淆的問題。玻璃欄板的高度一般多為1100mm左右，個別也有高度超過1500mm，甚至更高的，但很少有“頂天立地”的玻璃欄板，即玻璃欄板很少將欄板兩側的空間形成封閉式的分開。玻璃隔斷的高度一般較高，有些是封閉式玻璃隔斷，個別有些玻璃隔斷高度較低，與玻璃欄板高度相近，高度大約為1100mm左右，視覺看起來與玻璃欄板相似，但玻璃欄板與玻璃隔斷有本質區別。玻璃隔斷由于其兩側處于同一平面上，無臨空面，人站在玻璃隔斷前無臨空感，感到很安全，即人站在玻璃隔斷前有安全感。由于玻璃隔斷的兩側地面在同一水平面，既使人體與玻璃隔斷發生碰撞，也不存在玻璃和人體高空墜落的問題。因此玻璃隔斷的應用技術要求是：一、如何保證人不撞到玻璃隔斷上;二、人與玻璃隔斷發生碰撞時，玻璃隔斷不破裂，即玻璃板不會給人體帶來刺穿傷或切割傷。做到這兩點可將玻璃隔斷可能對人體的傷害降到最低，使用中的安全性是非常高的。玻璃欄板的兩側一般不處于同一平面上，有一側是臨空面，人站在玻璃欄板前有臨空感，感到不安全，即人站在玻璃欄板前有不安全感。由于玻璃欄板的兩側地面不在同一水平面，當人體與玻璃欄板發生碰撞，存在玻璃和人體高空墜落的問題。因此玻璃欄板的應用技術要求是：一、增加人站在玻璃欄板前的安全感;二、避免人撞到玻璃欄板上;三、人與玻璃欄板發生碰撞時，玻璃欄板不破裂，即玻璃板不會給人體帶來刺穿傷或切割傷;四、人與玻璃欄板發生碰撞時，即使玻璃欄板破裂，不發生玻璃欄板或人體高空墜落。做到這四點可將玻璃欄板可能對人體的傷害降到最低，使用中的安全性也是非常高的。

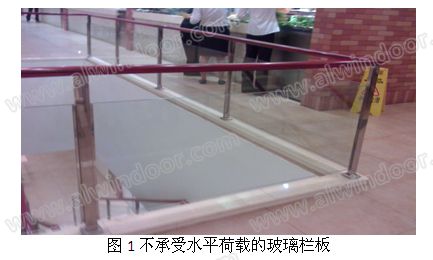

玻璃欄板使用中主要承受人體的推、拉、依、靠，室外使用的玻璃欄板還要承受風荷載，有地震設防要求的地區還要承受地震作用。在《建筑玻璃應用技術規程》JGJ113中將人體的推、拉、依、靠荷載定義為玻璃欄板承受的水平荷載，并依據玻璃欄板是否承受人體的推、拉、依、靠這種水平荷載將玻璃欄板分為兩類，一類是不承受水平荷載的玻璃欄板，這種玻璃欄板有獨立的欄桿系統，如有立柱，有扶手，玻璃欄板只是作為欄桿系統的鑲嵌面板使用，見圖1。這類玻璃欄板的特點是：1.獨立的欄桿系統會降低人的臨空感，增加人站在玻璃欄板前的安全感;2.獨立的欄桿系統避免了人體與玻璃欄板的碰撞;3.人體的推、拉、依、靠作用在欄桿系統上，即使玻璃欄板發生破裂，不會發生人體的高空墜落，也降低了玻璃欄板發生高空墜落的概率，因為玻璃欄板沒有承受人體的推、拉、依、靠。

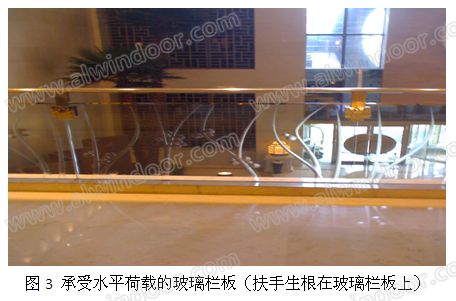

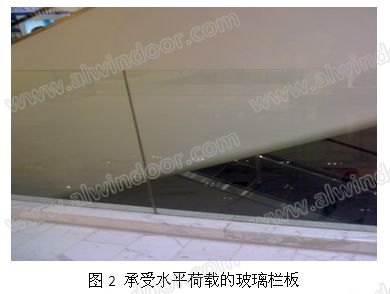

另外一類是承受水平荷載的玻璃欄板，這種玻璃欄板沒有獨立的欄桿系統，玻璃欄板直接生根在地板上，沒有立柱，有些沒有扶手，見圖2;有些即使有扶手，扶手也是生根在玻璃欄板上，見圖3，人體的推、拉、依、靠作用在玻璃欄板上。這類玻璃欄板的特點是：1.沒有獨立的欄桿系統會增加人的臨空感，因為玻璃欄板透明，且給人的印象易碎，人站在玻璃欄板前沒有安全感;2.沒有獨立的欄桿系統就存在人體與玻璃欄板的碰撞，并由此產生玻璃欄板傷人事件;3.人體的推、拉、依、靠作用玻璃欄板上，如果玻璃欄板發生破裂，會造成人體的高空墜落，也增加了玻璃欄板發生高空墜落的概率，因為玻璃欄板承受人體的推、拉、依、靠。
綜上所述，承受水平荷載的玻璃欄板無論是給人的安全感還是其客觀上的安全性都要比不承受水平荷載的玻璃欄板低很多，因此在《建筑玻璃應用技術規程》JGJ113中對承受水平荷載的玻璃欄板設計使用做出了較為嚴格的規定和限制。
三、承受水平荷載玻璃欄板應用技術要點
