1 前言
粉末涂料以其經(jīng)濟(jì)、環(huán)保、高效、性能卓越等諸多優(yōu)點(diǎn)受到人們的青睞，經(jīng)過粉末涂裝的鋁型材除具有較高的耐蝕性外，還具有色彩多樣化、表面質(zhì)感好等諸多優(yōu)點(diǎn)，與各種顏色的建筑外墻涂料相呼應(yīng)，以適應(yīng)不同的建筑物風(fēng)格。為了使涂膜可以適應(yīng)大多數(shù)環(huán)境，更有效的拓寬鋁材的應(yīng)用環(huán)境，因此對(duì)粉末涂料涂膜的各項(xiàng)性能有了更高的要求。
影響粉末涂料性能的主要因素有：樹脂體系、顏填料（詞條“填料”由行業(yè)大百科提供）和助劑。粉末涂料之所以能在鋁合金型材上得到廣泛的應(yīng)用，與它豐富多彩的顏色是分不開的，雖然粉末涂料能夠提供無數(shù)種顏色，但并不是所有的顏料在戶外都有很好的耐久性（詞條“耐久性”由行業(yè)大百科提供），特別是對(duì)于戶外鋁合金門窗用粉末涂料而言，顏料的選擇是十分重要的，這就要求這些顏料具有極佳的耐光性能，只有這樣才能保證涂層較長(zhǎng)時(shí)間的不變顏色;對(duì)于煙囪、高溫蒸氣管道、熱交換器、發(fā)動(dòng)機(jī)部位及排氣管等方面，要求顏料具有極佳的耐溫性能及耐沸水性能。
本文對(duì)幾種黑色顏料進(jìn)行了耐溫性能、耐沸水和人工加速老化方面的試驗(yàn)，從而找出較適合戶外粉末用的黑色顏料。
2 實(shí)驗(yàn)部分
2.1 原料
儀器：人工加速老化儀(UVB313);高壓鍋;色差儀;光澤儀; 基材：0.5mm厚標(biāo)準(zhǔn)鋁板。
顏料：1-14號(hào)黑色顏料。
2.2 試驗(yàn)方法
2.2.1 樣板的制備
按照戶外粉配方對(duì)不同黑色顏料配料、擠出、磨粉、噴涂和烘烤，并做好標(biāo)記。
2.2.2 測(cè)試方法
耐溫性能：測(cè)定不同固化溫度對(duì)黑色顏料耐溫性能的影響;耐沸水性能：測(cè)定高壓鍋水煮1h后涂膜變色、失光程度以及板面變化情況;人工加速老化：測(cè)定人工加速老化后涂膜的變色、失光及板面變化情況。
3 實(shí)驗(yàn)結(jié)果與討論
3.1 耐溫性能
將噴涂好的鋁板分別放入180℃、200℃和260℃烤箱烘烤10min，首先分別測(cè)光澤;以200℃/10min板為標(biāo)準(zhǔn)，計(jì)算出其保光率;其次以200℃/10min板為標(biāo)準(zhǔn)板分別測(cè)出200℃/180℃色差和200℃/260℃色差，記錄數(shù)據(jù)。 1-14號(hào)黑色顏料的耐溫性能如圖1所示：
從圖1可知，8號(hào)、9號(hào)和10號(hào)黑色顏料耐溫性能最好，5號(hào)、7號(hào)和14號(hào)黑色顏料耐溫色差較大，其余黑色顏料明顯較差，不能考慮作為鋁型材用粉末涂料黑色顏料。
3.2 耐沸水性能
將200℃/10min試驗(yàn)板放在壓力鍋中，并注入蒸餾水，把蓋子蓋上并加熱壓力鍋，直到壓力鍋加壓針閥氣壓為0.1Mpa，蒸汽從閥門逸出開始計(jì)時(shí)，水煮1h后，取出試驗(yàn)板，用濾紙吸干，測(cè)其耐沸水變色色差及光澤，記錄數(shù)據(jù)并計(jì)算出保光率。

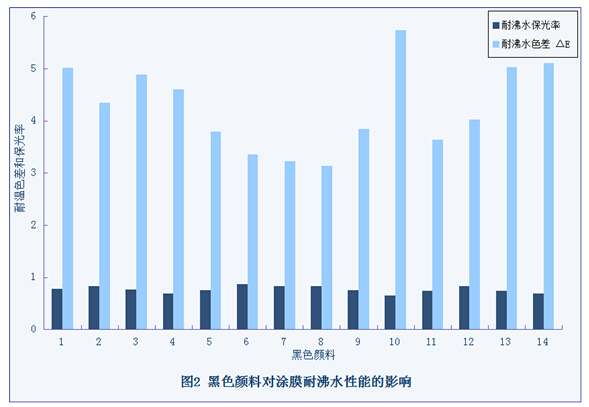

1-14號(hào)黑色顏料的耐沸水性能的影響如圖2所示：
由圖2可以看出，14種黑色顏料耐沸水保光率相差不大，但7號(hào)和8號(hào)黑色顏料耐沸水色差變化明顯比其余幾種黑色顏料要小。這是因?yàn)轭伭系募尤霑?huì)降低涂膜的內(nèi)聚力（詞條“內(nèi)聚力”由行業(yè)大百科提供）, 涂膜的附著力也隨之降低，從滲透性能上就表現(xiàn)為耐沸水性能相對(duì)變差。
3.3 人工加速老化

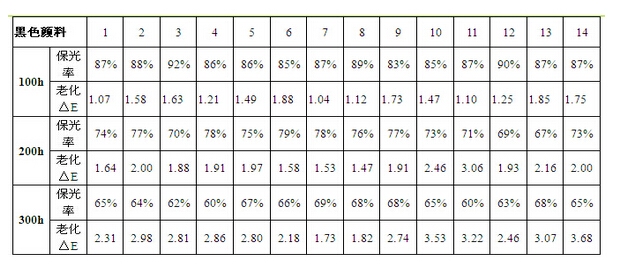

表1 黑色顏料的耐老化性能
將200℃/10min涂膜鋁板放入老化箱，分別測(cè)其100h、200h、300h時(shí)的色差及光澤并計(jì)算出保光率。1-14號(hào)黑色顏料的耐老化性能如表1所示。
由表1可知，在進(jìn)行300h耐老化試驗(yàn)后，14個(gè)樣品的保光率差別不大，而7號(hào)和8號(hào)黑色顏料色差明顯較小，故具有較好的耐老化性能。
4 結(jié)論
通過對(duì)14種黑色顏料的耐溫性能、耐沸水性能以及耐老化性能的對(duì)比，8號(hào)黑色顏料綜合性能好，適合做戶外粉末用的黑色顏料。
參考文獻(xiàn)
[1] 姜煒,黃鑫 ,有機(jī)硅（詞條“有機(jī)硅”由行業(yè)大百科提供）改性漆酚樹脂涂料耐沸水性能的研究[J].涂料工業(yè)，1998，4：41-42.
[2] 潘承武, 姚雅萍, 林旭,影響鋁塑板涂膜耐沸水性能的因素[J].涂料工業(yè)，2006，36(3)：41-43.【完】
南京市解放南路路邊，原來第一機(jī)床廠灰色的一片老式職工宿舍樓，最近陸續(xù)變成了亮黃色。這可不是一般的小區(qū)出新，而是德國(guó)化工巨頭巴斯夫在南京精心打造的首個(gè)節(jié)能示范項(xiàng)目。近日，在南京市和巴斯夫建筑節(jié)能合作簽約儀式上，巴斯夫（中國(guó)）有限公司建筑行
隨著鋁型材在裝飾行業(yè)的廣泛應(yīng)用，鋁型材表面處理技術(shù)也發(fā)展迅速。靜電噴涂和電泳涂漆是近年來發(fā)展較快，技術(shù)較先進(jìn)的鋁型材處理工藝之一。靜電噴涂的優(yōu)點(diǎn)：節(jié)省能源、環(huán)保、無污染、生產(chǎn)效率高，便于自動(dòng)化生產(chǎn)，產(chǎn)品色彩繁多，能滿足不同顧客色彩個(gè)性需
鋁型材的表面處理方式大體存在著陽極氧化、電泳涂裝及粉末噴涂三種處理方式，每一種方式都各有優(yōu)勢(shì)，占有相當(dāng)?shù)氖袌?chǎng)份額。
粉末噴涂存在著以下幾點(diǎn)顯著優(yōu)勢(shì)：
1 工藝較為簡(jiǎn)單，主要得益于生產(chǎn)過程中主要設(shè)備的自動(dòng)精度的提高，對(duì)一些主
