1 前言
在當(dāng)今城鎮(zhèn)商品房建筑和農(nóng)村自筑房當(dāng)中，
鋁合金門(mén)窗以顏色多樣，結(jié)構(gòu)、款式新穎美觀，
強(qiáng)度高、
水密性好等優(yōu)點(diǎn)深受廣大清費(fèi)者歡迎。但近年時(shí)有發(fā)生由于因施工安裝過(guò)程中未對(duì)
鋁型材做好相應(yīng)防護(hù)措施，。使用一段時(shí)間后，個(gè)別
鋁合金門(mén)窗型材出現(xiàn)局部異常
腐蝕現(xiàn)象，從而造成用戶(hù)、施工單位和
鋁合金型材生產(chǎn)廠(chǎng)家就此發(fā)生爭(zhēng)議。筆者根據(jù)多年工作中收集的一些
鋁合金門(mén)窗型材異常腐蝕現(xiàn)象資料，對(duì)造成異常腐蝕的原因進(jìn)行調(diào)查，并進(jìn)行簡(jiǎn)要分析，總結(jié)出一些可行的預(yù)防措施以和大家一起分享。
通過(guò)對(duì)各地異常腐蝕情況的現(xiàn)場(chǎng)調(diào)查與分析，經(jīng)分類(lèi)整理，鋁合金
門(mén)窗型材異常腐蝕現(xiàn)象大致可以分為以下三種：

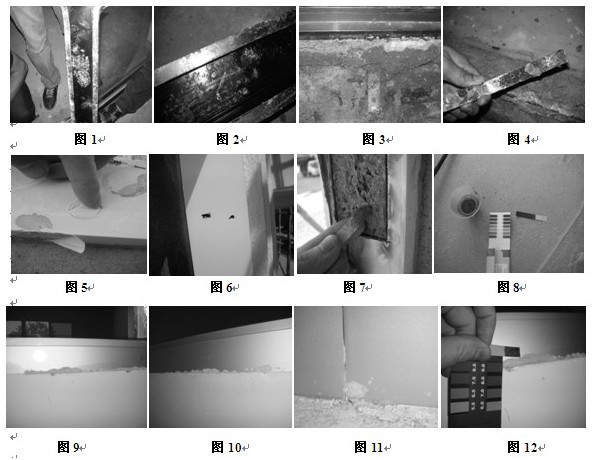

現(xiàn)象1：鋁合金門(mén)窗型材上滑、下滑、邊企貼墻一面邊角出現(xiàn)不規(guī)則、大小不一的異常腐蝕，部份腐蝕點(diǎn)處流出淺黃色粘液，邊緣有白色小顆粒腐蝕生成物（圖1， 2， 3）
現(xiàn)象2：鋁合金門(mén)窗型材
固定窗邊框方管型材非貼墻面出現(xiàn)表面涂層
剝落，部分剝落位置鋁
基體出現(xiàn)腐蝕穿孔（見(jiàn)圖5，6，7）
現(xiàn)象3：鋁合金
推拉門(mén)窗型材下滑靠地（窗臺(tái)）一面邊角出現(xiàn)不規(guī)則的大小不一的異常腐蝕，腐蝕點(diǎn)邊緣表面涂層鼓起，可以收集到白色小片狀的腐蝕生成物（見(jiàn)圖9， 10， 11）
2 鋁合金門(mén)窗型材異常腐蝕產(chǎn)生的原因調(diào)查分析
（1）經(jīng)過(guò)對(duì)出現(xiàn)上述異常腐蝕現(xiàn)象型材的取樣檢驗(yàn)測(cè)定：鋁合金化學(xué)合金成份、表面涂層的膜厚、
漆膜硬度和耐鹽酸、耐堿、耐
砂漿、耐
溶劑、耐
鹽霧腐蝕性、
耐候性等均未發(fā)現(xiàn)異常。

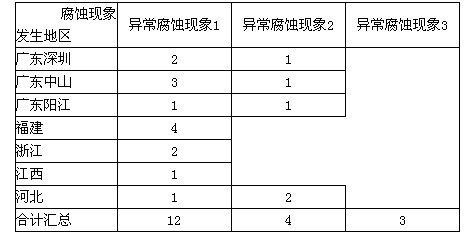

（2）經(jīng)過(guò)對(duì)上述3種異常腐蝕現(xiàn)象發(fā)生所在的地區(qū)及次數(shù)進(jìn)行整理，如下：
異常腐蝕現(xiàn)象1：在沿海省份，城市發(fā)生較為頻繁：廣東：6宗，福建：4宗，浙江：2宗：
異常腐蝕現(xiàn)象2：發(fā)生地點(diǎn)較為分散，以單個(gè)偶發(fā)分布形式出現(xiàn)：廣東：3宗，河北：1宗：
異常腐蝕現(xiàn)象3：發(fā)生地點(diǎn)較為分散，以單個(gè)偶發(fā)分布形式出現(xiàn)：江西：1宗，河北：2宗：
（3）根據(jù)對(duì)上述3種（發(fā)生異常腐蝕現(xiàn)場(chǎng)細(xì)節(jié)的調(diào)查，整理得出：
1）經(jīng)測(cè)定異常腐蝕（現(xiàn)象1）中流出的粘液PH值為5-6，試味覺(jué)感鹽味、有酸腥味；鋸開(kāi)型材檢查發(fā)現(xiàn)與墻體結(jié)合部份較潮濕，有
滲水現(xiàn)象（見(jiàn)圖1，3）。型材底面涂有瀝青（圖2），未見(jiàn)有型材安裝時(shí)防止擦傷的
保護(hù)膜及聚氨脂PH
發(fā)泡填縫料，固定型材的
鍍鋅鐵片
連接件也出現(xiàn)了嚴(yán)重腐蝕現(xiàn)象（見(jiàn)圖4）。取型材安裝部位墻體洞口砂漿進(jìn)行檢測(cè)，發(fā)現(xiàn)氯離子含有量在0.10%以上。經(jīng)查找文獻(xiàn)資料，結(jié)合以上調(diào)查，判斷認(rèn)為異常腐蝕（現(xiàn)象1）應(yīng)當(dāng)為墻體建筑過(guò)程中，使用了氯離子超標(biāo)的海砂砂漿相關(guān)。施工安裝鋁合金門(mén)窗時(shí)，雖考慮到其腐蝕性，在鋁合金型材與墻體接觸面涂了瀝青作
防腐處理，但未用保護(hù)膜進(jìn)行纏繞保護(hù)，施工搬運(yùn)過(guò)程中門(mén)窗邊角存在磕/碰傷，致涂層失去保護(hù)效果。安裝后墻體長(zhǎng)期受滲水潮濕環(huán)境影響，門(mén)窗邊角磕/碰傷處鋁基體長(zhǎng)期與墻體帶有氯離子的滲水接觸產(chǎn)生腐蝕；同時(shí)在安裝鋁合金門(mén)窗過(guò)程中打入了固定鐵釘，因螺絲未與鋁合金型材進(jìn)行
絕緣處理，形成微電流回路，加速了鋁合金型材的腐蝕。
2）經(jīng)鋸開(kāi)異常腐蝕（現(xiàn)象2）中方管型材，發(fā)現(xiàn)
腔體內(nèi)存在水泥狀填充物，并且潮濕滲水，測(cè)試滲水PH值為13（圖7， 8），調(diào)查原因分析后確定為：施工單位（或用戶(hù)）考慮加強(qiáng)該種方管型材的支撐強(qiáng)度，在方管型材中套入
槽鋼并將膠水混合水泥灌入型材內(nèi)腔中，（鋁合金型材由于
涂裝工藝限制，內(nèi)腔表面通常是無(wú)涂層的）使管內(nèi)鋁基體直接接觸強(qiáng)堿性的水泥滲水，產(chǎn)生堿性腐蝕，腐蝕過(guò)程中產(chǎn)生高溫致外表涂層
脫落（圖5），隨著時(shí)間延續(xù)直致腐蝕至外表面形成穿孔（圖6）。
3）經(jīng)測(cè)定異常腐蝕（現(xiàn)象3）中邊緣生成物的PH值為7-9（圖12），試味覺(jué)感堿味，鋸開(kāi)型材檢查發(fā)現(xiàn)安裝部位未纏繞防止擦傷的保護(hù)膜，墻體潮濕滲水，測(cè)試滲水PH值為9-11，經(jīng)觀查異常腐蝕位置均發(fā)生在型材的邊緣，中間部位未見(jiàn)腐蝕（見(jiàn)圖9，10，11）。通過(guò)以上調(diào)查認(rèn)為異常腐蝕（現(xiàn)象3）是鋁合金門(mén)窗施工安裝過(guò)程中未用保護(hù)膜進(jìn)行纏繞保護(hù)，搬運(yùn)安裝過(guò)程中邊緣磕/碰傷型材表面涂層，使鋁
基材長(zhǎng)期與強(qiáng)堿性的滲水接觸，產(chǎn)生的堿性腐蝕。
上一頁(yè)12下一頁(yè)
