1 引言
隨著空間索結構
玻璃幕墻的設計與施工技術的發展，許多新思想、新技術、
新材料和新工藝被開發出來，并成功應用到幕墻設計和制造上，從而使
建筑幕墻在近年來獲得飛速的發展，在建筑造型上得到了廣泛的應用。
作為不斷發展中的前沿建筑技術，索結構是一種活躍的結構類型。工程師充分發揮
鋼材抗拉性能好的特性，利用包括鋼棒、
扁鋼、高
強度冷拉鋼絲編織而成的鋼索等材料，布置出空間張拉結構體系。而人們根據不同的需要，在不同空間形態下表現出迥異的結構特點。
點支式玻璃連接技術因安全可靠的連接構造，廣泛應用于大跨度建筑空間。其
支承體系可靈活布置，并朝著大尺度、輕型化的方向發展。已從
剛架、
桁架、網架、玻璃肋等
剛性支承體系，發展到目前大量使用的基于
預應力張拉技術的柔性支承體系。
柔性結構體系與點支式玻璃結合使用，將二者輕盈、通透的共性發揮到極致，使建筑內外空間自然和諧的融為一體。
在實際工程中，空間
曲面玻璃面板的
支承結構系統，除異型
鋼結構外也可以通過索、 桿的空間合理布設，將鋼索擺放出個性鮮明的造型，形成合理的受力體系通過點支式玻璃連接系統來支承雙曲面玻璃
面板。
1.1 雙曲面玻璃建筑造型概況
北京長安中心位于北京市西城區南鬧市口大街，建筑面積為 ，地下三層，地上十四層，檐高 ，結構類型為
鋼筋混泥土筏板基礎，
框架剪力墻結構。 雙曲面玻璃建筑造型立面是不規則雙曲面玻璃與兩側直立面幕墻以及頂部玻璃
采光頂組合而成。
該項目是于2005年1月開始進場施工的，從結構安裝到玻璃安裝經過了五個多月的安裝過程，完成了全部安裝內容。在此過程中，我們對支承體系中的水平索桁架進行了1：1的
荷載試驗，對曲面上的單向單索幕墻部分進行了抗
風壓、
氣密、水密、
平面內

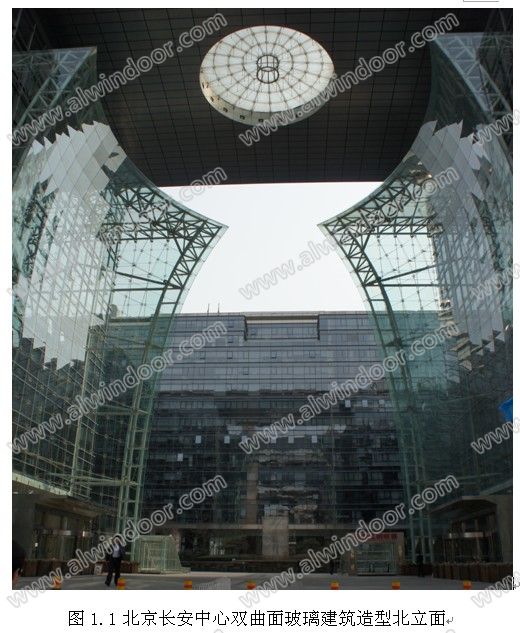

變形等物理性能進行了專項論證，確保其安全性能。該項目經過2005年至今整七年使用，性能和狀態良好，在此期間該項目經過了春夏秋冬、風雨、冷熱等大自然的考驗，仍然保持著很好的工作狀態。（如圖1.1）
1.2、雙曲面索結構玻璃幕墻結構構造特點
北立面入口兩側各采用一榀36.18m高的空間
彎曲三
角鋼管桁架
立柱，在立柱上部架設一榀24m跨度的空間弧形三角鋼管桁架
橫梁；從地面往上7.9m布置第一道魚尾式水平
拉索桁架，然后依次每隔6.9m布置三道魚尾式水平拉索桁架，拉索材質為高強
鋁包
鋼絞線；豎向從上至下每隔適當距離布置單根
不銹鋼拉索，拉索上、下兩端分別與三角鋼管桁架橫梁以及地面土建結構相連接，中間貫穿水平拉索桁架；采光頂靠近土建結構處同樣布置有一道空間三角鋼管桁架橫梁以整個幕墻結構自成體系，從而將幕墻結構產生的附加
內力消耗在結構自身內部，只將水平
風荷載以及豎向自重、
地震荷載等傳遞給土建結構（如圖1.2a、b）。 可以看出，本方案結構布置合理，傳力路徑清晰；所用
桿件較少，大多為鋼索，通透性好，索系造型優美，視覺效果良好，體現了本工程的新穎性和獨創性。
2、索結構的設計思路
建筑物北立面主入口采用結構形式新穎的大面積大跨度的柔索玻璃幕墻。結構由橫向水平鋼索桁架與豎向單索以及輕型鋼結構組合形成承受幕墻荷載的索網結構,索網結構可靠的
固定在主體建筑結構上。結構
標高為36.430，共十一層，在三、五、七、九層布置水平索桁架（如圖2-a、c），其水平跨度為24m。豎向為單向單索支承最大垂直跨度為8m（如圖2-b），幕墻結構的受力特征為豎向單索首先承受水平風荷載，再傳遞給橫向水平鋼索桁架，由橫向水平鋼索桁架交給鋼結構，最后傳遞到地面或者建筑
主體結構（如圖2-c、d）。
對于水平索桁架：三層選用兩根同時受力的φ30
鋁包鋼絞線，五層選用兩根同時受力的φ32鋁包鋼絞線，七層選用兩根同時受力的φ34鋁包鋼絞線，九層選用兩根同時受力的φ34鋁包鋼絞線；豎索選用φ22不銹鋼鋼絞線。
