江陰海達橡塑：推拉門窗用密封膠條的研制

來源:江陰海達橡塑股份有限公司　作者:* 　日期:2013-4-17
頁面功能【字體：大中小】【打印】【投稿】【評論】

　　摘要：本發明是為了解決推拉門窗用膠條的密封性和滑動性功能兼顧的問題。該膠條由三種以上的TPV共擠出，通過各功能的拆分組合實現了取代目前使用的絨毛條，具有密封，隔音，無污染，便于清洗的特點。
　　關鍵詞：滑動摩擦;滑動密封；節能；隔音；氣密；水密；污染

　　前言
　　隨著能源緊張，低碳時代的到來，國家針對門窗的各項性能如傳熱系數K值等提出了更高的要求，因此，高性能窗是建筑節能的大勢所趨。門窗行業現有的兩大類基本窗型是推拉窗和平開窗，而相比之下，平開窗是比較容易做到高性能的。

　　然而在使用上，人們更喜歡推拉窗啟閉方便的居家實用性，它既沒有平開外開窗掉扇的隱患，又不會像平開內開窗占用寶貴的室內空間，一般單扇的開啟面積較大，滿足通風需要。但是，傳統雙軌推拉窗由于兩個窗扇分別處于兩個不同軌道和不同平面內，這樣使其在外觀、氣密、水密、隔聲防噪、防塵、節能及安全性能上存在不足，難以滿足人們越來越高的要求。目前難點主要有兩個，一個是在推拉窗兩個拉扇之間隙縫，在閉合時如何保證良好的密封性；二是在窗扇和滑軌之間的縫隙，在滑動過程中不要有太大的阻力，在滑動過程中保持密封。目前常用的密封毛條存在如下幾個問題：

　　隔音
　　絨毛脫落，成為污染源
　　本身容易污染，難于清潔
　　滑動摩擦力偏大
　　潮濕環境中存在摩擦噪音
　　針對現用毛條的各種缺點，以及目前市場上本身存在的推拉窗產能，本文試圖通過一種更優秀的密封膠條來實現滑動門窗的動態密封，從而在保持現有推拉窗生產平臺的基礎上通過更換密封條改善上面提到的幾個問題。

　　一、新型密封膠條結構設計部分
　　1.1結構分析軟件
　　Cosmos軟件是美國SRAC（Structure Research and Analysis Corporation ）公司的產品，它具有計算速度快、解題時占用磁盤空間少、使用方便、分析功能全面、與其他CAD/CAE軟件集成性好等優點
　　1.2 密封條材料
　　符合建筑門窗、幕墻有密封膠條 GBT 24498-2009標準要求
　　TPV：粒狀，硬度shore A 55 DSM
　　TPV: 粒狀，硬度 shore D 40 DSM
　　SLIP COATING: 粒狀，硬度 shore D 40 三井
　　1.3檢測主要儀器設備
　　電子拉力機
　　塑料3復合線
　　邵氏A型硬度計
　　邵氏D型硬度計
　　1.4設計分析

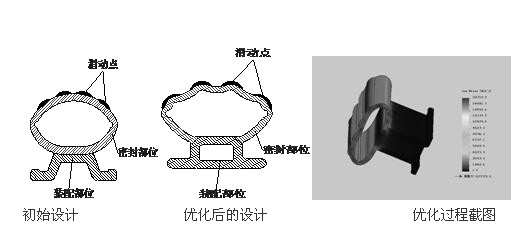

　　通常用的毛條結構相對簡單，但門窗必須考慮動態和靜態狀態相互作用及變化，在壓縮密封的結構中，“o”型是所有最佳方案的原型，通過驗證設計出如下的斷面，經過受力分析優化后得到新的截面。

　　初始設計優化后的設計優化過程截圖

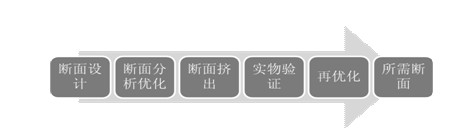

　　1.5設計驗證流程
　　門窗產品為了保證其使用特性，必須進行驗證。根據設計確認的斷面，設定材料；同時設計模具，出樣。具體流程如下：

　　1.6.摩擦力對比測試
　　根據需求解決摩擦力，提高推拉力的人性化必須降低目前的摩擦力，可通過對比測試。
