再談索結構點支式玻璃幕墻的設計與施工技術（中）

　　2.3  用以支承玻璃幕墻的索結構其索結構形狀的布置和索系的確定，可以根據具體工程項目確定，應考慮到邊緣結構的承受力和穩定性。

　　2.4  索桁架的矢高與跨度之比：

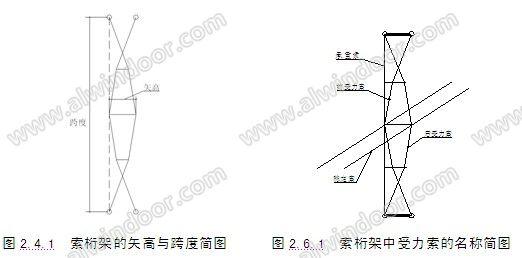

　　在雙層索系索結構點支式玻璃幕墻索桁架中受力索主要是承受風荷載，抵抗正負風壓及水平地震荷載作用下，其布置形式、體型尺寸，索桁架的矢高與跨度比的大小，預應力施加的大小都直接影響索桁架的剛度和幕墻的性能，索桁架的矢高與跨度比是雙層索系工作性能的重要幾何參數，根據索布置的不同形式一般對于玻璃幕墻，索桁架矢高可取跨度的1/10～1/20。（如圖2.4.1）

　　2.5  自初始預應力狀態之后的最大撓度與跨度之比：

　　雙層索系玻璃幕墻及曲面（鞍形）單層索網自初始預應力狀態之后的最大撓度與跨度之比不宜大于1/200。單層平面索網玻璃幕墻的最大撓度與跨度之比不宜大于1/45。張弦結構玻璃采光頂?shù)淖畲髶隙扰c跨度之比不宜超過1/200。

　　2.6  索內預應力值確定時需要考慮的因素：

　　預應力懸索結構屬柔性結構，在沒有施加預應力之前索桁架是沒有剛度的，其形狀也不能確定，必須施加適當?shù)念A(yù)應力才能使索和連系桿賦予索桁架一定的形狀。才能成為承受外荷載的索結構。在給定的邊界條件下，所施加的預應力系統的分布大小和所形成的結構初始形狀是相互聯系的，這是索桁架自平衡內應力系統的建立，如何最合理地確定這一“初始平衡狀態的確定”，這是索網結構設計中的一個關鍵的所在。

　　2.6.1  索結構幕墻的邊界條件對受力索分布有很大的影響，在索桁架受力索名稱簡圖解釋了每一根索的名稱（如圖2.6.1）
　　2.6.2  承重索主要是支撐玻璃自重和部分結構件的重量，同時還應考慮在參與結構整體變形時的內應力。

　　承重索的預應力值確定時需考慮的因素：

　　1）玻璃的自重荷載、駁接系統和部分結構的重力荷載。

　　2）安裝時溫度、溫度變化范圍。安裝檢修時動荷載（取系數1.2）
　　3）剩余張力
　　4）邊緣支撐力（支座反力）
　　2.6.3  穩定索主要是用來穩定受力索桁架的體形，控制或減少受力索桁架，在受荷載時的平面外變形量，保證幕墻索桁架支承體系的使用性能。

　　穩定索預應力值確定時需考慮的因素
　　1）根據幕墻的體形和穩定索的體形來確定是否增設彈性機構。

　　2)穩定索一般不參與結構受力，在索桁架產生受力變形時，穩定索通過視覺，隨著變形，而沒有很大的索內力增加。

　　3）保證在任何條件下（溫度、受正負風壓地震等）保持索的直線度所需要的內力。

　　2.6.4  前受力索、后受力索都是用來抵抗水平荷載的，它們分別抵抗來自水平方向的正負荷載。

　　受力索（前、后）的預應力值確定時需考慮的因素。

　　1）所使用地區的風壓值，地震設防指標，體形系數，地面粗糙度等的直接荷載力；

　　3  拉索、索體與錨具
　　3.1  拉索

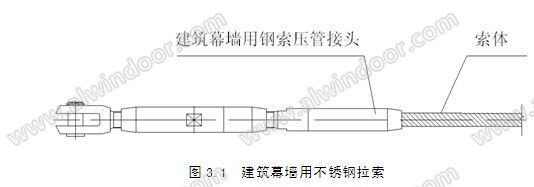

　　拉索是由索體及兩端的錨具組成的受拉構件。在索結構玻璃幕墻中大量使用的不銹鋼拉索其兩端的錨具叫建筑幕墻用鋼索壓管接頭。

　　拉索的索體可采用鋼絲束、鋼絲繩、鋼絞線或鋼拉桿等材料構成。

　　拉索兩端錨具的構造應由建筑外觀、索體類型、索力、施工安裝、索力調整、換索等多種因素確定。

　　3.2  鋼絞線索體選用
　　鋼絞線的質量、性能應符合現行國家標準 、《高強度低松馳預應力熱鍍鋅鋼絞線》YB/T 152、《鍍鋅鋼絞線》YB/T 5004的規定。不銹鋼絞線的質量、性能應符合現行行業標準《建筑用不銹鋼絞線》JG/T 200的規定。

　　3.2.1  在對建筑幕墻用不銹鋼絞線材料的選用時應對其有個較全面的了解：

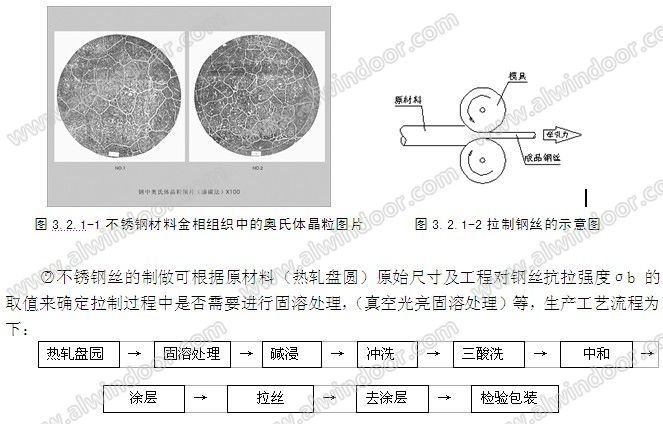

　　所謂鋼絞線是指由一定數量,一層或多層的鋼絲經捻制成螺旋狀而形成的鋼絲束。玻璃幕墻工程結構用鋼絞線對柔性要求并不高。鋼絞線是采用鋼絲繞制而成，鋼絲則由直徑小于12㎜的熱軋盤鋼或熱軋鋼棒冷拉而成。鋼絲成品的狀態分為三種，即軟態，輕拉及冷拉三種狀態，玻璃幕墻工程中使用的鋼絲基本上是冷拉狀態的鋼絲。（見圖3.2.1-2）在冷拉過程中，可根據材料的不同及對鋼絲抗拉強度取值的要求不同進行相應的熱處理。

　　不銹鋼絲的制作材料宜采用奧氏體、鐵素體或奧氏體—鐵素體不銹鋼。

　　1.奧氏體不銹鋼絲：此材料是索結構點支式玻璃幕墻中索結構大量廣泛使用的材料。

　　所謂奧氏體不銹鋼是指材料的金相組織為奧氏體相.（見圖3.2.1-1）

　　不銹鋼絲強度要求，高強度級≥1512 MPa，中強度級≥1163 MPa，根據供需雙方協議，也可采用其他強度級別的不銹鋼絲。

　　不銹鋼絞線其最小破斷拉力應滿足表2對應級別要求。在供需雙方協議時，也可按表3.2.2-2規定以外的強度級別生產。

表3.2.2-2不銹鋼絞線的結構和性能參數
