有些項目，由于屋面檁條布置雜亂，為保證室內效果，也可將彩色穿孔鋼底板反吊于次檁下皮。吸音層相應下移，隔氣層用鋼絲網承托，設置于次檁上皮。此種構造方式在工程中也為常見。

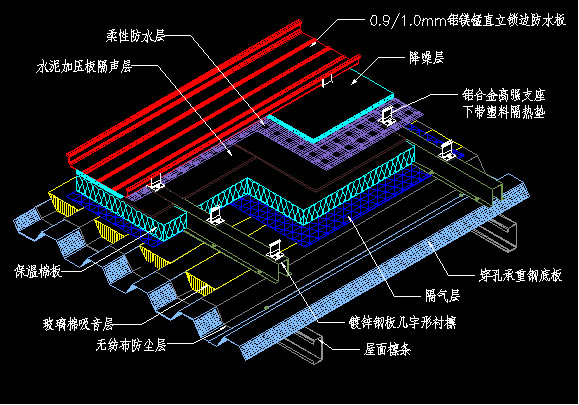

構造二、保溫、吸音、隔聲雙層板屋面系統
該系統一般用于對于聲學要求比較高的建筑，比如會議中心、或者承擔大型演出的體育館等。國家體育館、北大乒乓球館的屋面系統構造便類似于此。該構造增加了水泥加
壓板隔聲層，最大程度的阻止了室外噪音對室內的干擾，水泥加壓板的厚度可根據建筑要求的隔聲量確定，也可用
石膏板或
硅酸鈣板替代。但采用此構造，保溫棉板的容重至少要180kg/m3以上，用以支撐隔聲層。由于隔聲層為硬質材料，可在隔聲層上鋪設柔性
防水材料作為二道防水層，柔性防水材料可選用EPDM、PE、SBS自粘性防水材料等。由于鋁合金固定座在柔性防水層以上固定，所以此構造二道防水的防水能力要優于上述的構造一。在柔性防水層上，增加一層
憎水性的
玻璃棉氈緊貼于直立鎖邊板的板底，可以起到很好的降雨噪作用。而且由于玻璃棉的防火等級為A級，即使直立鎖邊板需要焊接，也大大降低了火災隱患。此構造采用在承重
鋼板上打孔加吸音棉的吸聲方式，如不滿足吸聲要求，還可以在承重鋼底板室內一側
噴涂植物纖維素，增強吸聲效果。對于曲率較大的雙曲屋面或者屋面直立鎖邊防水板的板長超過30米時，最好不使用承重鋼板，而采用主次檁的形式，以免出現直立鎖邊板熱脹冷縮受阻、承重鋼板變形等情況，最后導致整個屋面的破壞。
構造三、保溫、隔聲單層板屋面系統
該系統適用于屋面曲率比較大的雙曲屋面（比如球形屋面），采用
壓型鋼板做底板需要預彎和大量的裁切，采用水泥加壓板做隔聲層又由于底層不平容易產生碎裂。國家大劇院和上海世博演藝中心采用的就是此種類型的屋面構造。2mm的鋼板由于質量大，在此構造中不僅起到底板的作用，還可起到隔聲層的作用。在安裝時，2mm鋼板縱向連接采用上搭下，橫向連接采用卷邊加蓋板（見詳圖）的連接方式，還可以可以起到一定的二次防水作用。不過一旦直立鎖邊板發生滲漏，雨水還是會進入保溫棉，故保溫棉宜采用憎水型的
玻璃棉氈。如室內對于吸聲的要求較高，也可以在2mm鋼板下側噴涂植物纖維素作為吸聲用，內飾可以采用
吊頂的方式。
還有一種用于滑雪館、冷庫等屋面的構造形式，可將屋面系統的冷
熱橋效應降至最低，但由于此類工程較少，應用不廣泛，在此就不作詳細介紹了。
結語：
以上介紹的三種構造為工程中常見的直立鎖邊屋面系統的構造形式。由于該系統的構造層次可以根據建筑功能要求任意組合，故每一種主要的構造形式又可以衍生出好幾種來，但是大體功能相似。近年來，我國發生了多起由于采用易燃
建筑材料而引發的火災，侵害到人民的生命財產安全并為國家造成無法挽回的損失，公安部及各地方都出臺了一系列防火新規，一個比一個嚴格，對屋面工程的材料選用也帶來了很大的影響。我們在做屋面構造設計時，盡量選擇防火等級達到A級的產品，并在進行細節設計時充分考慮防火要求，減少施工時易燃材料的裸露，消除火災隱患。另外，通過專用的鋁合金固定夾，直立鎖邊屋面板上還可以加裝
太陽能板、鋁
單板、
鈦合金板、
石材等
裝飾板，而不用穿透屋面防水板，為建筑屋頂?shù)亩鄻踊峁┗A(chǔ)。
