《采光頂與金屬屋面技術規程》JGJ255關鍵技術解析

　　4.1.3 關于彎矩系數和撓度系數的說明
　　任意三角形薄板、點支承矩形板、等腰梯形板的經典數值解法具有局限性，目前僅能就比較規則的板進行求解，不能滿足工程設計的需要。采用近似方法依目前的計算手段其精度完全能夠滿足工程要求。大量有限元計算結果表明：撓度系數、彎矩系數與板的實際尺寸、厚度、荷載集度等沒有關系. 因此三角形面板可以通過寬高比ar(0.5～2.0)、頂點偏移比r(0～0.5) 等與形狀有關的參數進行建模，通過有限元計算得到精度很高的近似解，完全可以滿足一般采光頂工程的需要，并可歸納為統一的計算表格。計算表中所給數值滿足要求時可以進行內插和外插，計算精度能夠滿足工程應用要求。大撓度理論邊界條件要求較高，玻璃安裝無法形成其要求的薄膜應力場，但近些年的工程實踐和幕墻檢測經驗證明，可以采用適當折減的方法進行修正，避免造成材料的浪費。該規程撓度系數和彎矩系數采用相同的折減數值。

　　4.2 金屬面板的設計
　　鋁合金面板的設計計算采用現行國家標準GB50429《鋁合金結構技術規范》的規定進行；鋼面板的設計計算按現行國家標準GB50018《冷彎薄壁型鋼結構技術規范》規定進行。

　　5. 結構膠的計算
　　5.1 副框連接結構膠

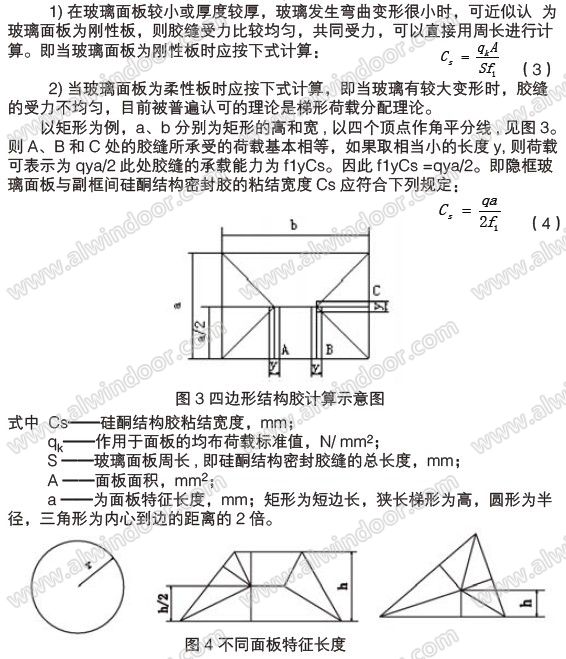

　　隱框玻璃面板與副框間硅酮結構密封膠的粘結寬度應根據玻璃面板的厚度、規格等因素綜合考慮，具體方法是：

　　參考文獻
　　[1] 姜仁, 蔣旭二, 趙西安等. 采光頂與金屬屋面技術規程（JGJ255-2012）. 北京：中國建筑工業出版社，2012.
　　[2] 黃小坤等. 玻璃幕墻工程技術規范（JGJ102-2003）. 北京：中國建筑工業出版社 2003
　　[3] UL580-2009.Tests for Uplift Resistance of Roof Assemblies.
　　[4] 姜仁. 任意三角形玻璃面板彎曲問題研究. 二〇〇九年全國鋁門窗幕墻行業論文集.2009.1
