一、前言
建筑幕墻作為一項高科技產品技術，在近30年的發展中日趨成熟，并且隨著時間的推移，產品更新換代也越來越快。自從改革開放以來，我國建筑行業已發生了翻天覆地的變化，幕墻作為建筑物具有裝飾效果的外
圍護結構，也就被建筑師們廣泛采用來實現自己的設計風格。
石材幕墻以其天然的色澤與紋理，在建筑物中顯示出了特殊的裝飾藝術效果，所以石材幕墻發展非常普遍及迅速。
隨著近年來國內
建筑設計師對建筑工程外立面凹凸有致、多線角、層次的追求，石材幕墻也逐漸成為建筑師們的首選外
裝飾材料。因此，一種既經濟又安全科學的石材幕墻設計方案對石材幕墻的發展而言就顯得非常重要了，由我公司設計人員研究開發的石材幕墻新技術在許多方面都有很大的突破。
二、傳統石材幕墻體系的特點 1．"針銷式"和"蝴蝶片式"石材
干掛系統，上下板塊之間采用針銷（或蝴蝶片）連接，結構簡單，施工方便。但石材上下板塊間相互關聯。要移動或更換一塊石材板塊必須牽動周圍的板塊，不具備獨立更換能力，對于石材的維護十分不利；石材受力點集中在針銷(或蝴蝶片處)，受力面積較小，安全性較差；安裝過程中，石材槽口需現場灌注
云石膠（詞條“云石膠”由行業大百科提供）固定，不適用于冬季嚴寒地區施工；受石材固定方式(計算模型)的影響，不適用于大規格石材板塊幕墻；
2．"
背栓式"干掛體系，采用背栓(一種進口石材專用連接
螺栓)將石材與
主體結構（詞條“主體結構”由行業大百科提供）固定，對右材
鉆孔設備要求高，成本相對較高，且
抗震性能較差。
3．單元式石材幕墻體系，采用
鋁合金龍骨（詞條“鋁合金龍骨”由行業大百科提供）制作，以一個橫向分格及一個樓層高度為基本的幕墻單元。在車間加工組裝成一個完整的板塊后，運往工地安裝。因為該體系大部分工作在工廠進行，所以加工和組裝質量能得到保證，且可統籌安排施工計劃，合理安排，能大大減少施工周期，但因單個石材板塊一般在1200mmx3700mm左右，重量很大，給施工過程中的吊運和安裝提出了很高的要求，需要專用的吊運和安裝設備。而且成本較高。
三、組合式石材幕墻體系
由我公司設計人員在傳統石材幕墻設計的基礎上研究開發的石材幕墻新技術——組合式石材幕墻，在許多方面都有很大的突破。該體系通過合理的結構和構造設計，使石材板塊彼此獨立，可隨時拆卸和安裝，使石材幕墻易于維護；通過合理布置連接點的數量和位置，改變石材板面的受力模型，使石材幕墻系統更加安全可靠，同時能適用于大規格石材板塊幕墻及減小
石板的設計厚度；采用雙道
密封設計，使石材幕墻可在冬季嚴寒地區施工，適合于國內大部分地區四季施工；該體系以一個橫向分格和一個豎向分格為基本的單元，一般板塊大小在1平方米左右，重量輕，安裝方便，且具有單元式石材幕墻的優點，
附框（詞條“附框”由行業大百科提供）制作與現場
龍骨安裝可同時進行，合理安排作業計劃，可大大縮短工期。

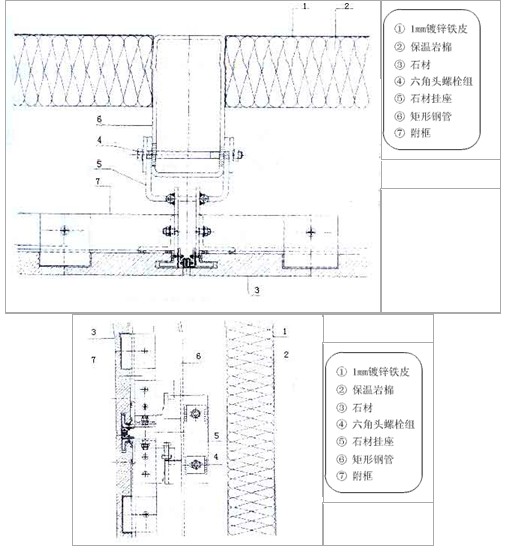

3．1技術方案設計（如下圖）
(1)采用無橫向龍骨、帶附框設計以及雙道密封構造。
(2)石板通過
不銹鋼掛片與鋼附框用螺栓連接，根據石板的規格，在石板四周設置一到兩個不銹鋼掛片。不銹鋼掛片與附框間設置柔性
膠墊，抗震性能得到極大的改善。此連接方式改傳統的上下邊四點固定為周邊八點固定，大大增強了石材幕墻的安全性。
(3)附框的豎向邊框上各固定有兩個
掛鉤，帶附框的石材板塊通過掛鉤與掛座連接，上部兩掛鉤承受板塊重力方向的
荷載（詞條“荷載”由行業大百科提供），四個掛鉤一起承受
風荷載方向的荷載，且掛鉤在掛座上沿板面水平方向可滑動，防止使用過程中，因
熱脹冷縮導致石材產生局部
應力（詞條“應力”由行業大百科提供）。
