本文作者：陳平 杜萬明 路應杰
平推
窗由于其獨特的開啟方式，已引起人們的關注，開始應用于建筑上。但平推窗的最主要的承重、啟閉
五金件——平推窗
滑撐的設計、制造、選用，還有許多問題需要探索、驗證。本文從滑撐的力學結構入手，分析其設計、使用應注意的問題。
1 平推窗滑撐的結構形式
因平推窗的尺寸、重量不同，滑撐結構形式有兩類：
主要用于平推窗窗扇高度較小，重量較輕的建筑平推窗，在平推窗左右兩側成對安裝：或用于平推窗窗扇高度較大，重量較重的平推窗的上、下部位，與雙X滑撐配套使用。
1.2雙X滑撐
主要用于平推窗窗扇高度較高，重量較重的平推窗上，在平推窗左右兩側成對安裝、使用，并需要在平推窗的上、下部位配套安裝單X滑撐或雙X滑撐。
2平推窗滑撐結構零部名稱及作用
2.1單X滑撐

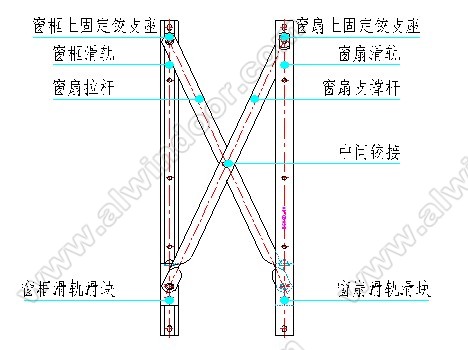

按安裝位置和功能分：如圖
（1）窗扇
滑軌（詞條“滑軌”由行業大百科提供）：安裝在窗扇上，上端與窗扇
支撐桿鉸接在窗扇上
固定鉸
支座（詞條“支座”由行業大百科提供）處，滑軌內有窗扇滑塊，可沿該滑軌滑動，并與窗扇
拉桿鉸接。
（2）窗框滑軌：安裝在窗框上，上端與窗扇拉桿鉸接在窗框上固定鉸支座處。滑軌內有窗框滑塊，可沿該滑軌滑動，并與窗扇支
撐桿（詞條“撐桿”由行業大百科提供）鉸接。
（3）窗扇支撐桿：上端與窗扇滑軌鉸接在窗扇滑軌固定鉸支座處，并承受窗扇的重量產生的向下的作用力，中心與窗扇拉桿中心鉸接，并將承受的窗扇的重量產生的向下的作用力，傳遞到窗扇拉桿上，兩根
桿件在此處的夾角可隨窗扇開啟距離的變化而變化，下端與窗框滑軌滑塊鉸接。
（4）窗扇拉桿：上端與窗框滑軌鉸接在窗框滑軌固定鉸支座處；中心與窗扇支撐桿鉸接，并將窗扇支撐桿承受的窗扇的重量產生的向下的作用力，傳遞到窗框滑軌上端固定鉸支座上，下端與窗扇滑軌滑塊鉸接。
（5）窗扇滑軌滑塊，簡稱窗扇滑塊，在窗扇滑軌內滑動，并與窗扇拉桿鉸接。
（6）窗框滑軌滑塊：簡稱窗框滑塊，在窗框滑軌內滑動，并與窗扇支撐桿鉸接。
2.2雙X滑撐
按結構形式分類，有兩種。一種是雙正X滑撐，一種是雙對X滑撐。
2.2.1雙正X滑撐，如圖
按安裝位置和功能分：
（1）窗扇滑軌：安裝在窗扇上，上端與窗扇上支撐桿鉸接在窗扇滑軌上固定鉸支座處，中下部與窗扇下支撐桿鉸接在窗扇滑軌下固定鉸支座處，滑軌內有上、下兩個窗扇滑軌滑塊，可沿該滑軌滑動，其中，窗扇滑軌上滑塊與窗扇上拉桿鉸接，窗扇滑軌下滑塊與窗扇下拉桿鉸接。
（2）窗框滑軌：安裝在窗框上，上端與窗扇上拉桿鉸接在窗框滑軌上固定鉸支座處，中下部與窗扇下拉桿鉸接在窗框滑軌下固定鉸支座處。滑軌內有上、下兩個窗框滑軌滑塊，可沿該滑軌滑動。其中，窗框滑軌上滑塊與窗扇上支撐桿鉸接，窗框滑軌下滑塊與窗扇下支撐桿鉸接。
（3）窗扇上支撐桿：上端與窗扇滑軌鉸接在窗扇滑軌上固定鉸支座處，并和窗扇下支撐桿共同承受窗扇的重量產生的向下的作用力，中心與窗扇上拉桿中心鉸接，并將其承受的窗扇的重量產生的向下的一半作用力，傳遞到窗扇上拉桿上，兩根桿件在此處的夾角可隨窗扇開啟距離的變化而變化，下端與窗框滑軌上滑塊鉸接。
（4）窗扇下支撐桿：上端與窗扇滑軌鉸接在窗扇滑軌下固定鉸支座處，并和窗扇上支撐桿共同承受窗扇的重量產生的向下的作用力，中心與窗扇下拉桿中心鉸接，并將其承受的窗扇的重量產生的向下的一半作用力，傳遞到窗扇下拉桿上，兩根桿件在此處的夾角可隨窗扇開啟距離的變化而變化，下端與窗框滑軌下滑塊鉸接。
（5）窗扇上拉桿：上端與窗框滑軌鉸接在窗框滑軌上固定鉸支座處；中心與窗扇上支撐桿鉸接，并將窗扇上支撐桿承受的窗扇的重量產生的向下的一半作用力，傳遞到窗框上固定鉸支座上，下端與窗扇滑軌上滑塊鉸接。
（6）窗扇下拉桿：上端與窗框滑軌鉸接在窗框滑軌下固定鉸支座處；中心與窗扇下支撐桿鉸接，并將窗扇下支撐桿承受的窗扇的重量產生的向下的一半作用力，傳遞到窗框下固定鉸支座上，下端與窗扇滑軌下滑塊鉸接。
（7）窗扇滑軌上滑塊，簡稱上窗扇上滑塊，在窗扇滑軌內滑動，并與窗扇上拉桿鉸接。
（8）窗扇滑軌下滑塊，簡稱窗扇下滑塊，在窗扇滑軌內滑動，并與窗扇下拉桿鉸接。
（9）窗框滑軌上滑塊：簡稱窗框上滑塊，在窗框滑軌內滑動，并與窗扇上支撐桿鉸接。
（10）窗框滑軌下滑塊：簡稱窗框下滑塊，在窗框滑軌內滑動，并與窗扇下支撐桿鉸接。
