表1為隨著時間的增加丁基密封膠在白油溶劑中的溶解情況。在白油溶劑中浸泡5小時后，丁基密封膠開始變軟；60小時后，丁基密封膠開始出現起泡并膨脹的現象，白油小分子進入到丁基密封膠中，并擴散到丁基密封膠分子鏈之間，削弱分子鏈之間的相互作用力，發生體積膨脹；720小時后，丁基密封膠變?yōu)樾跗瑺睿f(shuō)明白油小分子已經把丁基密封膠大分子鏈上的鏈段或者分子鏈分割開來，使其能夠自由運動，最終致使丁基密封膠在白油溶劑中被溶解。
2.2 某工程案例中丁基密封膠被溶解，發生流油現象

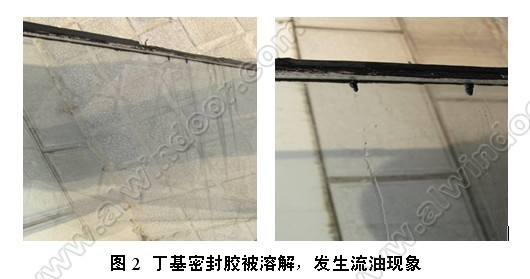

圖2為中空玻璃使用的丁基密封膠被溶解，甚至出現流油現象。此圖所示為2009年國內某工程上使用的中空玻璃，在2010年就出現了中空玻璃失效。從圖上可以清楚地看到丁基密封膠在玻璃和鋁間
隔條之間的區域出現流淌，在局部地區發生了流油現象。
此工程中使用的是國內某公司生產的硅酮結構密封膠和丁基密封膠，邊框部分使用的是國內另外一家公司生產的邊框密封膠，也就是
耐候密封膠。為了分析產生流油的原因，分別對此中空玻璃上使用的丁基密封膠、硅酮結構密封膠和邊框密封膠做了紅外光譜分析，并對硅酮結構密封膠和邊框密封膠進行熱失重分析。
2.2.1 工程案例中不同密封膠的紅外光譜分析

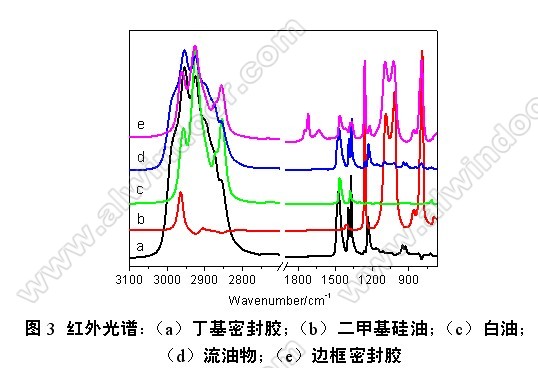

圖3分別為丁基密封膠、二甲基硅油、白油、流油物及邊框密封膠的紅外光譜圖。丁基密封膠的紅外光譜圖如曲線a所示，由于丁基密封膠主要是由異丁烯和少量的異戊二烯聚合而成，在紅外譜圖上顯示出其特有的吸收峰。在2954cm-1和2897cm-1處為甲基和
亞甲基的碳-氫鍵伸縮振動吸收峰，1473cm-1為亞甲基的碳-氫鍵彎曲振動吸收峰，1390cm-1和1367cm-1為甲基的碳-氫鍵彎曲振動吸收峰，1230cm-1為甲基的碳-氫鍵搖擺振動吸收峰[2]。二甲基硅油作為硅酮密封膠的增塑劑，其紅外光譜圖如曲線b所示。在2963cm-1處為甲基的碳-氫鍵伸縮振動吸收峰1260cm-1為硅-甲基化學鍵的對稱變形振動吸收峰，1090cm-1和1020cm-1處為硅-氧-硅化學鍵的伸縮振動吸收峰，799cm-1為硅-碳化學鍵的伸縮振動吸收峰。白油的紅外光譜圖如曲線c所示。2956cm-1，2923cm-1和2854cm-1為烴類分子結構上甲基和亞甲基的碳-氫鍵伸縮振動吸收峰，1464cm-1和1378cm-1為亞甲基和甲基的碳-氫鍵彎曲振動吸收峰[3]。
流油物的紅外光譜圖如曲線d所示，目的是為了檢測出里面含有什么樣的成分，是什么物質造成的丁基密封膠被溶解。從圖3中曲線d和曲線a的對比上可以看出二者之間的譜線非常類似，主要的吸收峰為丁基密封膠的特征吸收峰，說明流油物的主要成分為丁基密封膠。在放大圖4中曲線d在1000cm-1~1300cm-1處還有丁基密封膠的紅外譜圖中沒有微弱吸收峰，與曲線b對比，這些吸收峰為二甲基硅油的硅-氧化學鍵吸收峰，說明流油物中被檢測出含有二甲基硅油的成分。但是從曲線d沒有發現類似曲線c中所示的白油特征吸收峰，也就是沒有檢測出白油的成分。
邊框密封膠的紅外光譜如圖3中曲線e所示。在2800cm-1~3000cm-1區間出現甲基和亞甲基中碳-氫化學鍵的伸縮振動吸收峰，在1740cm-1出現碳-氧雙鍵的伸縮振動吸收峰。在放大圖4中可以看到，邊框密封膠的紅外譜圖中出現白油曲線c所特有的在1464cm-1和1378cm-1的碳-氫化學鍵的彎曲振動吸收峰；并且出現二甲基硅油在1260cm-1的硅-甲基化學鍵的對稱變形振動吸收峰，以及1090cm-1和1020cm-1處的硅-氧-硅化學鍵的伸縮振動吸收峰和799cm-1的硅-碳化學鍵的伸縮振動吸收峰。這說明邊框密封膠中不僅含有二甲基硅油，而且還含有白油等劣質增塑劑。
