      正確理解和應用風洞試驗報告

      來源:中國幕墻網收集整理  作者:張芹  日期:2011-3-29
      頁面功能 [字體: ] [ 打印 ] [ 投稿 ] [ 評論 ] [ 轉發 ] [ 啄木鳥 ]

        玻璃幕墻風荷載是玻璃幕墻設計諸荷載(作用)中最重要的一項。它的取值直接影響玻璃幕墻的安全,尤其是體型復雜的高層建筑玻璃幕墻的設計風荷載更要慎重采用。

        基本風壓換算系數是由各地面粗糙度類別梯度風高度換算來的,因與梯度風高度有關,所以放在風壓高度變化系數中,風洞試驗不可能得出基本風壓換算系數。用GB50009式(7.1.1-2)計算時用風壓高度變化系數,已對基本風壓按不同地面粗糙度類別進行了換算。但很大一部分風洞試驗單位不熟悉GB50009規范,在計算(平均風壓  Wk=C/ W0  ;峰值風壓  Wk=Cmax(min)/ W0)時未考慮基本風壓換算系數,計算結果(B類除外)就有很大誤差。
        (2)局部風壓體型系數。
        風荷載體型系數是指風作用在建筑物表面上所引起的實際壓力(或吸力)與來流風的速度壓的比值,它描述的是建筑物表面在穩定風壓的作用下的靜壓力的分布規律,主要與建筑物的體型和尺度有關,也與周圍環境和地面粗糙度有關。由于涉及的是固體和流體相互作用的流體力學問題,對于不規則形狀的固體,問題尤為復雜;無法得出理論上的結果。一般均應由試驗確定,鑒于真型的實側方法對結構設計的不現實性,目前只能采用相似原理,在邊界層風洞內對擬建的建筑物模型進行測試。GB50009表7.3.1列出38項不同類型的建筑物和各類結構體型及其體型系數,這些都是根據國內外的試驗資料和外國規范中的建議性規定整理而成。當建筑物與表中列出的體型相同時,可按該表的規定采用;當建筑物與表中的體型不同時,可參考有關資料采用;當建筑物與表中的體型不同且無有關資料可以借鑒時,宜由風洞試驗確定;對于重要且體型復雜的建筑物應由風洞試驗確定。
        必須指出,表7.3.1系數是有局限性的,所以強調將風洞試驗作為抗風設計輔助工具的必要性,尤其是對于體型復雜而且性質重要的房屋建筑。
      當建筑群,尤其是高層建筑群,房屋相互間距較近時,由于旋渦的相互干擾,房屋某些部位的局部風壓會顯著增大,設計時應予注意,對比較重要的高層建筑,在風洞試驗中要考慮周圍建筑物的干擾因素。
        風力作用在建筑物表面,壓力分布很不均勻,在角隅、檐口、邊棱處和在附屬結構的部位(如陽臺、雨蓬等外挑件),局部風壓會超過表7.3.1所得平均風壓。局部風壓體型系數是考慮建筑物表面風壓分布不均勻而導至局部部位的風壓超過全表面表7.3.1所得平均風壓的實際情況而作出的調整。由于局部部位面積的大小不同,修正程度也應有不同,規范參考國外資料給出插值公式以予適當調整。
        GB50009規定驗算圍護構件及連接的強度時,可按下列規定采用局部風荷載體型系數。
        1. 外表面
             1)正壓區      按GB50009表7.3.1采用
             2)負壓區     —對墻面取-1.0
                           —對墻角邊取-1.8
                           —對屋面局部部位(周邊和屋面坡度大于10度的屋脊部位)取-  2.2
                —對檐口、雨蓬、遮陽板等突出構件,取-2.0
        注:對墻角邊和屋面局部部位的作用寬度為房屋寬度的0.1或房屋平均高度的0.4。取其小者,但不小于1.5m
        2. 內表面
        對封閉式建筑物按外表面風壓的正負情況取-0.2或0.2部分風洞試驗單位對圓(弧)型建筑做模型時,沒有做圓(弧)型建筑有突變部位(突變部位風壓有重大變化),而是按圓滑曲做模型,就不能反映這些突變部位風壓重大變化。
        (3)建筑群干擾增大系數
        當建筑群,尤其是高層建筑群,房屋相互間距較近時,由于旋渦的相互干擾,房屋某些部位的局部風壓會顯著增大,設計時應予注意,對比較重要的高層建筑,在風洞試驗中要考慮周圍建筑物的干擾因素。
        風洞試驗時,對周圍建筑物按現狀或設計規劃,模擬高層建筑群體形成的局部風環境,但這一風環境在此建筑生存期間可能會改變,即有可能出現對本建筑更不利的群體干擾影響,因此在試驗時,還要對周圍環境進行調整,取最不利組合進行補充試驗,得出該組合時群體干擾影響和壓力分布。
        (4) 風壓高度變化系數
        在大氣邊界層內,風速隨離地面高度變化而增大。當氣壓場隨高度不變時,速度隨高度增大的規律,主要取決于地面粗糙度和溫度垂直梯度。通常認為在離地面高度為300~500m時風速不再受地面粗糙度的影響,也即達到所謂“梯度風速”,該高度稱之梯度風高度。地面粗糙度等級低的地區,其梯度風高度比等級高的地區為低。
      根據地面粗糙度指數及梯度風高度,即可得出風壓變化系數如下:
            μzA=1.379(Z/10)0. 24
            μzB=1.000(Z/10)0. 32
            μzC=0.616(Z/10)0.44
            μzD=0.318(Z/10)0. 60
         式中(Z/10)2α是描述風壓沿高度變化的規律,(Z/10)2α前的系數是各地面粗糙度類別基本風壓換算
      系數μw0 。
        風洞試驗時時在模型前設置尖塔、擱柵、網格以調整風洞剖面各高度風速,使風速沿高度變化符合相應的指數律(A、B、C、D類地區分別為0.12、0.16、0.22、0.30),這樣測得的模型各對應點風壓包含了近似風壓沿高度變化的因素。但不能得出基本風壓換算系數。

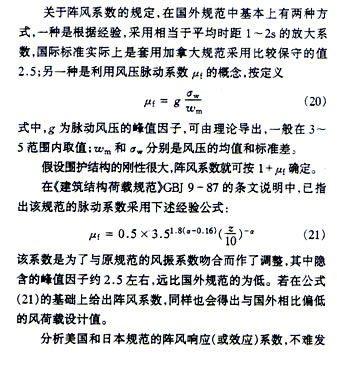

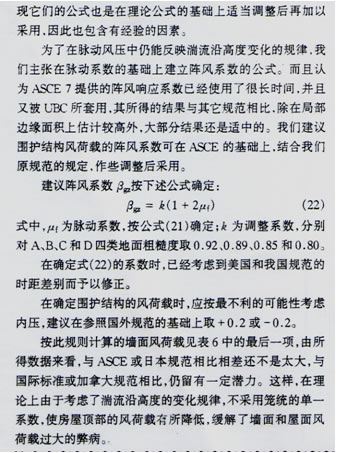

        (5)陣風系數
        陣風系數是指陣風風壓和平均風壓的比值。
        GB50009主要起草人陳基發先生在《圍護結構的風荷載》一聞指出:不同國家的規范對圍護結構的設計風荷載,在規則上各不相同---其取值的差別,既有實驗數據來源不同的原因,更主要的是取值的原則也不盡相同。例如墻面是否分區,如何劃分;是否考慮荷載從屬面積的因素;風壓的參考高度如何規定;內壓是否考慮;又如何取值;以及風壓脈動影響的陣風系數取值的依據等。

        GB50009主要起草人張相庭先生在《結構風壓和風振計算》一書指出:在著手進行脈動風隨機響應分析之前,必須先確定脈動風的概率特性。根據風的記錄分析表明,對于平均風大體符合正態分布規律。因而脈動風常近似作為高斯過程來考慮。根據高斯曲線,可以很快求出它的平均值υ和根方差σ。這樣就可以確定一定保證概率下的設計最大風速:
           υdp=υ+μσ
        Davenport按極值的概率分布來確定這個保證系數(峰因子)μ值。

      上一頁123下一頁
