趙西安

　　2010年廣州亞運會新建12座運動場館,其中最大的四大新場館為亞運城綜合體育館、自行車和極限運動館、游泳跳水館和南沙體育館。此外體育演藝中心(NBA館)、網球館、籃球館等新場館也很有特色。

　　一、綜合體育館

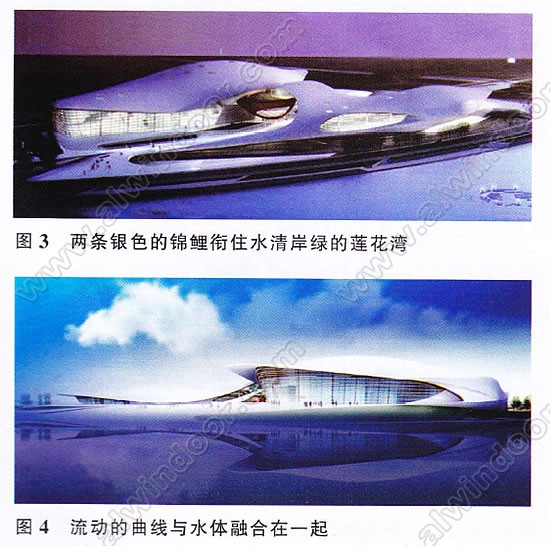

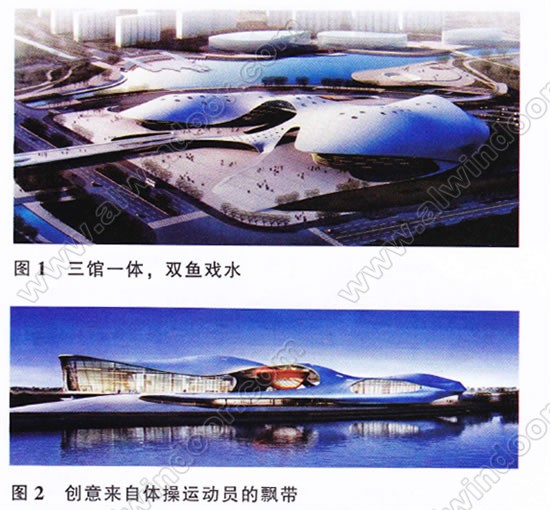

　　綜合體育館是廣州亞運會最大的新建場館，建筑面積達39000m²,它由臺球壁球館、體操館和歷史博物館三館一體,連為一座完整的建筑,覆蓋在連續一片、面積達39000m2的共同屋面下(圖1-圖4)。


　　綜合館的設計靈感來自體操運動員飛舞的彩帶,讓連續舞動的建筑景觀曲線與珠江的流水融合為一體。它象征一艘巨船——亞運和平之舟漂浮在碧水之上。叉如兩條銀色的錦鯉銜住水清岸綠、風景如畫的蓮花灣。大面積的金屬屋面和玻璃幕墻使建筑明朗通透,陽光下如雙魚戲水,令人陶醉。
　　1.臺球壁球館

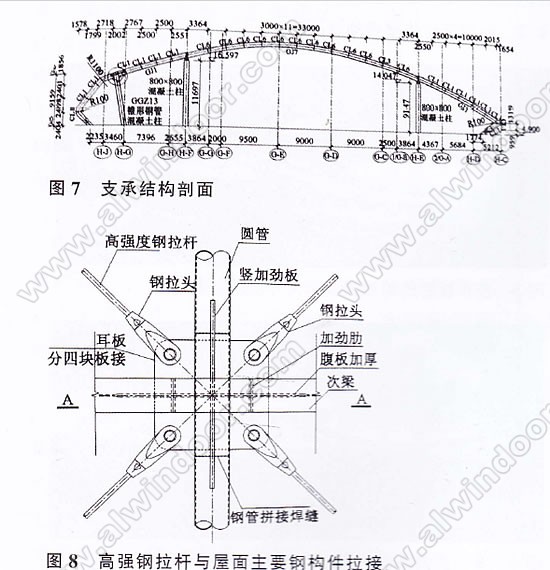

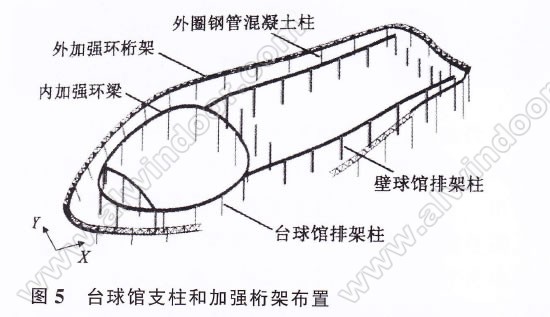

　　臺球壁球館,簡稱臺球館,建筑面積11993m²,長230m,寬80m。內外兩圈鋼筋混凝土柱和鋼管混凝土柱作為屋面鋼結構的支承。屋面鋼梁連同混凝土支柱構成大跨度排架,臺球館8榀,沿圓形平面的周邊布置;壁球館1l榀,按矩形平面布置(圖5-圖7)。屋面大梁跨度超過70m,截面為H11OO×500×18×12。為保證排架的側向穩定和屋面的面內穩定,在柱頂設置了內環梁和外加強桁架。內環梁截面為箱形, 1100× 500× 20×30； 外環桁架上弦為299× 12鋼管,下弦為351× 16鋼管。鋼材材質均為345B。
　　此外,屋面面內還設置了35C1rMO高鉻鉬不銹鋼交叉拉桿,拉桿強度為650級(圖8)。

　　
　　屋面大梁通過萬向球支座與混凝土柱頂連接(圖9)。

　　
　　2.體操館

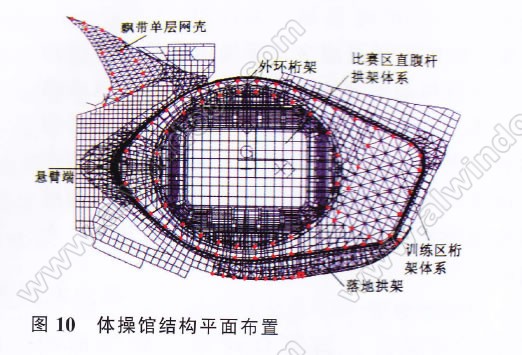

　　體操館長220m,寬12Om，高34m。建筑面積31400m2,屋面面積22000m²。分為訓練區和比賽區兩大部分，此外周邊還有飄帶區（圖10）。

　　
　　比賽區有8O00座位。屋蓋采用雙向直腹桿桁架,主跨99m,矢高5m-10m,矢距比為1/20-1/10(圖12)。中央?yún)^(qū)桁架由邊緣外環立體桁架支承。比賽區外側有16m砭3m的大懸挑屋面,為單層網殼結構。屋面空腹桁架的弦拱截面為箱形450×250×14×14。鋼結構分析采用ANSYS、MIDAS等軟件。用鋼量6548t。

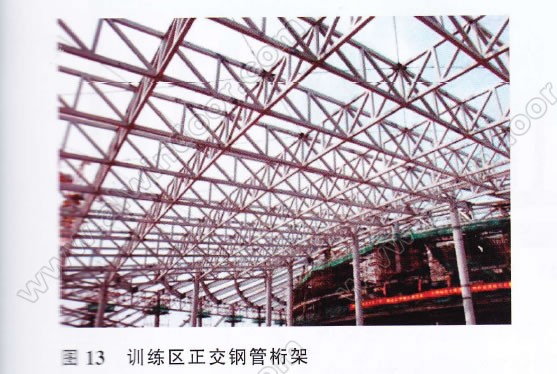

　　訓練區采用正交平面桁架,桿件為箱形截面,弦桿300×200×12×12； 腹桿200×200×8×8(圖13)。

　　

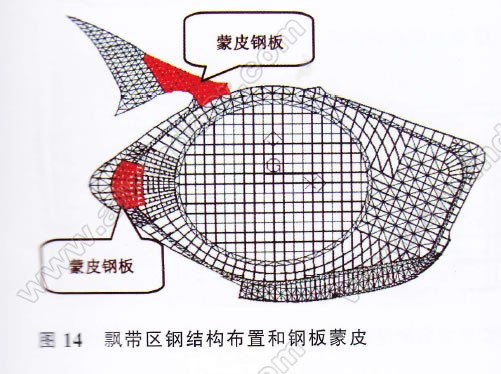

　　飄帶區采用單層網殼，最大跨度64m，主要鋼管直徑600mm，次要鋼管直徑400mm。部分地區為提高承載力和穩定性，覆蓋了厚度5mm的鋼板作為蒙皮，參加結構工作（圖14、圖15）。
