鉆頭刃口修磨和強化對鉆削加工的改善

圖2   切削刃的幾何角度

　　4．麻花鉆的橫刃也是切削刃的重要組成部分。如圖2所示，橫刃的前角γom、后角αf、斜角φ，也隨著鉆頭切削刃的不同有著一定的變化。

　　鉆頭在加工過程中的磨損情況

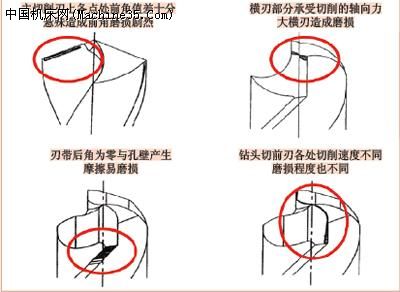

　　1．鉆頭的磨損主要發生在切削刃部分（見圖3）

圖3   鉆頭在加工過程中的磨損

　　2．鉆頭在實際加工中受力的分析，其切削力主要集中在鉆頭的切削刃部分，其中切削刃受到的轉矩最大，橫刃部分軸向力較為集中（見表2、圖4）。

表2   鉆頭加工中切削部分切削力的分布

　　3．鉆頭在加工過程中產生的切削熱的分布情況見圖5。在加工中，鉆頭的鉆心處由于切削角度較小并且是始終保持切入加工件的最前沿，承受的軸向力占到57%左右，切削過程產生的熱量不能及時排出，是整個鉆頭溫度最高的部分。圖5所示鉆心和鉆頭刃部紅色區域的溫度為最高，而鉆心橫刃處熱度最為集中。
