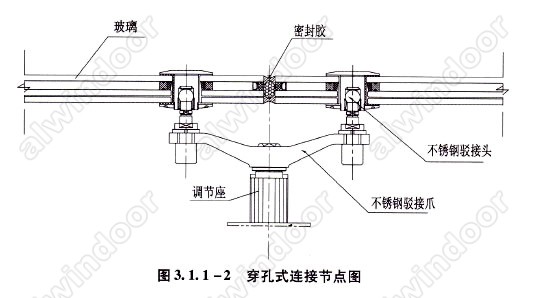

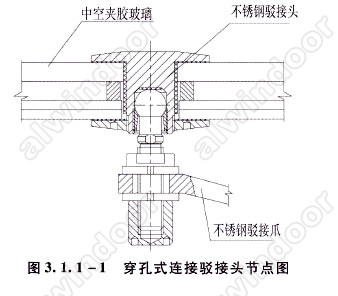

3.1.1 對于采用穿孔式連接的玻璃面板,應考慮到以下問題:
a、玻璃打孔處的尺寸要求;
b、玻璃打孔處的
精度（詞條“精度”由行業大百科提供）要求;
c、中空
鋼化夾膠玻璃的
鉆孔
d、駁接頭的使用要考慮水密、汽密性的有效保障、在造型時應盡量使用浮頭駁接頭作為連接件。
e、在進行爪件的選型時要考慮到玻璃在受力變形和在熱變形及適應結構變形的能力,在平頂點支式采光頂上盡量作用全部是大孔的配件,來適應玻璃平面內的變形量。
3.1.2 對于采用夾板式連接的玻璃采光項應考慮的問題:
1)夾板在玻璃面板上分布的形式,可分為多片玻璃交叉點夾板式和兩片玻璃之間膠縫夾板式。交叉點夾板式的夾板固定點是在面板玻璃的角部固定;膠縫夾板式的夾板固定點是在面板玻璃的邊緣。 (如圖3.1.2)
2)在金屬夾板與玻璃面板之間要設置足夠的間隙量,允許玻璃在受到平面處荷載作用時變形有足夠的空間。
3)對面玻璃為中空夾膠鋼化玻璃時,夾板對玻璃可以采用整體夾緊的方式,也可以采用只夾緊中空玻璃下面的兩片夾膠玻璃,對上片玻璃采用隱框
打膠的處理辦法,此方法叫“隱形夾板式連接裝置”專利號為ZL200820033541.4。
3.2 點支式玻璃采光頂兩片面板玻璃之間的膠縫節點處理方案
3.2.1 點支式玻璃采光頂的汽密和水密的保障主要是由面板之間的膠縫保證的。
膠縫寬度的設置:為了保證玻璃采光頂的使用功能使之能在各種條件下正常的工作,在膠縫(兩片玻璃面板之間,面板與山墻之間,面板與立面幕墻之間等),寬度的確定時要考慮的因素有:
1)玻璃面板受冷、熱溫度變化時(按8O℃ 的溫度),產生的平面內尺寸變化;
2)在面板玻璃受風荷載,雪荷載、地震、自重、檢修荷載等垂直于玻璃平面的荷載作用下產生的尺寸與形狀的變化;
3)要考慮到玻璃在加工過程中(如鋼化、中空、夾膠、鉆孔等)產生的疊片尺寸差,和面玻璃的對角線差;
4)膠縫的寬度要給面板安裝和連接件安裝時出現的安裝誤差留出尺寸量。
在考慮了以上因素的情況下,常規的點支承玻璃采光頂的膠縫寬度設定:穿孔式連接的玻璃的膠縫寬度為12mm至15mm;夾板式連接的面板
玻璃膠（詞條“玻璃膠”由行業大百科提供）縫為15mm至18mm為宜。
3.2.2 `點支承玻璃采光頂
接縫膠的選用由于點支式玻璃采光頂的構造形式所決定了采光頂的防雨水
滲漏的關鍵在于接縫處的處理,
防水密封膠的選擇是實現性能的關鍵。
首先要按國標準的規定進行選材,此項對應的標準是JG/T882《幕墻玻璃接縫用封膠》,在標準中只規定了兩個
位移能力級別20級和25級,在同一級別中有高
模量和低模量兩種(高模量標記為H,低模量標記為L)為能適應采光頂在工作狀態時玻璃面板的,在接縫
密封膠的選用時盡量適用高位移能力的,密封膠產品目前有些生產企業已經生產出位移能力級別為50級。
