      U型玻璃組合節能幕墻設計及應用

      來源:昆明創安U型玻璃有限公司  作者:鄒明華  日期:2009-6-25
      頁面功能 [字體: ] [ 打印 ] [ 投稿 ] [ 評論 ] [ 轉發 ] [ 啄木鳥 ]
        1. 概述
        建筑用U型玻璃(亦稱槽型玻璃)事用先壓延后成型的方法連續生產出來的,因其橫截面呈“U”型,故得名。U型玻璃品種很多,有著理想的透光性、隔熱性、保溫性和較高的機械強度,不但用途廣泛、施工簡便,而且有著獨特的建筑與裝飾效果,并能節約大量輕金屬型材,所以被世界上許多國家
        6.性能指標
        ?抗壓強度700~900 N/mm2。抗拉強度30~50 N/mm2。

        ?莫氏硬度6~7。

        ?彈性模量60000~70000 N/mm2。

        ?線膨脹系數(溫度每升高1℃)(75~85)×10-7。

        ?化學穩定性0.18 mg。

        ?彎曲強度

        ?透光率:當表面有小花紋裝一排時為89%,裝兩排時81%。

        ?傳熱系數:①單排安裝時3.65W/m2K。②雙排安裝時1.74W/m2K。 ③貼膜時1.57 W/m2K ④填充保溫層1.2 W/m2K
        ?隔聲能力:單排安裝時27db,雙排安裝時38dB。

        ?耐火極限:0.75h(單排)。

        7.安裝要點:
        ?U型玻璃的端面和平面應無鋸齒狀缺口或裂紋

        ?各獨立的U型玻璃構件應支撐在具有均勻彈性襯墊上。

        ?玻璃與臨近的金屬件、混凝土砂漿結構之間不能有硬性接觸。

        ?在U型玻璃的上端與更高處的建筑物件(如過梁、大梁、屋面板等)之間必須留有縫隙。

        ?U型玻璃上端與臨近的上部結構之間的空氣縫隙不應小于25mm,以應付其變形,便于安裝更換。

        ?必須用彈性密封材料填充U型玻璃之間的縱縫。

        ?密封材料,通常有二組分的聚硫塑料、硅銅膠、柔性聚氯乙烯型材等,用于U型玻璃與固定件、U形玻璃條之間的密封。

        ?圓繩,用于U型玻璃與邊框之間的密封。

        ?條形襯墊、柔性聚氯乙烯型材、浸過瀝青的條帶、硬泡沫塑料等,用作U型玻璃與邊框之間的脹縫和滑縫。

        ?膨脹螺栓,用于固定邊框

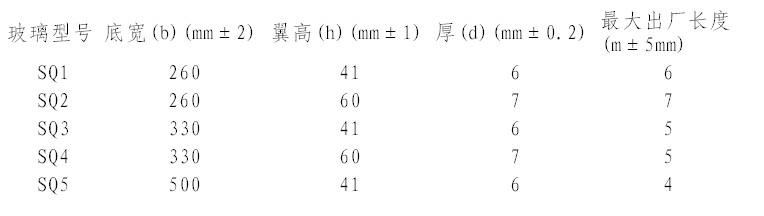

        規格(注:最大出廠長度并不等于使用長度)

        8.U型型玻璃的安裝:
        A.用膨脹螺栓射釘將邊框料固定在建筑物的洞口中,邊框可用指直角或斜角連接。邊框每側應至少由個固定點。上下框料每隔400~600應有一個固定點。

        B.將起穩定作用的塑料件截成相應長度,放入框中上下型材內。

        C.U型玻璃入框時,應將玻璃內面仔細擦洗干凈。

        D.將U型玻璃條依次插入。U型玻璃插入上框料的深度應≥20。插入下框料的深度應≥12,插入左右框料的深度應≥20。當U型玻璃插至最后一塊,洞口寬于玻璃寬不一致時,沿長度方向裁切玻璃,按18頁“端頭玻璃安裝順序”將所裁切玻璃裝入,同時將塑料件截成與玻璃相應長度放入邊框一側。

        E.在邊框與玻璃間的縫中塞入彈性墊條,墊條與玻璃和邊框接觸面不得少于10。

        F.在邊框與玻璃,玻璃與玻璃,邊框與建筑結構體的接縫中,填入玻璃膠類彈性密封材料(或稱硅酮膠)密封 。玻璃與邊框的彈性密封厚度最窄處≥2,深度應≥3,U型玻璃塊之間的彈性密封厚度應在3-5之間。

        G.玻璃全部安裝完,將表面的污垢清除干凈。

        9.U型玻璃的驗收:
        U型玻璃的驗收除參照建筑裝飾工程及驗收規范(JGJ73-91)第三、四章門窗工程及玻璃工程有關章節外,還應重點檢查:

        A.邊框是否直接固定在建筑上,之間的縫隙是否密封。邊框承受的荷載應直接傳給建筑,不應使U型玻璃受力。

        B.玻璃與玻璃之間,玻璃與邊框之間的縫隙,是否按上述要求進行密封。

        C.應使U型玻璃在框了中沿玻璃長度方向能自由伸縮,在上框料與U型玻璃之間要留有適當縫隙。

        D.為防止膨脹螺栓等固定件與框料之間相互接觸發生化學反應產生接觸腐蝕,在鋼膨脹螺栓等固定件與框之間應用合成材料墊圈或油漆類物質隔開。

        10.U型玻璃使用長度的計算
        U型玻璃垂直安裝時使用長度的計算
        在有風荷載的情況下,應通過計算來確定U型玻璃的最大使用長度。

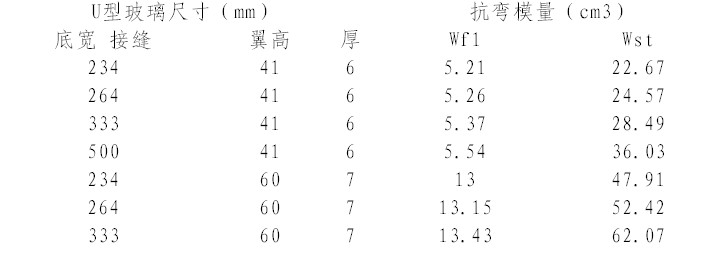

        不同規格的U型玻璃的抗彎模量見表12:

        Wf1=翼的抗彎模量 Wst=底版的抗彎模量
        單排U型玻璃墻體的風荷載,在翼朝室內安裝時,采用翼的抗彎模量計算最大使用長度
        在翼朝外安裝時,采用底版的抗彎模量計算最大使用長度
        單排U型玻璃墻體的風荷載情況
        雙排U型玻璃構造的墻體:

        外層玻璃承擔一半風荷載和全部風量。

        計算實例:

        采用單排500/41/6U型玻璃構筑垂直墻體,U型玻璃翼朝室內安裝。

        U型玻璃的最大使用長度用下式計算:

        式中:L=U型玻璃最大使用長度(m)
        =U型玻璃的彎曲應力(N/mm2)
        Wf1=U型玻璃翼的抗彎模量(cm3)
        Wst=U型玻璃翼的抗彎模量(cm3)
        P=風荷載(KN/m2)
        A=U型玻璃的底寬(m)
        1000=轉換系數
        設:風荷載P=0.5KN/m2
        彎曲應力 =30N/mm2
        =2.31
        由計算得知,在已知風荷載和彎曲應力(一般為30N/mm2)的情況下,使用規格為500/41/6的U型玻璃構筑單排墻體,U型玻璃的最大使用長度為2.31m。

        11.U型玻璃露點的計算
        根據《采暖通風與空氣調節設計規范》
        A.根據用戶的要求,確定以下參數,
        B.室內計算溫度16℃,相對濕度60%,室外溫度-23℃,風速0.2m/s。

        C.根據給定參數,求出U型玻璃墻內表面的溫度:

        ∑=tm-Rn/R0×(tn-twn)。設中∑-U玻墻內表面溫度,Rn-內表換熱阻取0.11 W/(m2.k),R0-總熱阻雙層U玻(兩翼相對安裝)取0.476W/(m2.k),tn-室內計算溫度, twn-室外計算溫度,U玻墻內表面溫度是∑=14.99℃,近視為15℃。

        D.根據要求:室內16℃,相對濕度60%,含水量為12.477g/m3,而-23℃相對濕度100%時,相對濕度含水量為12.84 g/m3,由12.477g/m3<12.84 g/m3 ,因此不會結露
