門窗幕墻熱工性能指標計算理體系建立(三)

　　百頁遮陽光學性能計算可采用以下模型和假設：

　　1 板條為非鏡面反射，可以忽略窗戶邊緣的作用；

　　2 模型考慮兩個鄰近的板條，每條分為5個相等部分（見圖6.3-2）；

　　3 可以忽略板條的輕微撓曲。


圖6.3-2模型中分割示意圖
　　各層構件數目確定后，采用下列公式進行計算。

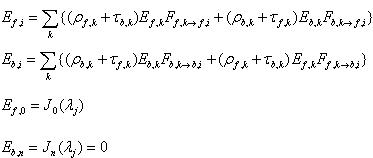

　　對于每層f,i和b,i ，i由0到n（這里 n=6），并對每一光譜間隔：

　　
　　散射—散射透過率:
　　等于室內環境的照度E_f.n（n=6），除以太陽輻射照度J_o：

　　
　　散射—散射反射率：
　　
　　直射—直射的透過率和反射率：
　　應依據百頁的角度和高厚比，按向前的幾何計算方法（見圖6.3-3），可計算給定入射角θ時穿過百頁未被遮擋光束的照度。


圖6.3-3 直射—直射透過率
　　對于任何波長，傾角φ的直射—直射的透過率：

　　
　　遮陽百葉透空的部分沒有反射：

　　
　　直射一散射的透過率和反射率：
　　對給定入射角，計算遮陽裝置中直接為所輻射的部分k（見圖6.3-4）。


圖6.3-4 遮陽裝置中受到直射輻射的部分
　　在入射輻射J₀和直接受到輻射部分k之間的角系數為：

　　和
　　內、外環境之間視角系數為0：

　　和
　　解下列公式可得到直射—散射的透過率和反射率：

　　
　　
　　吸收率：
　　輻射中沒有被透過和反射的部分被吸收到遮陽板件中，對每個波長段：

　　
　　

　　6.4 遮陽簾與門窗或幕墻系統組合的簡化計算

　　計算遮陽簾一類的遮陽裝置按類型可分為勻質幕簾和百葉幕簾，可統一用太陽輻射透射比和反射比，以及可見光透射比和反射比表示。這些計算采用歐洲的標準prEN 13363-1。


　　τe,B 遮陽簾太陽能透射比

　　ρe,B 遮陽簾室外側太陽能反射比

　　ρ’e,B 遮陽簾室內側太陽能反射比

　　τv,B 遮陽簾可見光透射比

　　ρv,B 遮陽簾室外側光反射比

　　ρ’v,B 遮陽簾室內側光反射比
　　
　　在遮陽裝置置于窗或幕墻室外側的情況下，太陽能總透射比g_total采用下式計算：

　　
　　在遮陽裝置置于窗或幕墻室內側的情況下，太陽能總透射比g_total采用下式計算：

　　
　　對于遮陽簾中置于兩玻璃板之間的情形，太陽能總透射比g_total應采用下式計算：

　　
　　對內遮陽和外遮陽簾，可用下列公式確定可見光總透射比:

　　
　　對內遮陽和外遮陽簾，可用下式確定總太陽能直接透射比:

　　
　　
