      VENTAS楣窗開啟系統簡介




                來源:濟南格屋建筑五金有限公司     　作者:房公殿  朱雷  　日期:2007-4-16
      頁面功能【字體：大 中 小】【打印】【投稿】【評論】


























      　　楣窗也稱亮窗是建筑中常見的窗型，在國內外的商業或民用建筑中得到了廣泛應用。長期以來，楣窗的高位開啟問題制約了該窗型的進一步的推廣，G-U VENTAS楣窗開啟系統則徹底解決了高位開窗通風換氣的要求。安裝該系統的楣窗可根據使用場所的不同選擇多種操作方式，同時可實現楣窗的多點鎖閉使其物理性能獲得了充分保證。下





                  　　楣窗也稱亮窗是建筑中常見的窗型，在國內外的商業或民用建筑中得到了廣泛應用。長期以來，楣窗的高位開啟問題制約了該窗型的進一步的推廣，G-U VENTAS楣窗開啟系統則徹底解決了高位開窗通風換氣的要求。安裝該系統的楣窗可根據使用場所的不同選擇多種操作方式，同時可實現楣窗的多點鎖閉使其物理性能獲得了充分保證。下面就楣窗常見的類型和五金系統的配套和選用作簡要介紹：




　　一．楣窗的分類



　　1．按照啟閉時開啟方式可分為：內開楣窗和外開楣窗兩種。見圖一、圖二所示：




　　2.按照開啟控制方式可分為：杠桿執手控制、螺桿控制、電動馬達控制。


受材料的質地以及型材的結構形式和門窗的加工工藝影響，不同材質的楣窗的開啟形式和結構形式會不盡相同。常見的鋁合金、PVC和木質楣窗能夠實現的開啟形式和結構形式以及開啟角距離見下表：



      表一      各種材質的楣窗綜合比較







      門窗材質


      開啟方式


      結構型式


      最大開啟距離（mm）






      鋁合金


      內開/外開


      矩形/斜頂形


      165～200/220～300






      PVC


      內開/外開


      矩形/圓頂形/斜頂形


      165～200/220～300






      木材


      內開/外開


      矩形/圓頂形/扁圓形/斜頂形


      165～200/220～300





　　二．    楣窗五金系統的組成和技術參數



　　楣窗五金系統主要由搖臂組件、扇托架、扳手或啟閉操作系統、傳動部分、傳動桿、限位撐、裝飾罩等組成。




　　1．搖臂組件

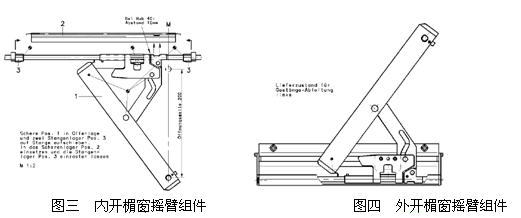

　　常見的楣窗搖臂組件五金系列為VENTUS F200，該系列五金使得楣窗最大開啟距離為200mm，分為內開楣窗搖臂組件和外開楣窗搖臂組件，根據開啟方式進行選擇，如圖三、圖四所示：




　　搖臂組件主要有鋅合金材料、高強度鋼材、鋁合金材料等組成，其特點是強度高、滑動順暢、結構緊湊等，由于經過特殊的表面處理，具有較高的耐腐蝕性。搖臂末端的壓力彈簧和卡槽使得楣窗可以很容易地拆開和裝上，當用戶需要清潔楣窗外側的玻璃時，可以很方便地自行拆開楣窗搖臂，將楣窗放平。高強度的搖臂可以強制性地鎖閉窗扇，從而使窗扇在關閉狀態時密封良好。窗扇處于通風狀態時，狀態穩定。


由于不同材質的型材斷面結構有所不同，楣窗搖臂組件有多種形式可供選擇。搖臂組件在設計時充分考慮了不同材質型材的特點，在產品本身的局部有所區別，保證了五金配件安裝方便以及牢固性，型材不同所選擇的搖臂組件也不同，其與型材之間的固定方式也不同，如圖五、圖六所示：





　　2．扇托架



　　扇托架安裝在開啟扇上，與搖臂組件進行連接，通過開啟系統將搖臂組件打開或關閉，推動固定在開啟扇上的扇托架實現窗扇的啟閉。該配件采用高強度的鋼材經過特殊的表面處理制作而成，能夠承受較大的推力。扇托架的式樣與開啟方式和所選用的型材有關，內、外開楣窗扇托架主要依據型材本身的尺寸所決定的，如圖五、六中所示的Y值，內開楣窗的Y值PVC窗和木窗一般選擇14～25mm，鋁合金窗一般選擇0～25mm，外開楣窗的Y值鋁合金窗一般選擇0～4mm或5～13mm，PVC窗一般選擇14～25mm，木窗Y一般選擇14～25mm、26～50mm和51～75mm，可根據具體情況進行選擇。 窗扇的壓緊力可以通過扇托架的螺絲進行調節，從而可以調節扇的密封程度，扇托架上的刻度可方便調節，使得窗扇的密封性能達到最佳。依據型材本身的斷面結構不同，與窗扇之間的固定方式也不同，從而保證了其牢固性。




　　3．扳手或啟閉操作系統



　　楣窗啟閉是通過低位的執手或其他方式控制高位窗的啟閉，一般楣窗配件可通過垂直形扳手、直角轉動形扳手和電驅動器等來控制啟閉。一般來講，當楣窗啟閉的阻力小于25KG時選擇垂直扳手來控制楣窗的啟閉；當楣窗啟閉的阻力較大時，一般選擇直角轉動形扳手來控制楣窗的啟閉；當楣窗位置高度大于7000mm或墻體等其他因素不能布置控制的五金配件時，一般選擇電驅動器通過開關或遙控器來控制楣窗的啟閉。




　　垂直形扳手是利用杠桿原理扳動扳手推動連桿，實現楣窗的啟閉，扳手內置高強度頂絲將傳動桿與扳手卡緊，固定方便牢固。垂直形扳手是由鋅合金件、高強度鋼材以及鋁合金等不同材質的材料組成的，外表面通過特殊表面處理具有很好的耐腐蝕性以及美觀耐用的特點。




　　直角轉動形扳手是通過轉動扳手帶動鋁管旋轉，通過螺桿傳動器推動連桿，實現楣窗的啟閉，各部分通過銷釘固定，固定方便牢固，鋁管傳動可以承受較大的扭力來滿足功能需要，在垂直形扳手無法啟閉較大阻力的楣窗時，一般選擇直角轉動形扳手來控制楣窗的啟閉，但此配置中必須加上螺桿傳動器用來轉換作用力。




　　電驅動器控制，是通過內置于電驅動器內的馬達驅動螺桿上的滑塊，推動連桿實現楣窗的啟閉。馬達的安裝位置內開楣窗可以在楣窗的頂部或側面，外開楣窗可以安裝在楣窗的底部或側面。電動驅動器最大推動阻力可達1200N，當窗扇啟閉時的阻力達到1200N時電驅動器中自動保護裝置可將馬達自動停止，無須人為操作，電驅動器一般所需電壓有230V和24V兩種，230V電壓的電驅動器用于通風換氣功能的楣窗，24V電壓的電驅動器用于具有排煙防火功能的楣窗，可根據使用功能的需要進行選擇。電驅動器滑塊最大行程為50mm，在電驅動器最大行程范圍內可通過調整按鈕調節行程來調節楣窗的開啟距離。





      上一頁12下一頁
