《建筑玻璃屋頂和玻璃雨篷》大綱及條文（四）

　　8.2.5全玻璃采光頂結構性裝配組件安裝允許偏差見表21。

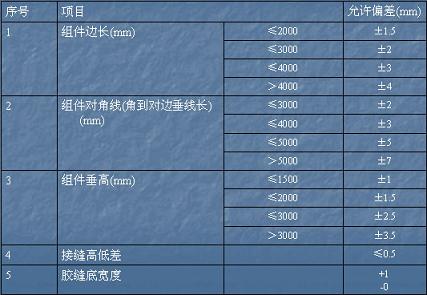

表21　全玻璃采光頂結構性裝配組件安裝允許偏差

　　8.2.6全玻璃采光頂安裝允許偏差見表22。

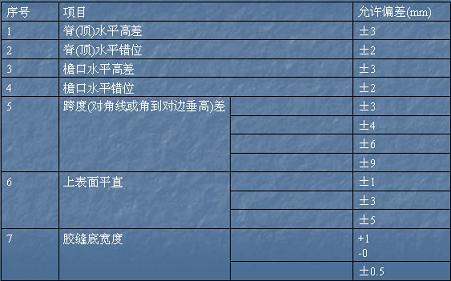

表22　全玻璃采光頂安裝允許偏差

　　8.3 支承結構要求
　　8.3.1 鋼結構
　　8.3.1.1　鋼結構應執行GB50017,設計鋼結構時,應從工程實際情況出發,合理選用材料和構造措施,滿足結構構件在運輸、安裝和使用過程中應有的強度、穩定性和剛度要求,并符合防腐蝕要求。

　　8.3.1.2　制作要求：鋼型材的加工應符合GB50205有關規定，構件允許偏差滿足表23要求，曲桿尺寸允許偏差應滿足表24的要求。

表23 玻璃采光頂鋼型材構件尺寸允許偏差

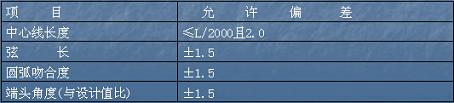

表24　曲桿尺寸允許偏差

　　8.3.1.3　組件要求:組件應按設計圖,嚴格控制尺寸，桿件長、寬、高度的尺寸誤差，應符合表25要求。

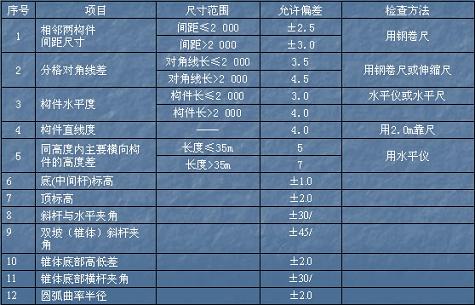

表25 采光頂構件的組裝允許偏差

　　8.3.2 鋁合金結構　
　　組裝時應按設計圖，嚴格控制尺寸，桿件長、寬、高度的尺寸誤差，應符合表26要求。

表26玻璃采光頂型材構件尺寸允許偏差

　　8.3.3拉索（拉桿）結構
　　鋼拉索的外觀應符合設計要求，表面無銹斑，鋼絞線不允許有斷絲及其它明顯的機械損傷。索(桿)結構的質量和加工的誤差應符合下表的要求。構件加工的允許偏差應符合表27的要求。

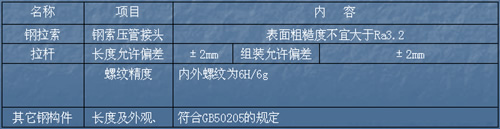

表27　　構件質量和加工要求
