慧魚后切底式背栓干掛系統(tǒng)特點

　　以下為慧魚后切底式背栓干掛系統(tǒng)的特點：


　　一、受力特點

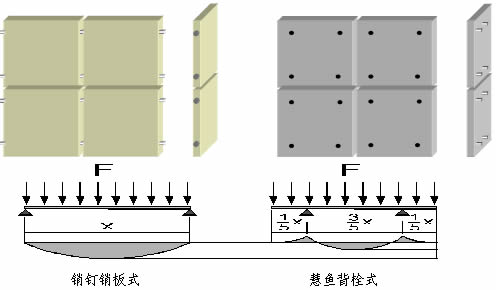

　　相比傳統(tǒng)板材邊緣受力的銷釘、銷板固定方式，慧魚背栓將受力點由板材邊緣改為到板材背部（如下圖所示），

　　由上圖可以看出，使用慧魚后擴底背栓系統(tǒng)板材的收力彎矩縮短了40%，充份利用了板材本身的抗彎強度。且每片板材均獨立受力，在無外力作用于錨栓上時，錨栓對板材無應力作用。


　　依此達到以下效果：

　　1）減小板材厚度，降低板材重量
　　2）提高了安全性，可用于高層、超高層建筑
　　3）降低建設費用，減少長期維護費用
　　4）幕墻荷載的降低可減小建筑結構的構件尺寸

　　二、加工方式上的特點
　　對一些軟質、脆性以及層狀內部結構的板材，在板材側邊進行開槽加工容易對板材造成不易覺察的損傷，從而帶來一定的安全隱患。

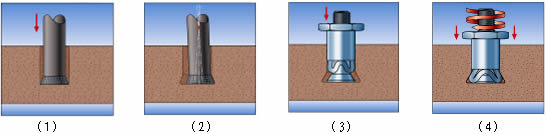

　　而慧魚的底擴孔技術是在板材背面鉆孔：點狀破壞， 4個直徑僅為11mm~13mm左右的圓孔，對石材內部無破壞影響，安全性強。見以下鉆孔過程.

　　效果特點：可在軟質各種薄型板材（陶瓷類）、脆性板材（玻璃類）、軟質板材（砂巖類）上進行 。避免了在板材側邊進行加工而對板材造成各種顯形或隱形損傷的可能。最大限度地拓展了基材的使用范圍.

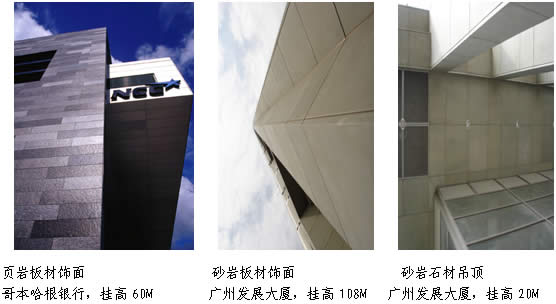

　　以下為慧魚背栓在特殊板材上使用的工程實例。
