從上表可以看出凝灰?guī)r（砂巖）的特點是
吸水率高、強度低。近年來的工程建設中，對凝灰?guī)r的材質進行了大量的檢測（例如東莞市行政中心），對砂巖材質也進行了檢測（例如深圳市文化中心），取得了一些參數，使我們對凝灰?guī)r（砂巖）有了初步的認識，但總體上來講，由于使用凝灰?guī)r（砂巖）的工程還不多，且凝灰?guī)r（砂巖）產地分散，各地產品材質差異很大，因此每個工程在使用凝灰?guī)r（砂巖）時都應對材質進行檢測，以便對材質進行評估。同時要對凝灰?guī)r（砂巖）石板材表面涂
有機硅防水劑進行
防水處理，深圳市文化中心用砂巖石板材，通過表面防水處理，砂巖石板材吸水率降低到0.8% 以下，且強度有大幅度提高，說明此類石材用
有機硅防水劑進行
表面處理的必要性。但在設計計算時，現在尚不宜考慮處理后的效果，即仍按未處理前參數采用。對此類石板材也進行了（抗彎、抗沖擊）
承載能力試驗，取得了一些參數，但我們對它破壞特點的認識尚不充分，因此設計時，總安全系數K宜取為3.5，即材料性能
分項系數K2取為2 .5。
從石材幕墻實際工程破壞和試驗結果看，石材幕墻石板材連接破壞大部分為槽(孔)沖切（錐體）破壞，對槽(孔)破壞情況的分析表明，槽(孔)與勾(栓)配合尺寸的正確選擇是非常重要的，它對石材幕墻石板材連接性能起到關鍵作用。勾(栓)與槽(孔)的配合不僅要考慮施工、安裝時便于調整，而更重要的是考慮槽(孔)的受力特點，在嚴格控制施工偏差、滿足施工安裝必要的調整尺寸基礎上，確定槽(孔)尺寸，使其達到最佳受力狀態。
現在對各種連接配合構造分別進行討論。
1.通槽通長勾（圖1）
通槽即沿板上、下邊通長開槽，一般槽寬取7mm，槽深取15~17mm，這樣取值是按勾厚4mm，勾錨入槽10~12mm考慮的，通長勾勾長一般取比板寬兩端各減5mm考慮。
圖1 通槽（普通槽）通長勾
從破壞情況分析，通槽通長勾破壞時石材沿槽底向下
剝離，剝離角隨石材強度而異，石材強度高，角度小(即剝離面積大)，石材強度低，角度大(即剝離面積小)。由于通長設勾，總的剝離面積等于板寬乘剝離深度，剝離面積大，受力特別有利，但勾的用料較多。從以上分析還可看出如果槽開得很深，剝離深度不會隨開槽深度而相應改變，即槽深比勾錨入深度大于5mm以上后，會減少剝離面積，減少抗剪承載能力（圖2）。
圖2 通槽（深槽）通長勾
2.通槽短勾（圖3）
石板材上開通槽（一般槽寬取7mm，槽深取15~17mm），用短勾連接，板材受剪破壞時，短勾兩側槽壁
剪切破壞，并從勾下槽底向下剝離，剪切破壞面積為槽壁剪切面積加槽底下板面剝離破壞面積，剝離面積隨勾寬和槽深而變化。總體來說，其總剝離面積遠遠小于通槽通長勾，是所有勾槽連接
節點中剪切(剝離)面積最少的，即最易剪切破壞的連接節點。
圖3 通槽短勾
3. 短平槽短勾（圖4）
石板材上開短平槽（一般槽寬取7mm、槽長度取100mm），用短勾連接，石板材受剪破壞時，短勾兩側槽壁呈γ0角剝離，槽底呈α0角剝離，剪切破壞面積為槽壁兩側剝離面積加槽底以下
面板剝離面積，總剝離面積大于通槽短勾，但應注意到短平槽槽長與勾寬的關系，保持槽長為勾寬+10mm(2×5 mm)時槽壁沿槽端剝離（如按規范規定長度取不少于100mm，則勾寬應為90mm），如果槽長過長(即大于勾寬2×5 mm)就有可能在槽中部剝離或沿槽壁切斷，即短平槽開槽過長，對槽受力不利。

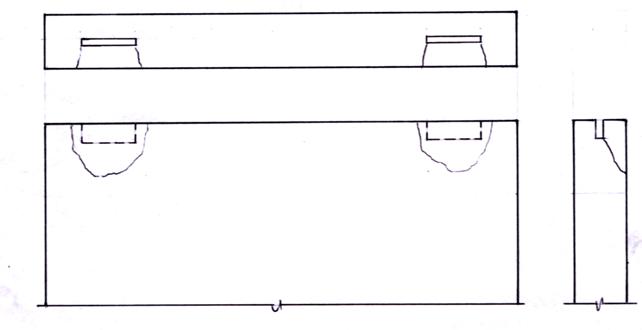

圖4 短平槽短勾
