6．對角線差
6.1低輻射鍍膜玻璃的對角線差應符合GB11614的標準的有關規定。
6.2鋼化、半鋼化低輻射鍍膜玻璃的對角線差應符合
GB17841-1999標準的有關規定。
7． 光學性能
低輻射鍍膜玻璃的光學性能包括：紫外線
透射比、
可見光透射比、
可見光反射比、太陽光直接透射比、太陽光直接反射比和
太陽能總透射比。這些性能的差值應符合表2-13c規定。
表2-13c 低輻射鍍膜玻璃的光學性能要求
項目
|
允許偏差最大值（明示標稱值）
|
允最大差值（未明示標稱值）
|
指標
|
±1.5
|
≤3.0
|
注：對于明示稱值(系列值)的產品，以標稱值作為偏差的基準，偏差的最大值應符合本表的規定；對于未明示標稱值的產品，則取三塊試樣進行測試，三塊試樣之間差值的最大值應符合本表的規定。
|
8．顏色均勻性
低輻射鍍膜玻璃的顏色均勻性，以CIELAB均勻空間的色差ΔE
*來表示，單位：CIELAB。測量低輻射鍍膜玻璃在使用時朝向室外的表面，該表面的反射色差ΔE不應大于2.5 CIELAB色差單位.
9．輻射率
離線低輻射鍍膜玻璃應低于0.15。在線低輻射鍍膜玻璃應低于0.25。
10．
耐磨性
試驗前后試樣的可見光透射比差值的絕對值不應大于4% 。
11．耐酸性
試驗前后試樣的可見光透射比差值的絕對值不應大于4% 。
12．耐堿性
試驗前后試樣的可見光透射比差值的絕對值不應大于4% 。
13．超過本章的其它要求，由供需雙方協商解決。
低輻射膜(Low-E) 鍍膜玻璃是表面鍍有低輻射膜系的鍍膜玻璃，其膜系結構有多種，如圖2
-11g所示。
圖2-11g
以圖2
-11g(7)的膜系為例，將各層膜的特性闡述如下：
膜系中第一層是SnO
2膜，其作用與陽光控制膜系中的
介質膜相同，
金屬膜是低輻射膜系中的主功能膜層。

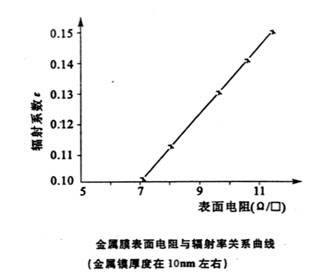

金屬膜的厚度與表面電阻及表面電阻與
透射率的關系見圖2-11h及圖2-11i。圖上的金屬膜層是銀膜的實測數據。在銀膜上再鍍上一層很薄(厚度為1~2nm)的
鋁膜。
圖2-11h
圖2-11i
上一頁123下一頁
