接縫密封技術規范缺失是建筑接縫滲漏的根源(二)

    三   接縫位移的考慮
    1  熱位移
    1）考慮熱位移的基礎參數
    當地冬季/夏季環境大氣溫度極限值 和 ： (如： = －18℃， = 32℃)
    建筑材料日光吸收系數A ：如：無色透明玻璃，6mm,   A=0.15;

                                著色玻璃，6mm，      A=0.48~0.53
                                熱反射玻璃。6mm,     A=0.6~0.83
                                大理石，白色，       A=0.58
   儲熱系數（Heat capacity constants）H (42~72) ：如紅磚、混凝土等高儲熱的H=42~56,鋼、鋁等低儲熱的H=56~72
   建筑材料線性熱膨脹系數，α： mm/mm/℃,（可以從建筑材料手冊查表取值，也可用實測值）
   夏季材料的最高表面溫度，T_S：

                     T_S＝T_A+AH         （3－1）
    以混凝土為例                    T_S=32+0.85×42=68℃
    當地條件下材料表面的最大溫度差，  △T_M：

△T_M＝T_S-T_W (℃)           （3－2）
    以混凝土為例    △T_M ＝T_S-T_W=68-(-18)=86℃
    2）熱位移( )的簡單計算
                △L= α.L.(△T)        （3－3）
    例：4℃砌筑的混凝土墻體，兩個接縫的間隔距離5.0米，則：△L=0.0000065*5.0*1000*(86-4)=2.67  (mm)
    2 濕脹－干縮位移
    在干－濕交變條件下，吸濕性建筑材料線性尺寸變化量 △L同材料的變化率（R）有關，即：

　　 （3－4）
    有些材料的吸濕變化是不可逆的，有些是可逆的。磚、混凝土的吸濕尺寸變化是可逆的，變化率為0.02~0.06 ％;石材線性尺寸變化是不可逆的，一般石灰石的變化率為0.01%, 砂巖為0.07%。以前例混凝土墻計算, 墻體接縫在干－濕交變尺寸變化按（3－1）計算為1.5mm：

    3 接縫位移綜合因素分析

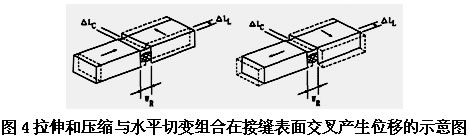

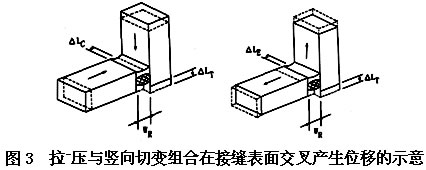

    在熱位移及其它影響因素作用下，密封膠接縫位侈基本類型有四種(圖1)，包括：壓縮（C），拉伸(E)，豎向切變(EL)和水平切變(Eτ)。豎向和水平切變對密封膠接縫的影響是剪切(圖2)。密封膠在接縫中要適應上述位移或其中幾種組合的位移，包括拉伸－壓縮，或拉伸－壓縮同豎向切變或水平切變的組合位移，或者拉伸及壓縮之一同豎向切變或水平切變的組合位移。圖3是拉伸－壓縮同水平切變組合在接縫表面交叉產生位移的示意圖。圖4是拉伸－壓縮同豎向切變組合在接縫表面交叉產生位移的示意圖。設計密封膠接縫應對可能遇到的各種類型位移進行充分的分析評估，考慮這些位移對接縫密封膠的作用，充分保證選用密封膠的位移能力能夠充分適應這些位移。

上一頁123下一頁

轉載時需注明出處：中國幕墻網 m.ikucheng.com
我要評論 (已有*人參與評論)
上一篇：石材復合板異軍突起，粘膠劑行業加劇競爭 下一篇：上海市流通領域膠粘劑商品質量主要存在四方面問題	【回到頂部】
