1961年，美國出現(xiàn)了第一棟被污染的大樓(見圖4)，從那以后，不斷有被污染的案例報(bào)道。有關(guān)的專業(yè)人士一直致力于研究發(fā)生污染的原因并制定相關(guān)的測試方法來預(yù)防污染的發(fā)生。直到1984年，世界上第一個(gè)關(guān)于污染性測試的測試方法——ASTM C1248才問世。然而隨著
石材幕墻在我國的應(yīng)用越來越廣，直到今天，還是有許多被污染的案例不斷出現(xiàn)(見圖5)。其根本一點(diǎn)就是人們還沒有意識(shí)到預(yù)防污染的重要性。
值得注意的是，石材一旦發(fā)生被污染，很難用化學(xué)或物理的方法將其去除。國外曾經(jīng)嘗試用化學(xué)吸附劑去除污染的石材(見圖6)。它們將化學(xué)試劑涂在污染的石材接縫周圍，并用遮蔽
膠條覆蓋，試圖將接縫里的有機(jī)物吸出來，結(jié)果徒勞無功。也有人試圖用物理的方法將接縫里的有機(jī)物分離出來，但發(fā)現(xiàn)所需的費(fèi)用比換掉石材還要貴。減少石材污染的唯一有效的辦法就是事先預(yù)防，在石材使用以前必須作污染試驗(yàn)，確保無石材污染后再行施工。再有，一旦發(fā)現(xiàn)石材受污染后，馬上將接縫里的密封膠割除，從而阻止石材進(jìn)一步污染，并重新施打不污染石材的密封膠。

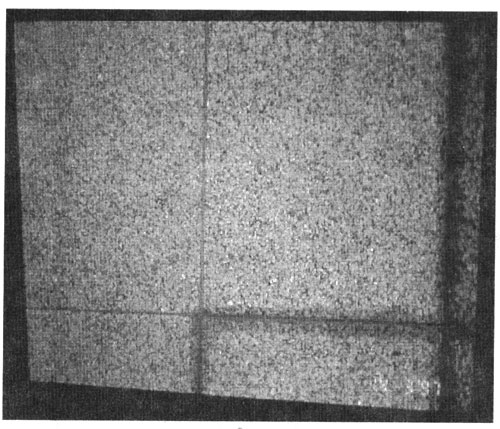

圖5 被污染的某一大樓門k京)
圖6 試圖用化學(xué)藥品去除污染的接縫
預(yù)防石材污染的有效方法就是應(yīng)用前進(jìn)行污染性測試，來預(yù)測所使用的密封膠是否會(huì)對(duì)石材造成潛在的污染。ASTM C1248污染性測試就是針對(duì)這一應(yīng)用而開發(fā)的實(shí)驗(yàn)方法。它相當(dāng)于模擬自然條件下一年的
老化污染情況。具體做法是將密封膠和石材備制成12毫
米寬，12毫米深和50毫米長的試樣(見圖8)，
固化21天后，把試樣接口壓縮成6毫米寬，然后將一組試樣放置在70(C的烤箱里
烘烤兩個(gè)星期，將另一組試樣放置在紫外箱中照射兩個(gè)星期。留一組試樣在常溫下放置同樣的時(shí)間，比較試驗(yàn)結(jié)果。JC／T883—2001<<石材用
建筑密封膠>>附錄A“用于多孔性
基材的接縫密封膠污染性標(biāo)準(zhǔn)實(shí)驗(yàn)方法”就是依據(jù)ASTM C1248演化而來的國內(nèi)污染性測試方法。它依據(jù)工程的實(shí)際需求做了修改，保留了兩個(gè)星期的70(C烤箱烘烤，取消了紫外箱照射的對(duì)比，以簡化實(shí)驗(yàn)步驟和節(jié)省工程測試所需的時(shí)間。已經(jīng)測試的結(jié)果是不容許隨便改變的，否則就不能保證實(shí)驗(yàn)結(jié)果的科學(xué)性(見圖7)。
杜絕石材污染的最有效方法是使用不含塑化劑的高性能
硅酮密封膠，由于配方中不含塑化劑，因此從根本上杜絕了產(chǎn)生污染的可能性。有些技術(shù)領(lǐng)先的密封膠生產(chǎn)商如道康寧公司就有這樣的產(chǎn)品如DC991。它固有的不含塑化劑配方和專為多孔性石材應(yīng)用而研發(fā)的專利技術(shù)，可以永久性避免石材的污染。
當(dāng)然，有很多人會(huì)說使用
聚氨酯可以避免石材的污染。聚氨酯會(huì)比
硅酮密封膠有一定的優(yōu)勢，但是跟許多普通的硅酮密封膠一樣，其配方也含有一定量的塑化劑，所以也會(huì)對(duì)石材造成潛在的污染性。圖9和圖10就是聚氨酯污染石材的案例。因此不管使用何種建
筑用膠，為了保險(xiǎn)起見都應(yīng)先做石材的防污染試驗(yàn)。
圖7 改變實(shí)驗(yàn)結(jié)果隨意更換密封膠造成了石材的污染
上一頁123下一頁
