石材幕墻勾(栓)槽(孔)連接配合構造及其質量控制(一)

    石板材上開短平槽(一般槽寬取7mm、槽長度取100mm)，用短勾連接，石板材受剪破壞時，短勾兩側槽壁呈丁角剝離，槽底呈。角剝離，剪切破壞面積為槽壁兩側剝離面積加槽底以下面板剝離面積，總剝離面積大于通槽短勾，但應注意到短平槽槽長與勾寬的關系，保持槽長為勾寬+10mm(2X 5 mm)時槽壁沿槽端剝離(如按規范規定長度取不少于100mm，則勾寬應為90mm)，如果槽長過長(即大于勾寬2X 5 mm)就有可能在槽中部剝離或沿槽壁切斷，即短平槽開槽過長，對槽受力不利。

    4、弧形短槽短勾(圖5)
    孤形短槽開槽是孤形短槽連接技術的基礎，也是一切設計、計算的起點。只有確定了弧形短槽的有關幾何參數才能著手進行孤形短槽連接設計、計算。

    孤形短槽現在都采用砂輪開槽，不同直徑砂輪開出的槽的幾何參數不一樣，因此選擇砂輪直徑是孤形短槽開槽的第一步。一般石材加工企業常用的砂輪直徑有350mm(14英寸)、300mm(12英寸)、250mm(10英寸)等。

    JGJl33《金屬與石材幕墻工程技術規范》第6．3．4條規定：  “孤形槽的有效長度不應小于80mm"。有效長度是指相對于錨人槽內掛勾底處孤形短槽的弦長。它是按40mm寬掛勾考慮的，即40mm寬掛勾且掛勾中心線與槽長中心線吻合時，掛勾兩側各可移動20mm(理論值，實際值應不小于5mm)。它還與掛勾錨人的深度有關，一般掛勾錨人10～12mm為宜。

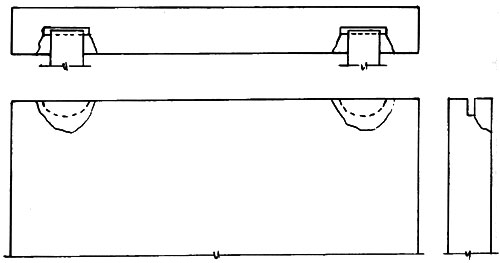

    圖5

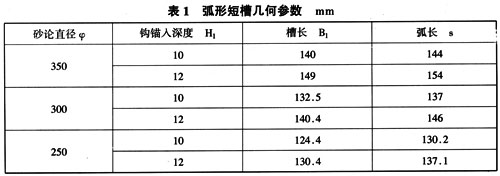

    根據砂論直徑與掛勾錨人短槽深度，按有效長度為80mm計算的孤形短槽幾何參數見表一。


    弧形短槽(一般槽寬取7mm，槽長、槽深與砂輪直徑和有效長度取值有關)，用短勾連接，勾下端處最佳弦長(有效長度)是弦長比勾寬長(2X 5 mm)lOmm，以便安裝時調節(并考慮開槽、制勾及安裝時定位偏差)，受力破壞為剝離破壞，剝離破壞面積與勾寬和勾錨人深度有關，不會隨弧形短槽開槽深度和寬度而相應改變，即同樣勾寬和勾錨人深度，開槽加深、加寬以后，剝離面積隨之減少(圖6)，因此控制有效長度對弧形短槽抗剪承載能力至關重要。如按規范規定有效長度取不少于80mm，則勾寬應為70mm，如果勾寬40mm，則有效長度控制在50mm左右為宜。

    短平槽(弧形短槽)如果采用蝶式勾，剪切破壞時，槽兩側剝離面積不同，即近勾側剝離面積大，遠勾側剝離面積小，甚至無剝離(槽壁剪切破壞)，因此短平槽(弧形短槽)采用蝶式勾對受力不利。


圖6  弧形短槽短勾
    5、鋼銷式(圖7)
    在石板材板上、下邊上開孔，一般孔徑為6—7mm，孔深22—33mm，破壞時石板在銷孔兩側呈y角、在孔底呈。角剝離，孔深對剝離面積有影響，但孔深30mm以后繼續增加孔深其影響會越來越小。


圖7  鋼銷式
