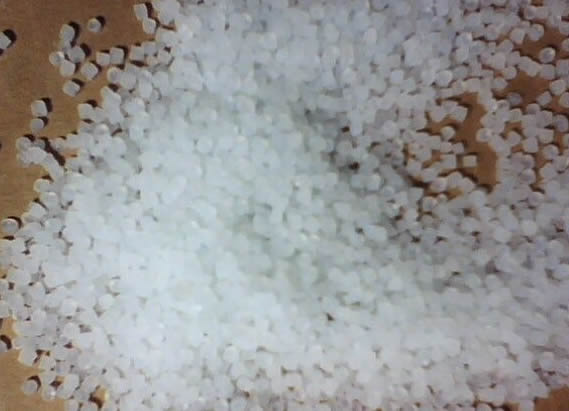

ETFE



　　1簡介

　　比重:1.7克/立方厘米

　　成型收縮率:3.1-7.7%

　　成型溫度：300-330℃

　　ETFE 是最強韌的氟塑料，它在保持了PTFE 良好的耐熱、耐化學性能和電絕緣性能的同時，耐輻射和機械性能有很大程度的改善，拉伸強度可達到50MPa，接近聚四氟乙烯的2倍。

　　2基本性能

　　-65°C~+150°C

　　薄壁材料

　　高阻燃性

　　低煙

　　極適用于水、燃料、油、酸堿環境中

　　說明ETFE是一種堅韌的材料，各種機械性能達到較好的平衡——抗撕拉極強、抗張強度高、中等硬度、出色的抗沖擊能力、伸縮壽命長。ETFE是良好的電介質材料，絕緣強度高，介電常數為2.6，電阻率高，耗散因數低，僅為0.003。其低介電常數，在頻率和溫度變化的情況下基本恒定。ETFE的使用溫度范圍較實用較廣，恒定溫度通常設定為-65°C 到 +150°C之間，在超低溫時仍堅硬非凡，其脆化溫度低至-100°C。另外，ETFE還通過了幾項嚴格的抗燃測試，如IEEE 383，并獲得UL 94 V-0等級。對大多數化學物質的物理屬性影響小，對普通氣體和水氣的滲透性低。

　　3ETFE

　　第一部分：化學品名稱

　　化學品中文名稱： 乙烯-四氟乙烯共聚物

　　化學品英文名稱： Ethylene tetrafluoroethylene

　　第二部分：成分/組成

　　有害物成分 CAS No.

　　組成：該材料是由四氟乙烯(CF2=CF2)與乙烯(CH2=CH2)發生聚合反應得到的高分子材料。

　　4ETFE應用

　　ETFE的中文名為乙烯-四氟乙烯共聚物。ETFE膜材的厚度通常小于0.20mm，是一種透明膜材。 2008年北京奧運會國家體育館及國家游泳中心等場館中將采用這種膜材料。

　　乙烯-四氟乙烯共聚物膜作為結晶性高聚物，熔點為256~280℃。燃燒時可自熄。其抗剪切機械強度高，耐低溫沖擊性能是現有氟塑料中最好的，從室溫到-80℃都能夠有較高的沖擊強度，化學性能穩定，電絕緣性和耐輻照性能好。ETFE薄膜的實際使用始于上世紀90年代，主要作為農業溫室的覆蓋材料、各種異型建筑物的篷膜材料，如運動場看臺、建筑錐型頂、娛樂場、旋轉餐廳篷蓋、娛樂廳篷蓋、停車場、展覽館和博物館等。英國新千年應典工程之一的“伊甸園”有“世界第八大奇觀”之美譽。它由4座穹頂狀建筑連接組成的全球最大溫室，上面覆蓋著由ETFE薄膜材料制成的透明蓋板，其質量只有相同面積玻璃質量的1%，透明薄片可以回收利用，并具有良好的保溫性。

　　ETFE膜是透明建筑結構中品質優越的替代材料，多年來在許多工程中以其眾多優點被證明為可信賴且經濟實用的屋頂材料。該膜是由人工高強度氟聚合物(ETFE)制成，其特有抗粘著表面使其具有高抗污，易清洗的特點。通常雨水即可清除主要污垢。

　　ETFE膜使用壽命至少為25-35年，是用于永久性多層可移動屋頂結構的理想材料。該膜材料多用于跨距為4米的兩層或三層充氣支撐結構，也可根據特殊工程的幾何和氣候條件，增大膜跨距。膜長度以易安裝為標準，一般為15-30米。小跨度的單層結構也可用較小規格。

　　ETFE膜達到B1、DIN4102防火等級標準，燃燒時也不會滴落。且該膜質量很輕，每平方米只有0.15-0.35公斤。這種特點使其即使在由于煙、火引起的膜融化情況下也具有相當的優勢。

　　根據位置和表面印刷的情況，ETFE膜的透光率可高達95%。該材料不阻擋紫外線等光的透射，以保證建筑內部自然光線。通過表面印刷，該材料的半透明度可進一步降低到50%。根據幾何條件及膜的層數，其K值可高達2.0W/m2K。耗能指數以一個三層印刷的膜為例可達到0.77。

　　由于其優秀品質，ETFE膜幾乎不需日常保養。可對其由于機械損壞的屋頂進行簡單檢查(一年一次為宜)，并根據需要就地維修。同時也可檢查通風系統，更換過濾裝置。

　　ETFE膜完全為可再循環利用材料，可再次利用生產新的膜材料，或者分離雜質后生產其它ETFE產品。

　　國家奧林匹克游泳館水立方就是用ETFE膜制成的。

　　ETFE(F-40)氟塑料來源于美國杜邦公司和日本旭硝子公司，主要應用于防腐蝕襯里。該材料具有聚四氟乙烯的耐腐蝕特性，同時又有對金屬特有的較強粘著特性，克服了聚四氟乙烯對金屬的不粘合性缺陷，加之其平均線膨脹系數接近碳鋼的線膨脹系數，使ETFE(F-40)成為和金屬的理想復合材料，具有極優良的耐負壓特性。[1]

　　5ETFE物性表
