中空玻璃二道密封膠選用不當(dāng)會(huì)產(chǎn)生哪些現(xiàn)象以及造成何種危害?

　　針對(duì)上期白云在線的專家組回答了眾網(wǎng)友“如何正確選用中空玻璃二道密封膠”的問(wèn)題，專家組為了讓網(wǎng)友們對(duì)中空玻璃二道密封膠有更深入的了解，再次跟網(wǎng)友們分享中空玻璃二道密封膠選用不當(dāng)所產(chǎn)生的一些現(xiàn)象以及危害。

　　中空玻璃密封膠對(duì)中空玻璃的質(zhì)量和使用壽命有著很大的影響，中空玻璃結(jié)構(gòu)密封膠甚至直接關(guān)系到幕墻安全問(wèn)題，因此我們要選對(duì)產(chǎn)品，要選好的產(chǎn)品。

　　“白云在線’專家組將二道密封膠選用不當(dāng)造成的問(wèn)題歸納后可分為以下兩類：一類是造成中空玻璃使用功能的喪失，即喪失了中空玻璃原本具有的功能；另一類則涉及到中空玻璃應(yīng)用的安全問(wèn)題——即中空玻璃外片墜落造成的安全隱患。

“虹彩”現(xiàn)象和“流油”現(xiàn)象

關(guān)于第一類問(wèn)題，本期“白云在線”針對(duì)填充了礦物油的中空玻璃二道密封膠造成中空玻璃使用功能喪失的嚴(yán)重現(xiàn)象，收集了部分案例與大家分享。

　　案例1:中空玻璃“彩虹”現(xiàn)象

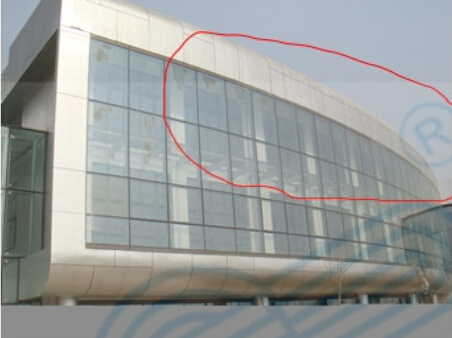

　　某項(xiàng)目幕墻的中空玻璃整體出現(xiàn)“虹彩”現(xiàn)象

　　某項(xiàng)目竣工不久中空玻璃整體就出現(xiàn)奇特的‘虹彩’現(xiàn)象。

　　“虹彩”現(xiàn)象中空玻璃局部圖

　　某項(xiàng)目“虹彩”現(xiàn)象中空玻璃的局部放大圖，由上圖可見(jiàn)油跡在中空玻璃內(nèi)腔界面上的遷移。

　　案例2:中空玻璃“流油”現(xiàn)象

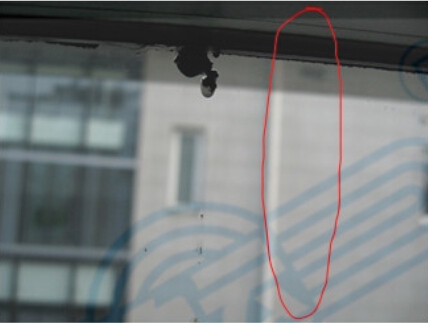

　　中空玻璃內(nèi)“流油”現(xiàn)象

　　上圖所示中空玻璃上部出現(xiàn)黑色油斑，油斑下部出現(xiàn)明顯油漬。

　　以上兩個(gè)案例的“奇特”現(xiàn)象都是中空玻璃使用的二道密封膠充了礦物油，礦物油俗稱白油，為烷烴類物質(zhì)，與硅酮密封膠相容性較差，經(jīng)過(guò)一定時(shí)間后會(huì)遷移、滲出。

　　“虹彩”現(xiàn)象的原因是礦物油遷移到中空玻璃內(nèi)腔內(nèi)。“流油”現(xiàn)象的原因是礦物油遷移，溶解了中空玻璃一道密封丁基膠，產(chǎn)生黑色油斑或油跡。

　　目前市場(chǎng)競(jìng)爭(zhēng)激烈，部分生產(chǎn)廠家為了低價(jià)爭(zhēng)取客戶，不惜犧牲產(chǎn)品性能和質(zhì)量，市面上出現(xiàn)了部分低質(zhì)低價(jià)的產(chǎn)品。中空玻璃密封膠填充礦物油是不良廠家降低中空玻璃密封膠生產(chǎn)成本“非常有效”的方法。因?yàn)橛袡C(jī)硅基礎(chǔ)聚合物在硅酮密封膠中所占成本比重很大，降低有機(jī)硅基礎(chǔ)聚合物含量即可降低成本;不良廠家用部分低價(jià)的礦物油取代有機(jī)硅基礎(chǔ)聚合物，同時(shí)，礦物油還有明顯降低密封膠粘度的作用，因而配方中可以大量填充填料以更進(jìn)一步降低有機(jī)硅基礎(chǔ)聚合物含量。如果有機(jī)硅基礎(chǔ)聚合物的含量下降，必然會(huì)導(dǎo)致硅酮膠的耐久性下降。與之同時(shí)，使用“充油膠”后隨著礦物油在中空玻璃內(nèi)部的遷移，對(duì)一道丁基膠的密封性能也產(chǎn)生極大的負(fù)面影響，會(huì)造成中空玻璃過(guò)早失效。如“充油膠”用于中空玻璃結(jié)構(gòu)粘結(jié)用途，對(duì)幕墻是巨大的安全隱患。在此“白云在線”呼吁大家一定要拒絕“充油膠”。

　　本期“白云在線”針對(duì)填充了礦物油的中空玻璃二道密封膠造成中空玻璃使用功能喪失的嚴(yán)重現(xiàn)象分享了部分案例。希望網(wǎng)友們持續(xù)關(guān)注，我們將會(huì)為大家分享更多有價(jià)值的信息。
