常見玻璃采光頂漏水解決方案

　　玻璃采光頂顧名思義是指采用玻璃板片作為建筑物的屋頂結(jié)構(gòu),最早的作用是解決建筑的采光問題。隨著時代的進步,采光頂由最初設(shè)計用于解決室內(nèi)采光不足,逐漸發(fā)展成為以裝飾和采光為目的的一種新型建筑形式,使得建筑物的外觀越來越多樣化。采光頂由于自身重量荷載、雪荷載、風(fēng)荷載、不對稱荷載等引起的變位及采光頂屋面材料和支撐材料的熱脹冷縮引起的變位,使采光頂?shù)淖兾淮蠖�且�?fù)雜,因此需要選用專門的采光頂密封膠產(chǎn)品進行接縫密封。但有時也會遇到客戶在采光頂上使用密封膠后發(fā)生漏水,而且是漏了補\補了漏。用戶常會問明明采用了你們公司的采光頂專用膠,為什么還會出現(xiàn)漏水的問題?下面就一個典型案例進行分析。

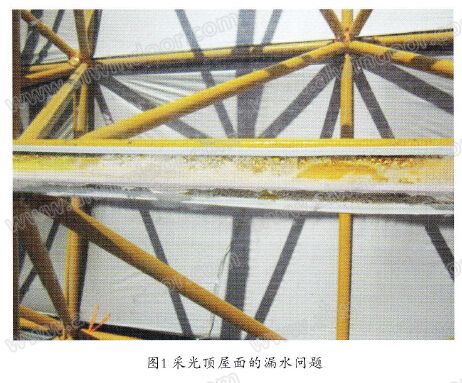

　　工程介紹:某采光頂建筑在2O11年5月開始進行施工建設(shè),選用993建筑采光頂用高性能硅酮密封膠進行采光頂屋面玻璃板片的接縫密封,于2O12年9用竣工交付使用。一般情況下,采光頂工程質(zhì)保年限在1O~15年之間。但是截至2O14年5用,該采光頂屋面已經(jīng)發(fā)生多次大面積漏水,且多次修補無效(圖1)。

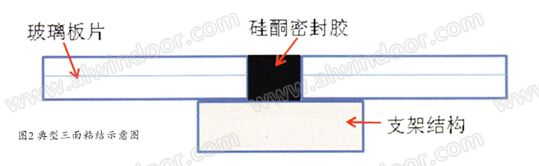

　　原因分析:經(jīng)過實地調(diào)查,該采光頂漏水的主要原因是:1)該采光頂無規(guī)范的設(shè)計施工圖紙,施工隊直接采用993作為粘結(jié)材料把玻璃板片粘合在鋼支架結(jié)構(gòu)上,同時填充玻璃板片間縫隙,是一個典型三面粘結(jié)(圖2),三面粘結(jié)會導(dǎo)致密封膠的位移能力顯著地降低,當(dāng)受外界作用力時,密封膠的位移能力不能滿足接縫位移,從而引起開裂;2)施工隊缺乏筑幕墻施工經(jīng)驗,施工工藝流程非常不嚴(yán)謹(jǐn),玻璃板片和鋼架結(jié)構(gòu)之間采用雙面膠條（詞條“膠條”由行業(yè)大百科提供）作為主要支撐材料,玻璃板片在鋼結(jié)構(gòu)上放置隨意,導(dǎo)致板片接縫寬度不一,有的接縫可能只有2mm,這種接縫太小,不能體現(xiàn)出密封膠的位移能力,很容易在外力作用下開裂。

　　該工程除了漏水以外,還存在比較重大的安全隱患:采用993粘結(jié)玻璃板片和鋼支架結(jié)構(gòu),993是一種耐候膠不能作為結(jié)構(gòu)粘結(jié)使用,存在使用部位不當(dāng)。另外是由于鋼材表面在現(xiàn)場進行刷漆操作,油漆層容易脫落銹蝕,實際上玻璃并沒有進行有效粘結(jié)固定（詞條“固定”由行業(yè)大百科提供）,而是放置在鋼支架結(jié)構(gòu)上,當(dāng)環(huán)境中的風(fēng)力較大時,采光頂很容易被吹掉造成安全事故。目前,該工程的油漆已經(jīng)有脫落現(xiàn)象發(fā)生(圖3),讓人很是擔(dān)心該工程的安全性。針對該工程實際出現(xiàn)的漏水問題和安全隱患,只有把整個的采光頂全部拆掉,重新按照要求設(shè)計規(guī)范圖紙,進行標(biāo)準(zhǔn)的施工才能夠從根本上解決問題。

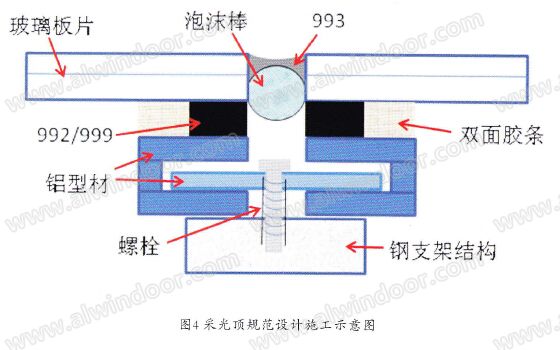

　　解決方案:為了避免上述問題的發(fā)生,在工程開始之前我們就必須進行規(guī)范設(shè)計,圖4是一種采光頂規(guī)范設(shè)計施工示意圖。先采用992/999結(jié)構(gòu)膠把玻璃板片粘結(jié)在鋁材上,然后通過螺釘把鋁材固定在鋼支架結(jié)構(gòu)上,在板片之間填充泡沫棒,最后進行993耐候密封膠施工�，F(xiàn)在采光頂?shù)氖┕��?yīng)當(dāng)按照J(rèn)GJ255-2O12《采光頂與金屬屋面技術(shù)規(guī)程》執(zhí)行。硅酮結(jié)構(gòu)密封膠施工時的厚度和寬度按照“6.7硅酮結(jié)構(gòu)密封膠”進行計算;玻璃板片之間的接縫應(yīng)當(dāng)滿足“7.2玻璃采光頂”,板縫寬度不宜小于1Omm,在接縫變形較大時,應(yīng)采用位移能力較高的中性硅酮密封膠。同時,針對現(xiàn)場的施工工藝流程,還應(yīng)該滿足一般幕墻施工的操作規(guī)范,確保密封膠的產(chǎn)品性能�！就辍�
